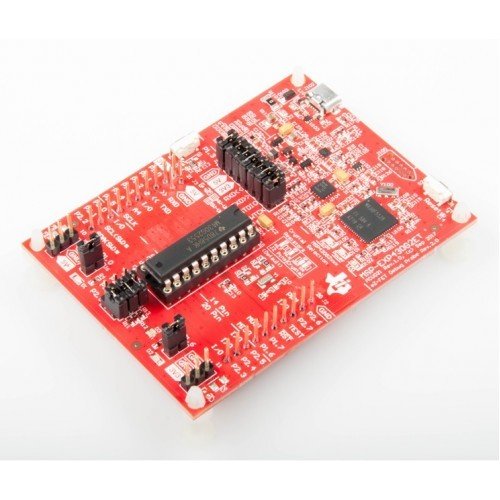

MSP-EXP430G2ET MSP430 LaunchPad Geliştirme Kiti
MSP-EXP430G2ET MSP430G2553 LaunchPad Geliştirme Kiti
MSP-EXP430G2ET, MSP430G2xx serisi düşük güç tüketimli mikrodenetleyiciler ile uygulama geliştirmek, prototip oluşturmak, programlama yapmak ve hata ayıklamak için tasarlanmış bir MSP430 LaunchPad geliştirme kitidir.
Kart üzerinde bulunan MSP430G2553IN20 mikrodenetleyici, 16 MHz'e kadar çalışma frekansı, 16 KB Flash bellek, 512 B RAM ve UART, SPI ve I²C haberleşme arayüzleriyle gömülü sistem ve mikrodenetleyici uygulamalarının geliştirilmesine olanak sağlar.
Kart üzerindeki EZ-FET programlama ve hata ayıklama arabirimi sayesinde ek bir programlayıcıya ihtiyaç duyulmadan bilgisayar üzerinden mikrodenetleyici programlanabilir ve uygulama üzerinde hata ayıklama işlemleri gerçekleştirilebilir. EnergyTrace™ teknolojisi ise geliştirilen uygulamaların enerji tüketiminin analiz edilmesine yardımcı olur.
Öne Çıkan Özellikler
- Model: MSP-EXP430G2ET
- Mikrodenetleyici: MSP430G2553IN20
- Maksimum çalışma frekansı: 16 MHz
- Flash bellek: 16 KB
- RAM: 512 B
- Haberleşme arayüzleri: UART, SPI ve I²C
- 14/20 pin DIP (N) soket
- 20 pin LaunchPad standardı
- BoosterPack™ ekosistemiyle uyumlu genişleme bağlantıları
- Kart üzerinde EZ-FET programlama ve hata ayıklama arabirimi
- EnergyTrace™ enerji ölçüm teknolojisi
- 1 adet kullanıcı butonu
- 3 adet kullanıcı LED'i
- Reset butonu
- Micro USB bağlantısı
Desteklenen Mikrodenetleyiciler
MSP-EXP430G2ET geliştirme kartı, PDIP14 veya PDIP20 paket yapısına sahip aşağıdaki Texas Instruments mikrodenetleyici ailelerini destekler:
- MSP430G2xx2 serisi
- MSP430G2xx3 serisi
- MSP430F20xx serisi
Teknik Özellikler
| Model | MSP-EXP430G2ET |
| Kart Tipi | LaunchPad Geliştirme Kiti |
| Mikrodenetleyici | MSP430G2553IN20 |
| Çalışma Frekansı | 16 MHz'e kadar |
| Flash Bellek | 16 KB |
| RAM | 512 B |
| Haberleşme | UART / SPI / I²C |
| Programlama / Debug | Kart üzeri EZ-FET |
| Enerji Analizi | EnergyTrace™ |
| MCU Soketi | 14 / 20 Pin DIP (N) |
| Genişleme Standardı | 20 Pin LaunchPad / BoosterPack™ |
| Kullanıcı Arabirimi | 1 Kullanıcı Butonu, 3 LED ve Reset Butonu |
| USB Bağlantısı | Micro USB |
Kart Üzeri EZ-FET Programlayıcı
MSP-EXP430G2ET üzerinde bulunan EZ-FET emülatör, MSP430 mikrodenetleyicilerin programlanması ve hata ayıklanması için kullanılabilir. Bu yapı sayesinde geliştirme aşamasında harici bir MSP430 programlayıcısına ihtiyaç duyulmadan USB üzerinden bilgisayar bağlantısı kurulabilir.
EnergyTrace™ Teknolojisi
Texas Instruments EnergyTrace™ teknolojisi, özellikle düşük güç tüketiminin önemli olduğu mikrodenetleyici uygulamalarında geliştirilen yazılımın enerji tüketiminin analiz edilmesine yardımcı olur. Bu özellik MSP430 tabanlı düşük güç uygulamalarının geliştirilmesi ve optimizasyonunda önemli avantaj sağlar.
BoosterPack™ Desteği
Kart üzerinde bulunan 20 pin LaunchPad bağlantı yapısı, Texas Instruments BoosterPack™ ekosistemindeki uyumlu genişleme kartlarının kullanılabilmesini sağlar. Sensör, haberleşme, ekran ve farklı çevre birimleri kullanılarak prototip projeler geliştirilebilir.
Kullanım Alanları
- MSP430 mikrodenetleyici eğitimi ve uygulamaları
- Gömülü sistem geliştirme
- Düşük güç tüketimli elektronik projeler
- Sensör tabanlı uygulamalar
- IoT prototipleme çalışmaları
- Endüstriyel kontrol prototipleri
- UART, SPI ve I²C haberleşme uygulamaları
- Mikrodenetleyici programlama ve hata ayıklama
- Enerji tüketimi ölçümü ve optimizasyon çalışmaları
- Elektronik ve mikrodenetleyici eğitimleri
Paket İçeriği
- 1 Adet MSP-EXP430G2ET LaunchPad Geliştirme Kiti
- 1 Adet MSP430G2553IN20 Mikrodenetleyici – örnek program önceden yüklenmiş
- 1 Adet Micro USB Kablo
