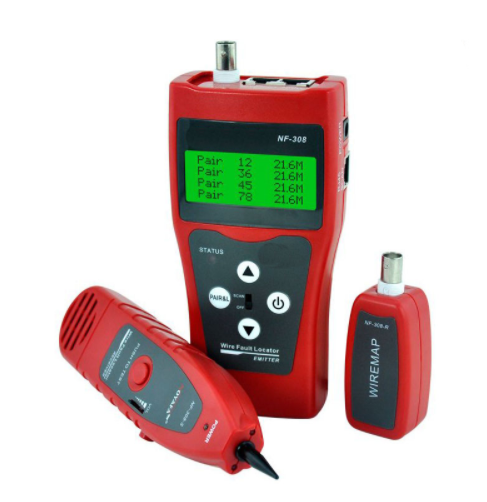

Noyafa NF 308 Kablo Test Aleti
Yapılan Ölçümler:
1- RJ45 ve RJ11 Kablolar için "Wiremap Testi" ve Perlerin uzunluklarının tespiti
2- Koaksiyal (BNC) Kabloların açık veya kısa devre durumlarının tespiti. Uçtan uca kablonun bütünlüğü.
3- RJ11, RJ45, USB ve BNC kabloların sesli olarak tespiti.
NOT: NF-308 kablo test cihazını, PoE switchere bağlı olan kabloların testinde kesinlikle kullanmayınız. Aksi taktirde PoE voltajı sebebiyle cihazın network girişi yanacaktır.
RJ45 ve RJ11 Wiremap ve Kablo Uzunluk Testi
NF-308 ana cihazın "Main" portu ile NF-308-R alıcı modülün RJ45/RJ11 girişi arasına, test edilecek UTP (RJ45) veya telefon kablosu (RJ11) bağlanır.
Cihaz ana menüden "Wiremap" seçilir ve test başlar. Bir süre sonra kablodaki perlerin diziliş bilgisi ekranda belirir.
Cihaz ana menüden "Pair&Length" seçildiğinde ise, her bir perin uzunluğunu verir.
Koaksiyal Kablo (BNC uçlu) ölçümü
Her iki ucu BNC konnektöler ile sonlandırılmış olan koaksiyal kablonun düzgün çakılıp çakılmadığını belireyebilirsiniz.
Bunun çin, NF-308 ana cihazın "Main" portuna RJ45 - BNC dönüştürücü patch kablo bağlanır.
Bunun ucundaki BNC konnektöre ise ölçülecek kablo üzerinden NF-308-R bağlanır.
Ana menüdeki "Coax/Tel" seçeneği seçildiğinde kablonun durumuna ilişkin sonuç alınır.
"OPEN, SHORT ve PASS" şeklinde.
RJ11, RJ45, USB ve BNC kabloların sesli olarak tespiti
Yüzlerce kablo içinden doğru ucu tespit etmek veya duvarın içinden geçen kabloların yerini bulmak için NF-308 ana cihazı ile birlikte NF-308-S kullanmak gerekir.
NF-308 ana cihaz üzerindeki "RJ11 Scan", "RJ45 Scan", "USB Scan" veya "Coax Scan" portlarından ilgili olana bağlantı yapıldıktan sonra, NF-308-S tarayıcı birimi kablo uçlarına yaklaştırmak suretiyle tespit yapılır. Doğru uca yaklaştıkça NF308-S giderek artan bir ses tonu çıkarır.
Class NF308 Network Kablo Test Cihazı Teknik Özellikler :
NF-308 verici özellikleri
Ekran : Arka ışık ile LCD 53x25mm
Ton frekans : 225Hz
Maks. Iletim mesafesi : 2 km
Maks. Kablo haritasının mesafesi : 300 m
Maks. Çalışma akımı : 70mA Daha az
Ton modu : 2 ton ayarlanabilir
Uyumlu konnektörler : RJ11, RJ45, BNC, USB
Maks. Sinyal voltaj : 15Vp-p
Fonksiyonu ve arıza lcd ekran : Lcd ekran (wiremap, ton, kısa, adaptör yok, düşük pil)
Kablosu haritası göstergesi : LCD (#1-#8)
Korumalı göstergesi : LCD (#9)
Voltaj koruması : AC 60 V/DC 42 V
Pil tipi : 9V DC
Boyut (LxWxD) : 185x80x32mm
NF-308 alıcı özellikleri
Frekans : 225 kHz
Maks. Çalışma akımı : 70mA Daha az
Earjack : 1
LED aydınlatma : 2
Pil tipi : 9V DC
Boyut (LxWxD) : 218x46x29mm
NF-308 uzaktan kumanda ünitesi özellikleri
Uyumlu konnektörler : RJ11, RJ45, Coacial, USB
Uzak üniteleri : 1
Boyut (LxWxD) : 107x30x24mm
