Pololu 1251 MMA7361LC 3 Eksen İvme Ölçer

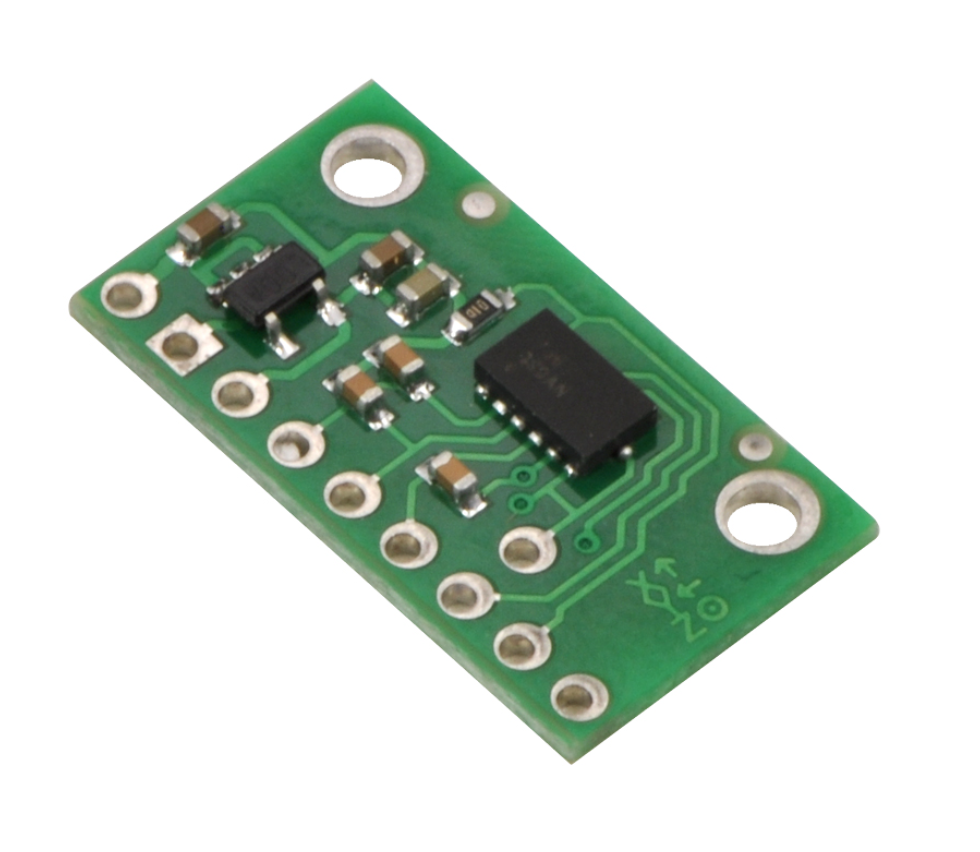

Üç Eksenli İvmeölçer Taşıyıcı Kartı – Freescale MMA7361LC

Bu taşıyıcı kart, Freescale MMA7361LC XYZ eksenli ivmeölçer için tasarlanmıştır. Analog voltaj çıkışlarına ve ayarlanabilir hassasiyet seçeneklerine (±1,5 g veya ±6 g) sahip olan bu düşük "g" sensörü, aynı zamanda kartın serbest düşüş durumunda olduğunu bildiren 0g algılamalı dijital çıkış sunar.

Kart, 2,2 V – 16 V giriş voltaj aralığını destekleyen 3,3 V doğrusal regülatör ile donatılmıştır. 0,1 inç pin aralığı sayesinde, lehimsiz devre kartları ve delikli prototip kartlarla kolayca entegre edilebilir.

Ürün Açıklaması

Bu taşıyıcı kart, Freescale'in MMA7361LC ve MMA7341LC MEMS (Mikro-Elektro-Mekanik Sistemler) düşük "g" ivmeölçerleri için bir breakout modülüdür. Bu nedenle, kullanmadan önce ilgili veri sayfalarını incelemeniz önerilir.

MMA7361 ve MMA7341 entegreleri, küçük boyutları ve uçsuz paket yapıları nedeniyle öğrenciler ve hobiciler için kullanımı zor olabilir. Bu taşıyıcı kart, entegrenin önerilen bağlantı şemasındaki tüm bileşenleri içerir. Ayrıca, 3,3 V – 50 mA ultra düşük düşüşlü doğrusal regülatör sayesinde, geniş bir giriş voltaj aralığı (2,2 V – 16 V) destekler ve ek 3,3 V bileşenlere güç sağlayabilir.

Versiyonlar ve Hassasiyet Seçenekleri

Bu kartın iki farklı versiyonu bulunmaktadır:

1. MMA7361LC Taşıyıcı Kartı (Siyah "X" işaretli)

   • Hassasiyet: ±1,5 g (varsayılan) veya ±6 g

2. MMA7341LC Taşıyıcı Kartı (Kırmızı "X" işaretli)

   • Hassasiyet: ±3 g (varsayılan) veya ±9 g

Ayrıca, voltaj regülatörü bulunmayan daha küçük boyutlu taşıyıcı kart seçenekleri de mevcuttur.

Teknik Özellikler

• Boyutlar: 0,5″ × 0,9″ × 0,1″ (başlık pimleri hariç)

• Çalışma Voltajı: 2,2 V – 16 V (VIN dışındaki tüm pinler 5V'a dayanıklıdır)

• Besleme Akımı: 0,5 mA

• Çıkış Formatı: 3V3 pininin voltajının yarısında merkezlenmiş 3 analog voltaj (her eksen için bir sinyal)

• Ağırlık (başlık pimleri olmadan): 0,7 g (0,025 oz)
