Pololu D24V3ALV Step-Down Voltaj Regülatörü

D24V3ALV Ayarlanabilir Düşürücü (Buck) Voltaj Regülatörü

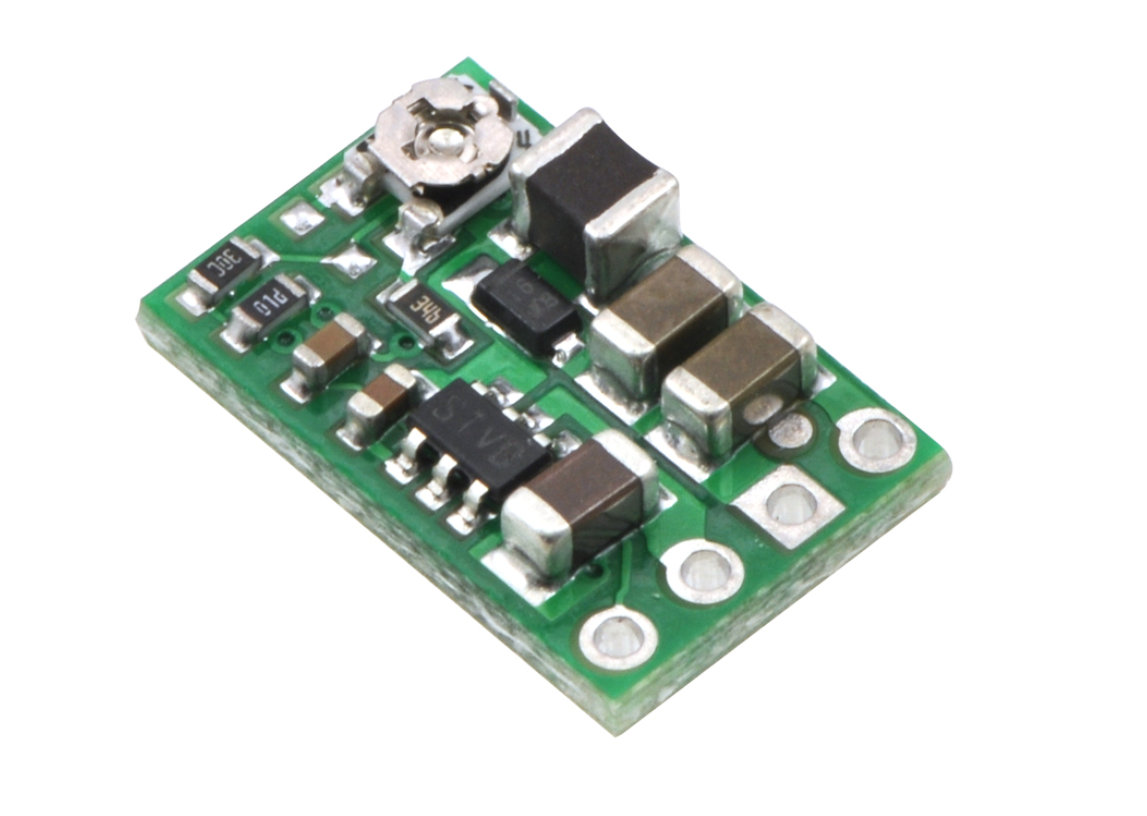

Boyutları 0,4″ × 0,6″ olan kompakt D24V3ALV anahtarlamalı düşürücü (buck) voltaj regülatörü, 4,5 V ile 42 V arasındaki bir giriş voltajını daha düşük ve kullanıcı tarafından ayarlanabilir bir voltaja verimli bir şekilde düşürür. 2,5 V ile 7,5 V arasında çıkış voltajı aralığına ve maksimum 300 mA çıkış akımına sahiptir. Bacaklar 0,1″ aralıklıdır, bu da devre kartını standrat breadboard'lar ve delikli pertinakslar ile uyumlu hale getirir.

Genel Bakış

Bu ayarlanabilir düşürücü (step-down) voltaj regülatörleri, 4,5 V ile 42 V arasındaki geniş bir giriş voltajı aralığından daha düşük ve kullanıcı tarafından ayarlanabilir çıkış voltajları üretir. Anahtarlamalı regülatörlerdir (SMPS veya DC-DC dönüştürücü olarak da bilinir) ve tipik verimlilikleri %80'dir. Bu, özellikle giriş ve çıkış voltajı arasındaki fark büyük olduğunda, lineer regülatörlere kıyasla çok daha verimli oldukları anlamına gelir.

Çıkış voltajı, kart üzerindeki trimpot ile ayarlanır:

• D24VxALV modelleri: ~2,5 V – 7,5 V

• D24VxAHV modelleri: ~4 V – 25 V

Ayrıca, maksimum çıkış akımı 300 mA veya 600 mA olan versiyonlar mevcuttur.

Farklı parametre seçenekleri:

• Maksimum çıkış voltajı

• Maksimum çıkış akımı

Sabit çıkış voltajlı versiyonlar da sunulmaktadır:

• Alternatifler: Çıkış voltajı ve maksimum çıkış akımına göre değişen modeller

Regülatör, kısa devre korumasına sahiptir ve aşırı ısınmayı önlemek için termal kapanma özelliği bulunur. Ancak ters polarite koruması yoktur.

Özellikler

• Giriş voltajı: 4,5 V – 42 V (Not: Giriş voltajı, çıkış voltajından en az birkaç volt yüksek olmalıdır.)

• Ayarlanabilir çıkış:

  • D24VxALV: 2,5 V – 7,5 V

  • D24VxAHV: 4 V – 25 V

• Maksimum çıkış akımı:

  • D24V3Axx: 300 mA

  • D24V6Axx: 600 mA

• Anahtarlama frekansı: 1,25 MHz

• Bekleme akımı:

  • Normalde 2 mA (*SHDN = 0V iken 20 μA*)

• Entegre korumalar: Aşırı sıcaklık ve aşırı akım kesmesi

• Küçük boyut: 0,6″ × 0,4″ × 0,16″ (15 × 10 × 4 mm)

• Ağırlık (başlıksız): 0,03 oz (0,8 g)
