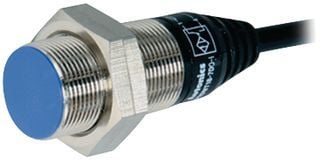

Autonics PRD12-8DP M12 Endüktif Yaklaşım Sensörü 8 mm PNP NO – Kablolu

Autonics PRD12-8DP M12 8 mm PNP NO Endüktif Yaklaşım Sensörü

Autonics PRD12-8DP, endüstriyel otomasyon sistemlerinde metal nesnelerin fiziksel temas olmadan algılanması için geliştirilmiş, M12 gövde çapına ve 8 mm algılama mesafesine sahip endüktif yaklaşım sensörüdür. PNP normalde açık (NO) kontrol çıkışı, 12-24 V DC nominal besleme gerilimi ve 2 metre sabit bağlantı kablosuyla makine otomasyonu, üretim hatları ve metal parça konum kontrolü uygulamalarında kullanılabilir.

Autonics PRD serisinin uzun algılama mesafeli modellerinden biri olan PRD12-8DP, gömülemeyen (non-flush) montaj yapısı, 400 Hz tepki frekansı ve IP67 koruma sınıfı sayesinde endüstriyel kullanım koşullarına uygun bir algılama çözümü sunar.

Nikel kaplı pirinç gövdesi, PBT algılama yüzeyi, kırmızı LED çalışma göstergesi ve entegre elektriksel koruma devreleriyle metal hedeflerin varlığı ve konumu temassız olarak takip edilebilir.

Önemli: PRD12-8DP modeli PNP normalde açık (NO) çıkışlı, gömülemeyen (non-flush) montaj tipinde ve 2 metre sabit kablolu bir sensördür. NPN çıkışlı, normalde kapalı (NC) veya konnektörlü modellerle karıştırılmamalıdır.

Autonics PRD12-8DP Öne Çıkan Özellikleri

• 8 mm algılama mesafesi: Metal nesneleri temassız olarak algılar.
• M12 silindirik gövde: M12 × 1 dişli metal sensör tasarımı.
• Uzun algılama mesafesi: PRD serisine özgü artırılmış algılama performansı.
• Gömülemeyen montaj: Non-flush / unshielded algılama yapısı.
• PNP NO çıkış: Metal hedef algılandığında aktif olan pozitif yönlü anahtarlama çıkışı.
• 12-24 V DC besleme: 10-30 V DC çalışma gerilimi aralığı.
• 400 Hz tepki frekansı: Hareketli metal parçaların algılanmasına uygun anahtarlama performansı.
• 200 mA çıkış kapasitesi: Uygun PLC girişleri ve kontrol devreleriyle kullanım.
• 2 metre sabit kablo: DC 3 telli, siyah PVC bağlantı kablosu.
• IP67 koruma sınıfı: Toz girişine ve belirtilen koşullarda geçici suya daldırmaya karşı koruma.
• Nikel kaplı pirinç gövde: Endüstriyel montaja uygun metal yapı.
• PBT algılama yüzeyi: Endüstriyel kullanıma uygun algılama yüzeyi.
• Kırmızı LED gösterge: Sensörün anahtarlama durumunun görsel takibi.
• Düşük akım tüketimi: Maksimum 10 mA sensör akım tüketimi.
• Koruma devreleri: Ters polarite, aşırı gerilim darbesi ve çıkış kısa devre/aşırı akım koruması.
• Temassız algılama: Metal hedefle mekanik temas gerektirmeden konum ve varlık kontrolü.

Autonics PRD12-8DP Teknik Özellikleri

Endüktif Yaklaşım Sensörü Nasıl Çalışır?

Autonics PRD12-8DP, metal nesnelerin temassız algılanması için elektromanyetik indüksiyon prensibinden yararlanır.

Sensörün algılama yüzeyinin önünde oluşturulan elektromanyetik alan, metal bir nesne yaklaştığında değişime uğrar. Sensörün elektronik devresi bu değişimi algılar ve kontrol çıkışını uygun şekilde anahtarlar.

PRD12-8DP modelinde metal hedef algılandığında PNP normalde açık (NO) çıkış aktif hale gelir. Böylece uyumlu PLC ve diğer endüstriyel kontrol sistemlerine metal nesnenin varlığına ilişkin bir sinyal gönderilebilir.

Temassız algılama prensibi, mekanik temas gerektiren bazı uygulamalarda aşınmayı azaltmaya yardımcı olabilir.

Önemli: PRD12-8DP bir endüktif sensördür. Plastik, ahşap, cam ve benzeri metal olmayan malzemelerin doğrudan algılanması için tasarlanmamıştır.

8 mm Algılama Mesafesi ve Metal Hedefler

PRD12-8DP modelinin 8 mm nominal algılama mesafesi, 25 × 25 × 1 mm boyutlarında demir referans hedef kullanılarak belirtilmiştir.

Kararlı çalışma için önerilen ayar mesafesi 0-5,6 mm aralığındadır.

Sensörün gerçek algılama mesafesi metalin türüne, boyutuna, kalınlığına ve şekline göre değişebilir.

Alüminyum, bakır, pirinç ve paslanmaz çelik gibi metallerde algılama mesafesi demir referans hedefe göre farklılık gösterebilir.

Bu nedenle kurulum sırasında algılanacak gerçek hedef malzemeyle çalışma testi yapılması önerilir.

PNP Normalde Açık (NO) Çıkış Nasıl Çalışır?

Autonics PRD12-8DP, PNP normalde açık (NO) transistör çıkışına sahiptir.

• Metal hedef algılanmadığında: PNP çıkış transistörü kesim durumundadır.
• Metal hedef algılandığında: PNP çıkış transistörü iletime geçer ve uygun kontrol devresine pozitif besleme yönünde anahtarlama sinyali verir.

PNP çıkışlı sensörlerde aktif çıkış sinyali pozitif besleme potansiyeline yaklaşır. Bağlı PLC girişinin PNP sensör çıkışıyla uyumlu olması gerekir.

Model karşılaştırması: PRD12-8DN modeli NPN NO, PRD12-8DP modeli PNP NO, PRD12-8DP2 modeli ise PNP NC çıkışlıdır.

DC 3 Telli Elektriksel Bağlantılar

PRD12-8DP, 2 metre uzunluğunda sabit kabloya sahip DC 3 telli bir endüktif sensördür.

Standart kablo renkleri ve bağlantı işlevleri:

• Kahverengi: Pozitif DC besleme (+V)
• Mavi: Negatif besleme (0V)
• Siyah: PNP NO kontrol çıkışı (OUT)

Sensörün nominal beslemesi 12-24 V DC, çalışma gerilim aralığı ise 10-30 V DC değerindedir.

PNP çıkış aktif olduğunda siyah çıkış kablosu, uyumlu yük veya PLC girişine pozitif besleme yönünde anahtarlama sağlar.

Elektriksel bağlantı uyarısı: PRD12-8DP doğrudan 100-240 V AC şebeke gerilimiyle çalışmaz.

Bağlantılar enerji kesilmiş durumda yapılmalı, besleme polaritesi kontrol edilmeli, üreticinin bağlantı şemasına uyulmalı ve maksimum 200 mA çıkış akımı sınırı aşılmamalıdır.

PNP çıkış devresinde yük bağlantısı ve PLC giriş ortak ucu, kullanılacak kontrol sisteminin elektriksel özelliklerine uygun düzenlenmelidir.

Autonics PRD12-8DP Kullanım Alanları

Autonics PRD12-8DP, metal nesnelerin varlık, geçiş ve konum bilgilerinin temassız olarak elde edilmesi gereken endüstriyel otomasyon uygulamalarında kullanılabilir.

• Endüstriyel üretim hatlarında metal parça algılama
• Konveyör sistemlerinde metal ürün geçiş kontrolü
• Otomatik montaj makinelerinde parça varlık kontrolü
• Metal işleme makinelerinde iş parçası tespiti
• Makine hareket mekanizmalarında konum algılama
• Otomatik besleme ve taşıma sistemleri
• PNP girişli PLC kontrollü üretim sistemleri
• Metal parça sayma ve geçiş izleme
• Makine referans noktalarının algılanması
• Paketleme ve otomatik montaj hatları
• Mekanik limit anahtarına alternatif temassız algılama uygulamaları

Gömülemeyen (Non-flush) Montaj

Autonics PRD12-8DP, gömülemeyen (non-flush / unshielded) montaj yapısına sahiptir.

Bu montaj tipinde sensörün algılama yüzeyi çevresindeki metal yüzeylerle üreticinin belirlediği minimum açıklıkların korunması gerekir.

Sensörün algılama yüzeyinin metal bir blok içerisine tamamen gömülmesi, algılama mesafesini etkileyebilir veya hatalı algılamaya neden olabilir.

M12 × 1 dişli gövde, uygun montaj somunlarıyla makine üzerinde sabitlenebilir.

Montaj sırasında üretici tarafından belirtilen sıkma torklarına, sensörler arasındaki minimum mesafelere ve yakındaki metal yüzey açıklıklarına uyulmalıdır.

Sensör gövdesine veya kablosuna aşırı mekanik kuvvet uygulanmamalıdır. Kablo bağlantısı hareketli makine parçalarından ve keskin kenarlardan korunmalıdır.

400 Hz Tepki Frekansı

PRD12-8DP, 400 Hz tepki frekansına sahiptir. Bu değer, üreticinin belirlediği referans algılama koşullarında sensörün anahtarlama performansını ifade eder.

Hareketli metal nesnelerin algılandığı uygulamalarda nesnenin hızı, boyutu, hedefler arasındaki mesafe ve bağlı kontrol sisteminin giriş tarama süresi dikkate alınmalıdır.

400 Hz frekans değeri, her konveyör hızında veya her hedef boyutunda hatasız algılama garantisi anlamına gelmez.

IP67 Koruma ve Çalışma Koşulları

PRD12-8DP, IP67 koruma sınıfına sahiptir. Bu sınıf, toz girişine karşı tam korumayı ve standartta belirtilen koşullarda geçici suya daldırmaya karşı dayanımı ifade eder.

Sensörün çalışma sıcaklığı -25 °C ile +70 °C aralığındadır. Ortam nemi ve diğer çalışma koşulları üreticinin belirttiği sınırlar içinde tutulmalıdır.

IP67 sınıfı; sürekli su altında çalışma, yüksek basınçlı yıkama veya her türlü kimyasala dayanıklılık anlamına gelmez.

Güvenlik notu: PRD12-8DP, personel emniyeti amacıyla tasarlanmış bir güvenlik sensörü değildir. Makine güvenliği gerektiren uygulamalarda uygun sertifikalı güvenlik sistemleri kullanılmalıdır.
