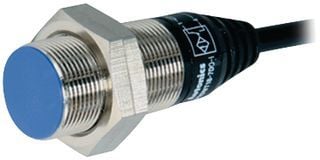

Autonics PRD18-7DP, endüstriyel otomasyon sistemlerinde metal nesnelerin fiziksel temas olmadan algılanması için geliştirilmiş, M18 gövde çapına ve 7 mm algılama mesafesine sahip endüktif yaklaşım sensörüdür. PNP normalde açık (NO) kontrol çıkışı, 12-24 V DC nominal besleme gerilimi ve 2 metre sabit bağlantı kablosuyla makine otomasyonu, üretim hatları ve metal parça konum kontrol uygulamalarında kullanılabilir.

Autonics PRD serisinin uzun algılama mesafeli modellerinden biri olan PRD18-7DP, gömülebilir (flush / shielded) montaj yapısı, 300 Hz tepki frekansı ve IP67 koruma sınıfı sayesinde endüstriyel ortamlar için geliştirilmiş bir algılama çözümüdür.

Nikel kaplı pirinç gövdesi, PBT algılama yüzeyi, kırmızı LED çalışma göstergesi ve entegre koruma devreleriyle metal nesnelerin varlığı ve konumu temassız şekilde kontrol edilebilir.

Önemli: PRD18-7DP modeli PNP normalde açık (NO) çıkışlı, gömülebilir (flush) montaj tipinde ve 2 metre sabit kablolu bir sensördür. NPN, normalde kapalı (NC), uzun gövdeli veya M12 konnektörlü modellerle karıştırılmamalıdır.

Autonics PRD18-7DP Öne Çıkan Özellikleri

• 7 mm algılama mesafesi: Metal hedeflerin temassız algılanmasını sağlar.
• M18 silindirik gövde: M18 × 1 dişli endüstriyel sensör tasarımı.
• Uzun algılama mesafeli seri: PRD ailesine ait artırılmış algılama mesafeli yapı.
• Gömülebilir montaj: Flush / shielded algılama yüzeyi.
• PNP NO çıkış: Metal hedef algılandığında aktif olan pozitif anahtarlama çıkışı.
• 12-24 V DC besleme: 10-30 V DC çalışma gerilimi aralığı.
• 300 Hz tepki frekansı: Hareketli metal hedeflerin algılanması için uygun anahtarlama performansı.
• 200 mA maksimum çıkış akımı: Uyumlu PLC girişleri ve kontrol devreleriyle kullanım.
• 2 metre sabit kablo: DC 3 telli, siyah PVC bağlantı kablosu.
• IP67 koruma sınıfı: Toza ve belirtilen koşullarda geçici suya daldırmaya karşı koruma.
• Nikel kaplı pirinç gövde: Endüstriyel mekanik montaja uygun yapı.
• PBT algılama yüzeyi: Endüstriyel uygulamalarda kullanılan algılama yüzeyi malzemesi.
• Kırmızı LED gösterge: Sensörün anahtarlama durumunun görsel takibi.
• Düşük akım tüketimi: Maksimum 10 mA.
• Elektriksel koruma: Ters polarite, darbe gerilimi ve çıkış kısa devre/aşırı akım koruması.
• Standart gövde uzunluğu: PRD serisinin normal gövde tipi.
• Temassız çalışma: Metal nesneye dokunmadan varlık ve konum tespiti.

Autonics PRD18-7DP Teknik Özellikleri

Endüktif Yaklaşım Sensörü Nasıl Çalışır?

Autonics PRD18-7DP, metal nesnelerin temassız algılanması için elektromanyetik indüksiyon prensibinden yararlanır.

Sensörün algılama yüzeyinin önünde elektromanyetik alan oluşturulur. Metal bir nesne bu alana yaklaştığında sensörün osilatör devresinde değişim meydana gelir. Elektronik devre bu değişimi algılayarak kontrol çıkışını anahtarlar.

PRD18-7DP modelinde metal hedef algılandığında PNP normalde açık (NO) çıkış aktif hale gelir. Böylece uygun bir PLC veya endüstriyel kontrol sistemine metal nesnenin varlığına ilişkin sinyal aktarılabilir.

Temassız algılama yöntemi, mekanik temas gerektiren bazı uygulamalarda aşınmayı azaltmaya ve tekrarlanabilir konum kontrolüne yardımcı olabilir.

Önemli: PRD18-7DP endüktif sensördür. Plastik, cam, ahşap gibi metal olmayan malzemelerin doğrudan algılanması için tasarlanmamıştır.

7 mm Algılama Mesafesi ve Metal Hedefler

PRD18-7DP modelinin 7 mm nominal algılama mesafesi, 20 × 20 × 1 mm boyutlarında demir referans hedef kullanılarak belirtilmiştir.

Kararlı çalışma için önerilen ayar mesafesi 0-4,9 mm aralığındadır.

Algılama mesafesi hedefin metal türüne, boyutuna, kalınlığına ve şekline göre değişebilir. Alüminyum, bakır, pirinç ve paslanmaz çelik gibi metallerde gerçek algılama mesafesi demir referans hedefe göre farklı olabilir.

Bu nedenle sensörün kullanılacağı uygulamada gerçek metal hedefle çalışma testi yapılması önerilir.

PNP Normalde Açık (NO) Çıkış Nasıl Çalışır?

Autonics PRD18-7DP, PNP normalde açık (NO) transistör çıkışına sahiptir.

• Metal hedef algılanmadığında: PNP çıkış transistörü kesim durumundadır.
• Metal hedef algılandığında: PNP çıkış transistörü iletime geçer ve uygun kontrol devresine pozitif besleme yönünde anahtarlama sinyali verir.

PNP çıkış aktif olduğunda çıkış gerilimi pozitif besleme potansiyeline yaklaşır. Bu nedenle bağlı PLC girişinin PNP sensörlerle uyumlu olması gerekir.

Model karşılaştırması: PRD18-7DN modeli NPN NO, PRD18-7DP modeli PNP NO, PRD18-7DP2 modeli ise PNP NC çıkışlıdır.

DC 3 Telli Elektriksel Bağlantılar

PRD18-7DP, 2 metre uzunluğunda sabit kabloya sahip, DC 3 telli bir endüktif sensördür.

Standart kablo renkleri ve bağlantı görevleri:

• Kahverengi: Pozitif besleme (+V)
• Mavi: Negatif besleme (0V)
• Siyah: PNP NO kontrol çıkışı (OUT)

Sensörün nominal besleme gerilimi 12-24 V DC, çalışma gerilim aralığı ise 10-30 V DC değerindedir.

PNP çıkış aktif olduğunda siyah çıkış kablosu, uygun yük veya PLC girişine pozitif besleme yönünde anahtarlama sağlar. Yükün diğer ucu ilgili kontrol devresinin 0V hattına bağlanır.

Elektriksel bağlantı uyarısı: PRD18-7DP doğrudan 100-240 V AC şebeke gerilimiyle çalışmaz. Elektriksel bağlantılar enerji kesilmiş durumda yapılmalıdır.

Üreticinin bağlantı şemasına uyulmalı, besleme polaritesi kontrol edilmeli ve maksimum 200 mA çıkış akımı sınırı aşılmamalıdır.

Endüktif yüklerin anahtarlanmasında uygun darbe gerilimi bastırma önlemleri kullanılmalıdır.

Autonics PRD18-7DP Kullanım Alanları

Autonics PRD18-7DP, metal nesnelerin varlık, geçiş ve konum kontrolünün gerektiği endüstriyel otomasyon uygulamalarında kullanılabilir.

• Endüstriyel üretim hatlarında metal parça algılama
• Konveyör sistemlerinde metal ürün geçiş kontrolü
• Otomatik montaj makinelerinde parça varlık kontrolü
• Metal işleme makinelerinde iş parçası tespiti
• Makine mekanizmalarında konum algılama
• Otomatik besleme ve taşıma sistemleri
• PNP girişli PLC kontrollü üretim sistemleri
• Metal parça sayma ve geçiş izleme
• Makine referans noktalarının belirlenmesi
• Otomatik paketleme ve montaj hatları
• Mekanik limit anahtarlarına alternatif temassız algılama uygulamaları

Gömülebilir (Flush) Montaj

Autonics PRD18-7DP, gömülebilir (flush / shielded) montaj tipine sahiptir.

Gömülebilir tasarım, sensörün algılama yüzeyinin üreticinin belirttiği montaj koşullarında metal montaj düzlemine uygun biçimde yerleştirilmesine olanak tanır.

Bu özellik, metal makine gövdesi üzerindeki uygulamalarda montaj kolaylığı sağlayabilir. Bununla birlikte yakın metal parçalar ve diğer sensörlerle ilgili minimum açıklıklar korunmalıdır.

M18 × 1 dişli gövde, uygun montaj somunlarıyla makine üzerinde sabitlenebilir.

Montaj sırasında üreticinin belirttiği sıkma torkları, metal yüzey mesafeleri ve sensörler arası minimum mesafeler dikkate alınmalıdır.

Kablo çıkışına aşırı çekme veya bükme kuvveti uygulanmamalıdır.

300 Hz Tepki Frekansı

PRD18-7DP modeli 300 Hz tepki frekansına sahiptir. Bu değer, üreticinin belirlediği standart algılama koşullarında ölçülen anahtarlama performansını ifade eder.

Hareketli metal nesnelerin algılanmasında nesnenin boyutu, geçiş hızı, hedefler arasındaki mesafe ve kontrol sisteminin giriş tarama süresi birlikte değerlendirilmelidir.

300 Hz değeri, her hızda veya her hedef boyutunda hatasız algılama garantisi değildir.

IP67 Koruma ve Çalışma Koşulları

Autonics PRD18-7DP, IP67 koruma sınıfına sahiptir.

Bu koruma sınıfı, toz girişine karşı tam korumayı ve standartta belirtilen koşullarda geçici suya daldırmaya karşı dayanımı ifade eder.

Sensörün çalışma sıcaklığı -25 °C ile +70 °C aralığındadır. Ortam nemi ve diğer çalışma şartları üreticinin belirttiği sınırlar içinde tutulmalıdır.

IP67 koruma derecesi; sürekli su altında çalışmaya, yüksek basınçlı yıkamaya veya her türlü kimyasal ortama dayanıklılık anlamına gelmez.

Güvenlik notu: PRD18-7DP, personel emniyeti için tasarlanmış sertifikalı bir güvenlik sensörü değildir. Makine güvenliği gerektiren uygulamalarda uygun güvenlik sistemleri kullanılmalıdır.
