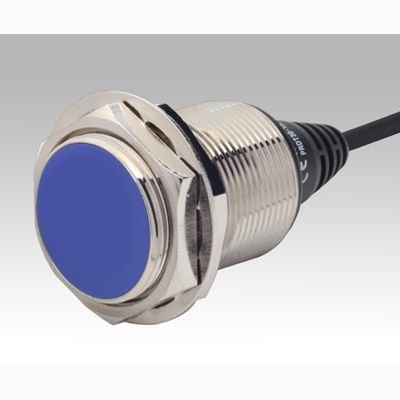

Autonics PRD30-15DP2 M30 15 mm PNP NC Endüktif Yaklaşım Sensörü
Autonics PRD30-15DP2, endüstriyel otomasyon sistemlerinde metal nesnelerin fiziksel temas olmadan algılanması için geliştirilmiş, 15 mm algılama mesafesine sahip M30 silindirik endüktif yaklaşım sensörüdür. PNP normalde kapalı (NC) transistör çıkışı, gömülü montaja uygun metal gövdesi ve 2 metre kablolu bağlantısıyla makine otomasyonu, konveyör sistemleri ve metal parça kontrol uygulamalarında kullanılabilir.
Autonics PRD serisinin uzun algılama mesafeli modellerinden biri olan PRD30-15DP2, 12-24 V DC nominal besleme gerilimi, 100 Hz tepki frekansı ve IP67 koruma sınıfıyla endüstriyel çalışma ortamları için tasarlanmıştır. Nikel kaplı pirinç gövdesi ve kırmızı LED çalışma göstergesiyle pratik ve güvenilir temassız algılama sunar.
Autonics PRD30-15DP2 Öne Çıkan Özellikleri
- 15 mm algılama mesafesi: Metal hedeflerin fiziksel temas olmadan tespit edilmesini sağlar.
- M30 silindirik gövde: Nikel kaplı pirinçten üretilmiş dişli metal yapı.
- Gömülü montaj: Shielded (flush) tip algılama yüzeyi ile uygun metal montaj yüzeylerine yerleştirilebilir.
- PNP NC çıkış: Normalde kapalı PNP transistör çıkışına sahiptir.
- 12-24 V DC besleme: 10-30 V DC çalışma gerilimi aralığı.
- 100 Hz tepki frekansı: Endüstriyel otomasyon uygulamalarına uygun algılama performansı.
- IP67 koruma: Toz girişine ve geçici suya daldırmaya karşı koruma.
- 2 metre kablo: Standart 3 telli elektriksel bağlantı.
- Kırmızı LED gösterge: Sensörün çalışma durumunun görsel takibi.
- Koruma devreleri: Darbe gerilimi, ters polarite ve çıkış aşırı akım koruması.
- Temassız çalışma: Mekanik kontak aşınmasını ortadan kaldırır.
Autonics PRD30-15DP2 Teknik Özellikleri
| Marka | Autonics |
| Model | PRD30-15DP2 |
| Seri | PRD |
| Sensör tipi | Endüktif yaklaşım sensörü |
| Gövde çapı | M30 |
| Gövde tipi | Standart uzunluk, silindirik metal |
| Algılama mesafesi | 15 mm |
| Önerilen ayar mesafesi | 0-10,5 mm |
| Montaj tipi | Gömülü (Shielded / Flush) |
| Standart algılama hedefi | 45 × 45 × 1 mm demir |
| Histerezis | Algılama mesafesinin maksimum %10'u |
| Çıkış tipi | PNP, normalde kapalı (NC) |
| Nominal besleme gerilimi | 12-24 V DC |
| Çalışma gerilimi | 10-30 V DC |
| Akım tüketimi | Maksimum 10 mA |
| Maksimum çıkış akımı | 200 mA |
| Tepki frekansı | 100 Hz |
| Artık gerilim | Maksimum 1,5 V |
| Bağlantı tipi | DC 3 telli, kablolu |
| Kablo uzunluğu | 2 metre |
| Kablo çapı | Ø5 mm |
| Koruma sınıfı | IP67 (IEC) |
| Çalışma sıcaklığı | -25 °C ile +70 °C |
| Depolama sıcaklığı | -30 °C ile +80 °C |
| Ortam nemi | %35-95 RH, yoğuşmasız |
| Gövde malzemesi | Nikel kaplı pirinç |
| Algılama yüzeyi | PBT |
| Kablo malzemesi | PVC |
| Durum göstergesi | Kırmızı LED |
| Koruma devreleri | Darbe gerilimi, ters polarite ve çıkış aşırı akım koruması |
Autonics PRD30-15DP2 Kullanım Alanları
Autonics PRD30-15DP2, metal parçaların varlık ve konum bilgilerinin otomasyon sistemlerine aktarılması gereken uygulamalarda kullanılabilir. Uzun algılama mesafesi ve gömülü montaja uygun gövdesi, farklı endüstriyel makine ve ekipmanlarda kullanım imkânı sunar.
- Endüstriyel konveyör ve taşıma hatları
- Metal parça varlık ve pozisyon algılama
- Otomatik üretim ve montaj makineleri
- PLC kontrollü otomasyon sistemleri
- CNC ve metal işleme makineleri
- Metal nesne sayma ve geçiş kontrolü
- Makine hareket ve son konum algılama
- Endüstriyel paketleme sistemleri
- Otomatik parça besleme ve konumlandırma hatları
Endüktif Algılama Çalışma Prensibi
PRD30-15DP2, elektromanyetik indüksiyon prensibiyle çalışır. Sensörün algılama yüzeyinde oluşturduğu elektromanyetik alan, metal bir hedef yaklaştığında değişir. Sensör bu değişimi algılayarak elektronik çıkış durumunu değiştirir.
Endüktif algılama prensibi sayesinde metal parçaların tespiti sırasında mekanik temas gerekmez. Bu durum, hareketli parçaların algılandığı makinelerde mekanik kontak aşınmasının önlenmesine yardımcı olur.
PNP NC Çıkış ve Çalışma Mantığı
Autonics PRD30-15DP2, PNP normalde kapalı (NC) transistör çıkış yapısına sahiptir. Bu yapı, normalde açık (NO) sensörlerden farklı bir anahtarlama davranışı oluşturur.
- Metal hedef algılanmadığında: Sensörün PNP çıkış transistörü iletimdedir.
- Metal hedef algılandığında: Sensörün çıkış transistörü kesime geçer.
Bu nedenle sensör seçilirken PLC dijital giriş tipi, kontrol devresinin PNP uyumluluğu ve uygulamanın NO/NC çalışma gereksinimi kontrol edilmelidir.
Kablo Bağlantıları
PRD30-15DP2, 2 metre uzunluğunda 3 telli bağlantı kablosuna sahiptir. Standart bağlantı renkleri aşağıdaki gibidir:
- Kahverengi: Pozitif besleme (+V)
- Mavi: Negatif besleme (0V)
- Siyah: PNP NC sinyal çıkışı
Bağlantı uyarısı: Elektriksel bağlantılar enerji kesilerek yapılmalı ve üreticinin bağlantı şemasına uyulmalıdır. Sensörün PNP çıkışı uygun PLC dijital girişleri veya uyumlu kontrol devreleriyle kullanılmalıdır.
Gömülü Montaj ve Algılama Mesafesi
PRD30-15DP2, gömülü (shielded/flush) montaj tipine sahiptir. Bu özellik, sensörün algılama yüzeyinin uygun metal montaj yüzeyiyle hizalı olacak şekilde yerleştirilmesine olanak tanır.
Sensörün nominal algılama mesafesi 15 mm olmakla birlikte, kararlı algılama için önerilen ayar mesafesi 0-10,5 mm aralığındadır.
Standart algılama hedefi 45 × 45 × 1 mm demir plakadır. Alüminyum, bakır ve diğer metal türlerinde algılama mesafesi farklılık gösterebilir. Hedefin boyutu, montaj şartları ve yakındaki metal parçalar algılama performansını etkileyebilir.
Montaj sırasında sensörler arası minimum mesafeler ve çevredeki metal yüzeylerle ilgili Autonics üretici talimatları dikkate alınmalıdır.
