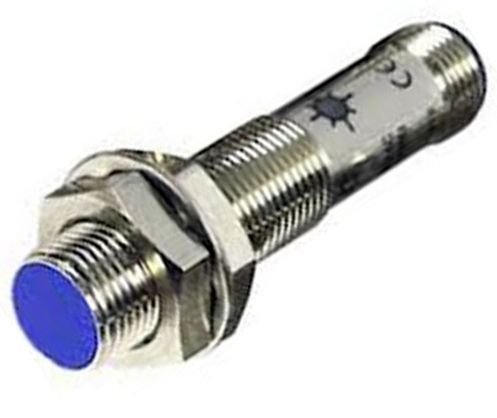

Autonics PRDCM12-4DP M12 4 mm PNP NO Endüktif Yaklaşım Sensörü
Autonics PRDCM12-4DP, endüstriyel otomasyon sistemlerinde metal nesnelerin temassız olarak algılanması için geliştirilmiş, M12 gövde çapına ve 4 mm algılama mesafesine sahip endüktif yaklaşım sensörüdür. PNP normalde açık (NO) kontrol çıkışı, 12-24 V DC nominal besleme gerilimi ve M12 konnektör bağlantısıyla makine otomasyonu, üretim hatları ve metal parça konum kontrolü uygulamalarında kullanılabilir.
Autonics PRDCM serisinin uzun algılama mesafeli modellerinden biri olan PRDCM12-4DP, gömülebilir (flush / shielded) montaj yapısı, 500 Hz tepki frekansı ve IP67 koruma sınıfı ile endüstriyel algılama uygulamaları için tasarlanmıştır.
Nikel kaplı pirinç gövdesi, kırmızı LED çalışma göstergesi ve entegre elektriksel koruma devreleriyle metal hedeflerin varlık ve konum kontrolü gerçekleştirilebilir.
Önemli: PRDCM12-4DP modeli PNP normalde açık (NO) çıkışlı, gömülebilir (flush) montaj tipinde ve M12 erkek konnektörlü bir sensördür. Üzerinde sabit bağlantı kablosu bulunmaz. Uyumlu M12 dişi bağlantı kablosu kullanılmalıdır.
Autonics PRDCM12-4DP Öne Çıkan Özellikleri
- 4 mm algılama mesafesi: Metal hedeflerin temassız algılanmasını sağlar.
- M12 silindirik gövde: M12 × 1 dişli endüstriyel sensör tasarımı.
- Uzun algılama mesafeli seri: PRDCM ailesine ait artırılmış algılama mesafeli yapı.
- Gömülebilir montaj: Flush / shielded algılama yüzeyi.
- PNP NO çıkış: Metal hedef algılandığında aktif olan pozitif yönlü anahtarlama çıkışı.
- 12-24 V DC nominal besleme: 10-30 V DC çalışma gerilimi aralığı.
- 500 Hz tepki frekansı: Hareketli metal hedeflerin algılanmasına uygun anahtarlama performansı.
- 200 mA maksimum çıkış akımı: Uyumlu PLC girişleri ve kontrol devrelerinde kullanım.
- M12 konnektör: Çıkarılabilir sensör kablosuyla bağlantı kolaylığı.
- IP67 koruma sınıfı: Toza ve standartta belirtilen koşullarda geçici suya daldırmaya karşı koruma.
- Nikel kaplı pirinç gövde: Endüstriyel montaja uygun metal yapı.
- Kırmızı LED gösterge: Sensörün anahtarlama durumunun görsel takibi.
- Düşük akım tüketimi: Maksimum 10 mA.
- Elektriksel koruma: Ters polarite, aşırı gerilim darbesi ve çıkış kısa devre/aşırı akım koruması.
- Standart gövde uzunluğu: 55,8 mm toplam gövde uzunluğu.
- Temassız algılama: Metal nesneye dokunmadan varlık ve konum kontrolü.
Autonics PRDCM12-4DP Teknik Özellikleri
| Marka | Autonics |
| Model | PRDCM12-4DP |
| Seri | PRDCM |
| Sensör tipi | Endüktif yaklaşım sensörü |
| Gövde çapı | M12 × 1 |
| Gövde tipi | Standart uzunlukta silindirik gövde |
| Toplam gövde uzunluğu | 55,8 mm |
| Montaj tipi | Gömülebilir (Flush / Shielded) |
| Algılama mesafesi | 4 mm |
| Önerilen ayar mesafesi | 0-2,8 mm |
| Standart algılama hedefi | 12 × 12 × 1 mm demir |
| Algılanabilir nesneler | Metal nesneler |
| Nominal besleme gerilimi | 12-24 V DC |
| Çalışma gerilim aralığı | 10-30 V DC |
| Kontrol çıkışı | PNP transistör çıkışı |
| Çalışma mantığı | Normalde açık (NO) |
| Bağlantı tipi | DC 3 telli, konnektörlü |
| Konnektör tipi | M12 erkek, 4 pin |
| Bağlantı kablosu | Uyumlu M12 dişi konnektör kablosu gerekir |
| Akım tüketimi | Maksimum 10 mA |
| Maksimum çıkış akımı | 200 mA |
| Artık gerilim | Maksimum 1,5 V |
| Tepki frekansı | 500 Hz |
| Histerezis | Algılama mesafesinin maksimum %10'u |
| Sıcaklık etkisi | 20 °C referansa göre algılama mesafesinin maksimum ±%10'u |
| Çalışma göstergesi | Kırmızı LED |
| Koruma devreleri | Ters polarite, darbe gerilimi, çıkış kısa devre/aşırı akım koruması |
| Koruma sınıfı | IP67 (IEC) |
| Çalışma sıcaklığı | -25 °C ile +70 °C |
| Depolama sıcaklığı | -30 °C ile +80 °C |
| Ortam nemi | %35-95 RH, yoğuşmasız |
| Gövde ve somun malzemesi | Nikel kaplı pirinç |
| İzolasyon direnci | 500 V DC'de 50 MΩ üzeri |
| Dielektrik dayanım | 1.500 V AC, 50/60 Hz, 1 dakika |
| Titreşim dayanımı | 10-55 Hz, 1 mm genlik, X/Y/Z yönlerinde 2 saat |
| Darbe dayanımı | 500 m/s² (yaklaşık 50 G) |
| Yaklaşık net ağırlık | 26 g |
Endüktif Yaklaşım Sensörü Nasıl Çalışır?
Autonics PRDCM12-4DP, metal nesnelerin temassız algılanması için elektromanyetik indüksiyon prensibinden yararlanır.
Sensörün algılama yüzeyinin önünde bir elektromanyetik alan oluşturulur. Metal bir nesne bu alana yaklaştığında sensörün osilatör devresinde değişim meydana gelir. Elektronik devre bu değişimi algılayarak kontrol çıkışının durumunu değiştirir.
PRDCM12-4DP modelinde metal hedef algılandığında PNP normalde açık (NO) çıkış aktif hale gelir. Böylece uyumlu PLC veya endüstriyel kontrol sistemine metal nesnenin varlığına ilişkin sinyal aktarılabilir.
Temassız algılama yöntemi, mekanik temas gerektiren bazı uygulamalarda aşınmayı azaltmaya ve tekrarlanabilir konum kontrolüne yardımcı olabilir.
Önemli: PRDCM12-4DP endüktif sensördür. Plastik, cam ve ahşap gibi metal olmayan malzemelerin doğrudan algılanması için tasarlanmamıştır.
4 mm Algılama Mesafesi ve Metal Hedefler
PRDCM12-4DP modelinin 4 mm nominal algılama mesafesi, 12 × 12 × 1 mm boyutlarında demir referans hedef kullanılarak belirtilmiştir.
Kararlı çalışma için önerilen ayar mesafesi 0-2,8 mm aralığındadır.
Algılama mesafesi hedefin metal türüne, boyutuna, kalınlığına ve şekline göre değişebilir. Alüminyum, bakır, pirinç ve paslanmaz çelik gibi metallerde gerçek algılama mesafesi demir referans hedefe göre farklı olabilir.
Bu nedenle sensörün kullanılacağı uygulamada gerçek metal hedefle çalışma testi yapılması önerilir.
PNP Normalde Açık (NO) Çıkış Nasıl Çalışır?
Autonics PRDCM12-4DP, PNP normalde açık (NO) transistör çıkışına sahiptir.
- Metal hedef algılanmadığında: PNP çıkış transistörü kesim durumundadır.
- Metal hedef algılandığında: PNP çıkış transistörü iletime geçer ve uygun kontrol devresine pozitif besleme yönünde anahtarlama sinyali verir.
PNP çıkış aktif olduğunda çıkış gerilimi pozitif besleme potansiyeline yaklaşır. Bu nedenle bağlı PLC girişinin PNP sensör çıkışıyla uyumlu olması gerekir.
Model karşılaştırması: PRDCM12-4DN modeli NPN NO, PRDCM12-4DP modeli PNP NO, PRDCM12-4DP2 modeli ise PNP NC çıkışlıdır.
M12 Konnektör ve Elektriksel Bağlantılar
PRDCM12-4DP, M12 erkek konnektöre sahip, DC 3 telli bir endüktif sensördür.
Konnektör üzerinde dört fiziksel pin bulunur. Üç pin elektriksel çalışma için kullanılır.
- Pin 1 - Kahverengi: Pozitif DC besleme (+V)
- Pin 3 - Mavi: Negatif besleme (0V)
- Pin 4 - Siyah: PNP NO kontrol çıkışı (OUT)
- Pin 2: Kullanılmayan bağlantı
Sensörün nominal besleme gerilimi 12-24 V DC, çalışma gerilim aralığı ise 10-30 V DC değerindedir.
PNP çıkış aktif olduğunda siyah çıkış hattı, uygun yük veya PLC girişine pozitif besleme yönünde anahtarlama sağlar.
Kablo bağlantısı: Sensör üzerinde sabit 2 metre bağlantı kablosu bulunmaz. M12 erkek konnektörle uyumlu dişi soketli sensör kablosu kullanılmalıdır.
Bağlantı kablosunun pin dizilimi ve kontak eşleşmesi, üreticinin bağlantı şemasına göre kontrol edilmelidir.
Elektriksel bağlantı uyarısı: PRDCM12-4DP doğrudan 100-240 V AC şebeke gerilimiyle çalışmaz.
Elektriksel bağlantılar enerji kesilmiş durumda yapılmalıdır. Besleme polaritesi kontrol edilmeli ve maksimum 200 mA çıkış akımı sınırı aşılmamalıdır.
Autonics PRDCM12-4DP Kullanım Alanları
Autonics PRDCM12-4DP, metal nesnelerin varlık, geçiş ve konum kontrolünün gerektiği endüstriyel otomasyon uygulamalarında kullanılabilir.
- Endüstriyel üretim hatlarında metal parça algılama
- Konveyör sistemlerinde metal ürün geçiş kontrolü
- Otomatik montaj makinelerinde parça varlık kontrolü
- Metal işleme makinelerinde iş parçası tespiti
- Makine mekanizmalarında konum algılama
- Otomatik besleme ve taşıma sistemleri
- PNP girişli PLC kontrollü üretim sistemleri
- Metal parça sayma ve geçiş izleme
- Makine referans noktalarının belirlenmesi
- Otomatik paketleme ve montaj hatları
- Mekanik limit anahtarına alternatif temassız algılama uygulamaları
Gömülebilir (Flush) Montaj
Autonics PRDCM12-4DP, gömülebilir (flush / shielded) montaj tipine sahiptir.
Gömülebilir tasarım, sensörün algılama yüzeyinin üreticinin belirttiği montaj koşullarında metal montaj düzlemine uygun biçimde yerleştirilmesine olanak tanır.
Bu özellik, metal makine gövdesi üzerindeki uygulamalarda montaj kolaylığı sağlayabilir. Bununla birlikte yakın metal parçalar ve diğer sensörlerle ilgili minimum montaj açıklıkları korunmalıdır.
M12 × 1 dişli gövde, uygun montaj somunlarıyla makine üzerinde sabitlenebilir.
Sensörün toplam gövde uzunluğu 55,8 mm olup montaj sırasında M12 bağlantı kablosunun ve kablonun bükülme payının da dikkate alınması gerekir.
Montaj sırasında üreticinin belirttiği sıkma torkları, metal yüzey açıklıkları ve sensörler arası minimum mesafeler dikkate alınmalıdır.
500 Hz Tepki Frekansı
PRDCM12-4DP modeli 500 Hz tepki frekansına sahiptir. Bu değer, üreticinin belirlediği referans koşullarda ölçülen anahtarlama performansını ifade eder.
Hareketli metal nesnelerin algılanmasında nesnenin boyutu, geçiş hızı, hedefler arasındaki mesafe ve kontrol sisteminin giriş tarama süresi birlikte değerlendirilmelidir.
500 Hz değeri her hızda veya her hedef boyutunda hatasız algılama garantisi anlamına gelmez.
IP67 Koruma ve Çalışma Koşulları
Autonics PRDCM12-4DP, IP67 koruma sınıfına sahiptir.
Bu koruma sınıfı, toz girişine karşı tam korumayı ve standartta belirtilen koşullarda geçici suya daldırmaya karşı dayanımı ifade eder.
Konnektörlü sensörlerde IP67 korumasının korunabilmesi için uygun ve sızdırmaz M12 kablo bağlantısı kullanılması önemlidir.
Sensörün çalışma sıcaklığı -25 °C ile +70 °C aralığındadır. Ortam nemi ve diğer çalışma şartları üreticinin belirttiği sınırlar içinde tutulmalıdır.
IP67 koruma derecesi; sürekli su altında çalışmaya, yüksek basınçlı yıkamaya veya her türlü kimyasal ortama dayanıklılık anlamına gelmez.
Güvenlik notu: PRDCM12-4DP, personel emniyeti için tasarlanmış sertifikalı bir güvenlik sensörü değildir. Makine güvenliği gerektiren uygulamalarda uygun güvenlik sistemleri kullanılmalıdır.
