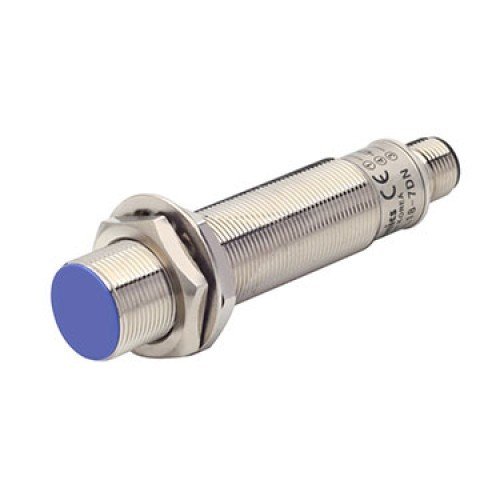

Autonics PRDCML18-7DP M18 7 mm PNP NO Endüktif Yaklaşım Sensörü
Autonics PRDCML18-7DP, endüstriyel otomasyon sistemlerinde metal nesnelerin fiziksel temas olmadan algılanması için geliştirilmiş, 7 mm algılama mesafesine sahip M18 endüktif yaklaşım sensörüdür. Uzun gövde tasarımı, PNP normalde açık (NO) kontrol çıkışı ve M12 konnektör bağlantısıyla üretim hatları, makine otomasyonu ve metal parça algılama uygulamalarında kullanılabilir.
Autonics PRD serisine ait olan bu model, gömülebilir (flush) montaj yapısı, 12-24 V DC nominal besleme gerilimi, 300 Hz tepki frekansı, IP67 koruma sınıfı ve nikel kaplı pirinç gövdesiyle endüstriyel kullanım için tasarlanmıştır.
Endüktif algılama teknolojisi sayesinde metal nesnelerin varlığı, geçişi ve konumu temassız şekilde kontrol edilebilir. Uygun bağlantı ve çalışma koşullarında PLC girişleriyle kullanılarak otomasyon sistemlerine algılama sinyali aktarılabilir.
Önemli: PRDCML18-7DP, PNP normalde açık (NO) çıkışlı ve M12 konnektörlü bir sensördür. Sensör gövdesine sabit 2 metre kablo bağlı değildir. Elektriksel bağlantı için uyumlu M12 sensör kablosu kullanılmalıdır.
Autonics PRDCML18-7DP Öne Çıkan Özellikleri
- 7 mm algılama mesafesi: Metal hedeflerin temassız şekilde algılanmasını sağlar.
- M18 silindirik gövde: Endüstriyel makinelerde kullanılan dişli sensör tasarımı.
- Uzun gövde: PRDCML serisine özgü uzun tip mekanik yapı.
- Gömülebilir montaj: Flush / shielded algılama yüzeyi.
- PNP NO çıkış: Normalde açık PNP transistör kontrol çıkışı.
- 12-24 V DC besleme: 10-30 V DC çalışma gerilim aralığı.
- 300 Hz tepki frekansı: Hareketli metal parçaların algılanmasına uygun anahtarlama performansı.
- 200 mA maksimum çıkış akımı: Uyumlu PLC ve kontrol devreleriyle kullanım.
- M12 konnektör: Soketli elektrik bağlantısı ve kablo değiştirme kolaylığı.
- IP67 koruma: Toz girişine ve belirtilen koşullarda geçici suya daldırmaya karşı koruma.
- Nikel kaplı pirinç gövde: Endüstriyel montaja uygun metal yapı.
- PBT algılama yüzeyi: Dayanıklı plastik algılama yüzeyi.
- Kırmızı LED: Çalışma durumunun görsel olarak izlenmesi.
- Elektriksel koruma: Ters polarite, darbe gerilimi ve çıkış kısa devre/aşırı akım koruması.
- Temassız algılama: Mekanik limit anahtarlarının kullanıldığı bazı uygulamalarda alternatif olarak değerlendirilebilir.
Autonics PRDCML18-7DP Teknik Özellikleri
| Marka | Autonics |
| Model | PRDCML18-7DP |
| Seri | PRD / PRDCM |
| Sensör tipi | Endüktif yaklaşım sensörü |
| Gövde çapı | M18 |
| Gövde tipi | Uzun gövdeli, silindirik |
| Montaj tipi | Gömülebilir (Flush / Shielded) |
| Algılama mesafesi | 7 mm |
| Önerilen ayar mesafesi | 0-4,9 mm |
| Standart algılama hedefi | 20 × 20 × 1 mm demir |
| Algılanabilir malzemeler | Metal nesneler |
| Nominal besleme gerilimi | 12-24 V DC |
| Çalışma gerilimi | 10-30 V DC |
| Besleme dalgalanması | Maksimum %10 P-P |
| Kontrol çıkışı | PNP açık kolektör, normalde açık (NO) |
| Bağlantı yapısı | DC 3 telli |
| Konnektör | M12, 4 pin fiziksel bağlantı |
| Akım tüketimi | Maksimum 10 mA |
| Maksimum çıkış akımı | 200 mA |
| Artık gerilim | Maksimum 1,5 V |
| Tepki frekansı | 300 Hz |
| Histerezis | Algılama mesafesinin en fazla %10'u |
| Çalışma göstergesi | Kırmızı LED |
| Koruma devreleri | Ters polarite, darbe gerilimi, çıkış kısa devre/aşırı akım koruması |
| Koruma sınıfı | IP67 (IEC) |
| Çalışma sıcaklığı | -25 °C ile +70 °C |
| Depolama sıcaklığı | -30 °C ile +80 °C |
| Ortam nemi | %35-95 RH, yoğuşmasız |
| Gövde ve somun malzemesi | Nikel kaplı pirinç |
| Algılama yüzeyi | PBT |
| İzolasyon direnci | En az 50 MΩ (500 V DC) |
| Dielektrik dayanım | 1.500 V AC, 50/60 Hz, 1 dakika |
| Yaklaşık net ağırlık | 60 g |
| Yaklaşık paketli ağırlık | 78 g |
Endüktif Yaklaşım Sensörü Nasıl Çalışır?
Autonics PRDCML18-7DP, elektromanyetik alan değişimini algılayarak metal nesnelerin varlığını tespit eder.
Sensörün algılama yüzeyine metal bir nesne yaklaştığında elektromanyetik alanın özellikleri değişir. Sensör bu değişimi değerlendirir ve algılama koşulu oluştuğunda PNP kontrol çıkışını aktif hale getirir.
Endüktif algılama teknolojisi, mekanik temas gerektirmediği için metal nesne algılama ve konum kontrol uygulamalarında kullanılabilir.
Önemli: Bu sensör metal nesneleri algılamak üzere tasarlanmıştır. Plastik, ahşap ve benzeri metal olmayan malzemelerin algılanması için uygun değildir.
7 mm Algılama Mesafesi ve Hedef Malzemeler
PRDCML18-7DP modelinin 7 mm nominal algılama mesafesi, 20 × 20 × 1 mm demir hedef kullanılarak belirtilmiştir.
Kararlı çalışma için üreticinin belirttiği 0-4,9 mm önerilen ayar mesafesi dikkate alınmalıdır.
Demir dışındaki metallerde algılama mesafesi farklı olabilir. Alüminyum, bakır ve paslanmaz çelik gibi malzemelerde gerçek çalışma mesafesi malzemenin özelliklerine, kalınlığına ve hedef boyutuna bağlıdır.
Bu nedenle uygulamada algılanacak gerçek metal hedefle test yapılması önerilir.
PNP Normalde Açık (NO) Çıkış Nasıl Çalışır?
Autonics PRDCML18-7DP, PNP normalde açık (NO) çıkış yapısına sahiptir.
- Metal hedef algılanmadığında: PNP çıkış transistörü kesim durumundadır.
- Metal hedef algılandığında: Çıkış aktif olur ve uyumlu kontrol devresine pozitif yönlü anahtarlama sinyali sağlar.
Bu model, PNP sensör girişlerini destekleyen PLC ve kontrol sistemleriyle kullanılabilir.
Model ayrımı: PRDCML18-7DP, PNP normalde açık; PRDCML18-7DP2 ise PNP normalde kapalı (NC) çıkışlıdır.
M12 Konnektör ve Elektriksel Bağlantılar
Autonics PRDCML18-7DP, M12 konnektör üzerinden bağlantı yapılan, DC 3 telli bir endüktif sensördür.
Konnektör üzerinde 4 fiziksel pin bulunur; sensörün elektriksel çalışması için üç bağlantı kullanılır.
- Pin 1 – Kahverengi: Pozitif besleme (+V)
- Pin 3 – Mavi: Negatif besleme (0V)
- Pin 4 – Siyah: PNP NO kontrol çıkışı (OUT)
- Pin 2: Kullanılmayan bağlantı
Nominal besleme gerilimi 12-24 V DC, çalışma aralığı ise 10-30 V DC değerindedir.
Önemli bağlantı notu: Sensörün üzerinde sabit kablo bulunmaz. Uyumlu M12 dişi sensör kablosu ayrıca temin edilmelidir.
PNP çıkış aktif olduğunda, yük devresine pozitif anahtarlama sağlar. Maksimum 200 mA çıkış akımı sınırı aşılmamalıdır.
Elektriksel bağlantılar enerji kesilerek yapılmalı, üreticinin terminal ve konnektör şemasına uyulmalıdır.
Autonics PRDCML18-7DP Kullanım Alanları
PRDCML18-7DP, metal parçaların varlık ve konum kontrolünün gerektiği endüstriyel otomasyon sistemlerinde kullanılabilir.
- Endüstriyel üretim hatlarında metal parça tespiti
- Konveyör sistemlerinde metal ürün geçiş kontrolü
- Makine mekanizmalarında referans konum algılama
- Otomatik montaj makinelerinde parça kontrolü
- Metal işleme makinelerinde pozisyon algılama
- PLC kontrollü endüstriyel otomasyon sistemleri
- Hareketli mekanik ekipmanlarda konum kontrolü
- Otomatik besleme ve taşıma mekanizmaları
- Endüstriyel paketleme ve üretim sistemleri
- Mekanik limit anahtarlarına alternatif temassız algılama uygulamaları
Gömülebilir (Flush) Montaj ve Uzun Gövde
Autonics PRDCML18-7DP, M18 uzun gövdeli ve gömülebilir (flush) montaj tipinde bir sensördür.
Flush yapı, üreticinin belirlediği montaj şartları sağlandığında algılama yüzeyinin metal montaj düzlemine uygun şekilde yerleştirilmesine imkân tanır.
Uzun gövde tasarımı, sensörün belirli makine ve montaj yapılarında konumlandırılmasını kolaylaştırabilir.
Sensör yerleştirilirken üreticinin belirttiği montaj açıklıkları, sıkma torkları ve sensörler arası minimum mesafeler dikkate alınmalıdır.
Montaj uyarısı: Soket bağlantısı aşırı sıkılmamalı ve uygun M12 kablo bağlantısı kullanılmalıdır.
IP67 Koruma ve Çalışma Koşulları
PRDCML18-7DP, IP67 koruma sınıfına sahiptir. Uygun şekilde monte edilmiş ve sızdırmaz konnektör bağlantısı sağlanmış sistemlerde toz girişine ve belirtilen koşullarda geçici suya daldırmaya karşı koruma sunar.
Sensörün çalışma sıcaklığı -25 °C ile +70 °C aralığındadır. Üreticinin belirttiği ortam koşullarına uyulmalıdır.
IP67 koruma derecesi, sensörün her türlü kimyasal, yüksek basınçlı yıkama veya sürekli su altında çalışmaya uygun olduğu anlamına gelmez.
Güvenlik notu: PRDCML18-7DP bir personel emniyet sensörü değildir. Makine güvenliği gerektiren uygulamalarda uygun sertifikalı güvenlik sistemleri kullanılmalıdır.
