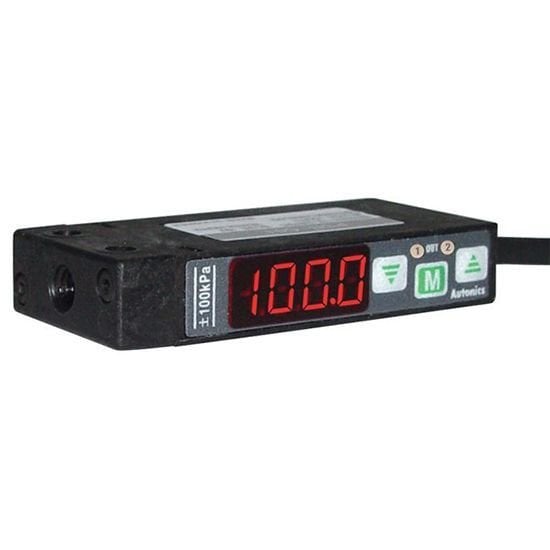

PSB-V01-M5 12-24VDC İnce Dijital Basınç Sensörü
PSB-V01-M5 12-24VDC İnce Dijital Basınç Sensörü
- Yüksek doğruluk sağlayan dijital basınç sensörü
- Yüksek parlaklıkta kırmızı LED (LED uzunluğu: 9.5mm)
- Yüksek çözünürlük: 1/1000
- Dönüştürülebilir basınç birimi Vakum basınç, Bileşik basınç: kPa, kgf/cm², bar, psi, mmHg, mmH2O, inHg Standart basınç: kPa, kgf/cm², bar, psi
- Çeşitli çıkış modları: Histeresis mod, Otomatik hassasiyet ayar modu, Bireysel 2 çıkış modu, Pencere karşılaştırmalı çıkış modu
- Çıkış için gıcırdama engelleme (Seçilebilir tepki zamanı: 2.5, 5, 100, 500ms)
- Analog çıkışı (1-5VDC)
- Aşırı akım ve ters güç kutuplaşmaya karşı dahili koruma devresi
- Sıfır noktası ayarlama işlevi
- Tepe ve Alt tutma işlevi
|
Görünüm |
Dikdörtgen (10.2mm x 54mm) |
|
Basınç Tip |
Vakum |
|
Boyutlar (G x Y x L) |
54 x 10.2 x 25 mm |
|
Genişlik |
54 mm |
|
Yükseklik |
10.2 mm |
|
Uzunluk |
25 mm |
|
Anma Basınç Aralığı |
0.0 ~ -101.3 kPa |
|
Ekran ve Set Basınç Aralığı |
5.0 ~ -10 1.3 kPa |
|
Tip |
Standart (Kablo ayrılmaz) |
|
Çıkış Tipi |
NPN |
|
Max. Basınç Aralığı |
Tümü basınç 2 kez |
|
Uygulanabilir Akışkan |
Klima, Sigara-korozif gaz |
|
Güç Kaynağı |
12 V - 24 VDC ± 10% (Dalgalanma PP Max% 10). |
|
Akım Tüketimi |
Max. 50 mA |
|
Kontrol Çıkışı |
Girişi akımı: Max. 100mA, Yük gerilimi: Max. 30VDC, artık gerilim: Maks. 1V |
|
Histerezis 1 |
Sabit 1 haneli (2 basamaklı / psi) |
|
Tekrar Hata |
% 0.2 F • s ± 1 basamak ± |
|
Tepki Süresi |
Seçilebilir 2.5ms, 5ms, 100ms, 500ms |
|
Kısa Devre Koruması |
Dahil |
|
Analog Çıkış |
Max. ± 2% FS (Max. ± 1 25 º C'de) |
|
Görüntüleme Yöntemi |
3 1/2 haneli LED 7Katmanlı |
|
Min. Aralığı göstergesi |
1 haneli (2 basamaklı / psi birim: Sabit 2 haneli) |
|
Basınç Ünitesi |
kPa, kgf / cm ², bar, psi, mmHg, mmH 2 O, Hg |
|
Kontrol Çıkışı Ve Görüntülenen Sıcaklık Karakteristik. |
Max. ± 1% FS (25 º C'de) |
|
Analog Çıkış Tem. Karakteristik |
Max. 50 º C 0 º C 25 º C'de ekran basıncının ± 2% FS |
|
Görünüm |
Model |
Basınç Türü |
Ölçüm Aralığı |
Giriş Portu |
Kablo |
Çalışma Gerilimi |
Çıkışlar |
|
|
Vakum |
(0,0 .. -101,3kPa) |
M5 |
Kablo çıkışlı |
12-24VDC |
NPN
açık |
|
|
PSB-01-M5 |
Standart |
(0,0 .. -100,0kPa) |
|||||
|
PSB-1-M5 |
(0,0 .. -1.000kPa) |
||||||
|
PSB-C01-M5 |
Bileşik |
(-100,0 .. 100,0kPa) |
|||||
|
PSB-V01P-M5 |
Vakum |
(0,0 .. -101,3kPa) |
PNP
açık |
||||
|
PSB-01P-M5 |
Standart |
(0,0 .. -100,0kPa) |
|||||
|
PSB-1P-M5 |
(0,0 .. -1.000kPa) |
||||||
|
PSB-C01P-M5 |
Bileşik |
(-100,0 .. 100,0kPa) |
|||||
|
PSB-V01C-M5 |
Vakum |
(0,0 .. -101,3kPa) |
M5 |
Konektörlü |
12-24VDC |
NPN
açık |
|
|
PSB-01C-M5 |
Standart |
(0,0 .. -100,0kPa) |
|||||
|
PSB-1C-M5 |
(0,0 .. -1.000kPa) |
||||||
|
PSB-C01C-M5 |
Bileşik |
(-100,0 .. 100,0kPa) |
|||||
|
PSB-V01CP-M5 |
Vakum |
(0,0 .. -101,3kPa) |
PNP
açık |
||||
|
PSB-01CP-M5 |
Standart |
(0,0 .. -100,0kPa) |
|||||
|
PSB-1CP-M5 |
(0,0 .. -1.000kPa) |
||||||
|
PSB-C01CP-M5 |
Bileşik |
(-100,0 .. 100,0kPa) |
