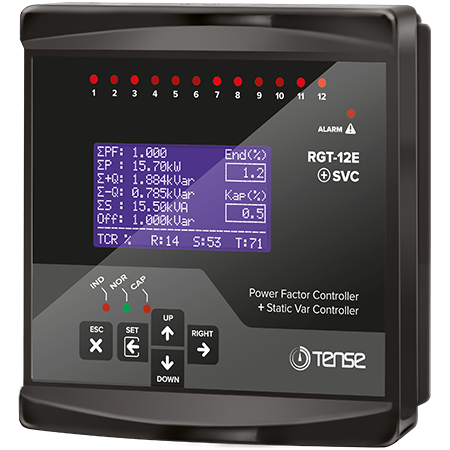

RGT-12E SVC 12 Kademe SVC Uyumlu Grafik LCD Ekranlı Trifaze Reaktif Güç Kontrol Rölesi
RGT-12E SVC 12 Kademe SVC Uyumlu Grafik LCD Ekranlı Trifaze Reaktif Güç Kontrol Rölesi
Kullanım Kılavuzu
RGT-12E SVC 12 Kademe Trifaze Reaktif Güç Kontrol Rölesi, elektrik tesisatlarında reaktif güç kompanzasyonunu hassas şekilde yönetmek ve güç faktörünü optimum seviyede tutmak için geliştirilmiş gelişmiş bir kompanzasyon kontrol cihazıdır. Endüktif ve kapasitif reaktif güçleri dengeleyerek enerji sistemlerinin daha verimli çalışmasını sağlar ve reaktif enerji cezalarının önlenmesine yardımcı olur.
Reaktif güç kontrol röleleri, yüklerin kullanmadığı ancak şebekeden çekilen reaktif güçleri azaltmak amacıyla tasarlanır. Şebekeden endüktif reaktif güç çekildiğinde uygun kondansatör kademeleri devreye alınarak sistem dengelenir. Kapasitif reaktif güç oluştuğunda ise şönt reaktörler devreye alınarak kompanzasyon sistemi optimize edilir. Bu sayede sistemdeki endüktif/aktif ve kapasitif/aktif güç oranları azaltılarak daha stabil ve verimli bir enerji yönetimi sağlanır.
RGT-12E SVC modeli, TCR (SVC) kademe desteği sayesinde dengesiz endüktif ve kapasitif yüklerin bulunduğu elektrik sistemlerinde daha hassas kompanzasyon yapılmasına olanak tanır. Bu özellik özellikle değişken yük karakteristiğine sahip sanayi tesisleri, üretim hatları ve enerji yönetimi gerektiren uygulamalarda kompanzasyon performansını artırır.
Cihaz üzerinde bulunan 2.9 inç grafik LCD ekran sayesinde sistem parametreleri, ölçüm değerleri ve çalışma bilgileri kolayca izlenebilir. Kullanıcı dostu arayüzü ile kurulum ve ayar işlemleri hızlı şekilde gerçekleştirilebilir. Türkçe ve İngilizce dil seçenekleri farklı kullanıcılar için kullanım kolaylığı sağlar.
Gelişmiş ölçüm ve analiz fonksiyonları sayesinde sistemdeki gerilim, akım, güç faktörü ve harmonik değerleri detaylı şekilde izlenebilir. 31. harmoniğe kadar akım ve gerilim harmonikleri analiz edilebilir. Her faza ait güç faktörü ve kosinüs değerleri görüntülenebilir, ayrıca kapasitif/aktif ve endüktif/aktif oranları takip edilerek kompanzasyon sisteminin performansı analiz edilebilir.
RGT-12E SVC reaktif güç kontrol rölesi, jeneratör girişi ve jeneratör kompanzasyonu desteği ile jeneratör kullanılan tesislerde de güvenilir kompanzasyon yönetimi sağlar. Müdahale, deşarj ve yerleşme zamanlarının ayarlanabilmesi sayesinde sistem ihtiyaçlarına göre esnek yapılandırma yapılabilir. Kademe değerleri manuel olarak girilebilir ve tek faz, iki faz veya üç faz kondansatör ile şönt reaktör bağlantıları desteklenir.
Enerji izleme ve analiz özellikleri sayesinde import ve export enerji değerleri takip edilebilir, güç analizi oluşturulabilir ve sistem performansı uzun süreli olarak izlenebilir. Her faza ait akım ve gerilim değerleri detaylı şekilde görüntülenebilir. Şifre korumalı menü yapısı cihaz ayarlarının güvenliğini sağlarken, kademelerde eş yaşlandırma özelliği kondansatör kademelerinin dengeli kullanılmasına yardımcı olarak sistem ömrünü uzatır.
RGT-12E SVC reaktif güç kontrol rölesi; fabrikalar, sanayi tesisleri, ticari işletmeler ve kompanzasyon panolarında güvenilir, hassas ve gelişmiş kompanzasyon kontrolü sağlayan profesyonel bir çözümdür.
Teknik Özellikler
Ürün Tipi: Trifaze Reaktif Güç Kontrol Rölesi
Kademe Sayısı: 12 Kademe
SVC Desteği: TCR (SVC) uyumlu kompanzasyon kontrolü
Ekran: 2.9 inç Grafik LCD ekran
Harmonik İzleme: 31. harmoniğe kadar akım ve gerilim analizi
Enerji Takibi: Import / Export enerji izleme
Ölçüm Parametreleri: Akım, gerilim, güç faktörü, THD-V, THD-I
Dil Seçenekleri: Türkçe ve İngilizce
Güvenlik: Şifre korumalı menü
Kullanım Alanı: Kompanzasyon panoları, sanayi tesisleri ve enerji yönetim sistemleri
