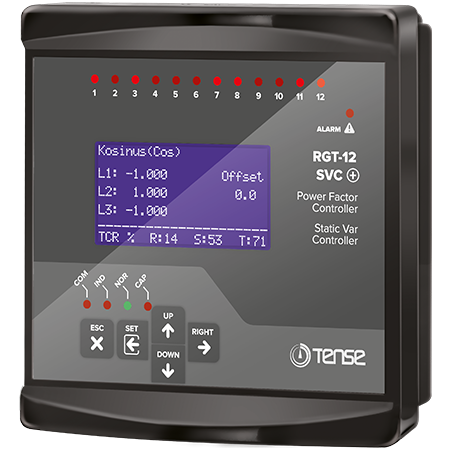

RGT-12SVC 12 Kademe SVC Uyumlu Grafik LCD Ekranlı Trifaze Reaktif Güç Kontrol Rölesi
RGT-12SVC 12 Kademe SVC Uyumlu Grafik LCD Ekranlı Trifaze Reaktif Güç Kontrol Rölesi
Kullanım Kılavuzu
RGT-12SVC 12 Kademe Trifaze Reaktif Güç Kontrol Rölesi, elektrik tesisatlarında reaktif güç kompanzasyonunu hassas şekilde yönetmek ve güç faktörünü optimum seviyede tutmak için geliştirilmiş gelişmiş bir kompanzasyon kontrol cihazıdır. Endüktif ve kapasitif reaktif güçleri dengeler, enerji sistemlerinin verimli çalışmasını sağlar ve reaktif enerji cezalarının önlenmesine yardımcı olur.
Reaktif güç kontrol röleleri, yüklerin kullanmadığı ancak şebekeden çekilen reaktif güçleri azaltmak amacıyla tasarlanır. Şebekeden endüktif reaktif güç çekildiğinde uygun kondansatör kademelerini devreye alarak sistemi dengeler. Kapasitif reaktif güç oluştuğunda ise şönt reaktörleri devreye alarak kompanzasyon sistemini optimize eder. Bu sayede sistemdeki endüktif/aktif ve kapasitif/aktif oranları azaltılarak daha stabil ve verimli bir enerji yönetimi sağlanır.
RGT-12SVC modeli, TCR (SVC) kademe desteği sayesinde dengesiz endüktif ve kapasitif yüklerin bulunduğu tesislerde daha hassas kompanzasyon yapılmasına olanak tanır. Bu özellik özellikle değişken yük karakteristiğine sahip sanayi tesislerinde, enerji üretim sistemlerinde ve yenilenebilir enerji uygulamalarında kompanzasyon performansını artırır.
Cihaz üzerinde bulunan 2.9 inç grafik LCD ekran sayesinde tüm ölçüm değerleri ve sistem parametreleri kolayca izlenebilir. Kullanıcı dostu arayüzü sayesinde kurulum ve parametre ayarları hızlı ve pratik şekilde gerçekleştirilebilir. Türkçe ve İngilizce dil seçenekleri farklı kullanıcılar için kullanım kolaylığı sağlar.
Gelişmiş ölçüm ve analiz fonksiyonları sayesinde gerilim, akım, güç faktörü ve harmonik değerleri detaylı şekilde izlenebilir. 31. harmoniğe kadar akım ve gerilim harmonikleri takip edilebilir. Her faza ait güç faktörü, kosinüs değerleri, THD-V ve THD-I değerleri görüntülenebilir. Ayrıca kapasitif/aktif ve endüktif/aktif oranları izlenerek sistem performansı analiz edilebilir.
RS485 haberleşme desteği ve ModBus RTU protokolü sayesinde cihaz uzaktan izleme ve otomasyon sistemlerine kolayca entegre edilebilir. Jeneratör girişi ve jeneratör kompanzasyonu desteği ile jeneratör kullanılan tesislerde de güvenilir kompanzasyon kontrolü sağlanır.
RGT-12SVC reaktif güç kontrol rölesi, enerji analiz fonksiyonları sayesinde uzun süreli sistem izleme imkânı sunar. Import ve export enerji değerleri takip edilebilir, güç analizi oluşturulabilir ve sistem performansı detaylı şekilde değerlendirilebilir. Şifre korumalı menü yapısı cihaz ayarlarının güvenliğini sağlarken, kademelerde eş yaşlandırma özelliği kondansatörlerin dengeli kullanılmasına yardımcı olarak sistem ömrünü uzatır.
RGT-12SVC reaktif güç kontrol rölesi; fabrikalar, endüstriyel tesisler, ticari işletmeler, enerji üretim sistemleri ve kompanzasyon panolarında güvenilir ve yüksek hassasiyetli kompanzasyon yönetimi sunar.
Teknik Özellikler
Ürün Tipi: Trifaze Reaktif Güç Kontrol Rölesi
Kademe Sayısı: 12 Kademe
SVC Desteği: TCR (SVC) uyumlu kompanzasyon kontrolü
Ekran: 2.9 inç Grafik LCD ekran
Haberleşme: RS485 ModBus RTU
Harmonik İzleme: 31. harmoniğe kadar akım ve gerilim analizi
Enerji Takibi: Import / Export enerji izleme
Ölçüm Parametreleri: Akım, gerilim, güç faktörü, THD-V, THD-I
Dil Seçenekleri: Türkçe ve İngilizce
Güvenlik: Şifre korumalı menü
Kullanım Alanı: Kompanzasyon panoları, sanayi tesisleri ve enerji yönetim sistemleri
