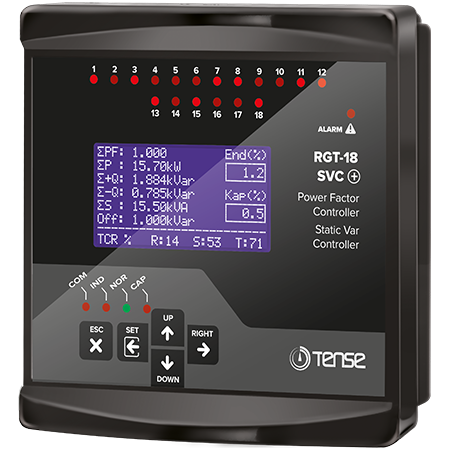

RGT-18SVC 18 Kademe SVC Uyumlu Grafik LCD Ekranlı Trifaze Reaktif Güç Kontrol Rölesi
Kullanım Kılavuzu
RGT-18SVC 18 Kademe Trifaze Reaktif Güç Kontrol Rölesi, elektrik tesisatlarında reaktif güç kompanzasyonunu hassas şekilde yönetmek ve güç faktörünü optimum seviyede tutmak için geliştirilmiş gelişmiş bir kompanzasyon kontrol cihazıdır. Endüktif ve kapasitif reaktif güçleri dengeleyerek enerji sistemlerinin daha verimli çalışmasını sağlar ve reaktif enerji cezalarının önlenmesine yardımcı olur.
Reaktif güç kontrol röleleri, yüklerin kullanmadığı ancak şebekeden çekilen reaktif güçleri azaltmak amacıyla tasarlanır. Şebekeden endüktif reaktif güç çekildiğinde uygun kondansatör kademeleri devreye alınarak sistem dengelenir. Kapasitif reaktif güç oluştuğunda ise şönt reaktörler devreye alınarak kompanzasyon sistemi optimize edilir. Bu sayede sistemdeki endüktif/aktif ve kapasitif/aktif güç oranları azaltılarak daha stabil ve verimli bir enerji yönetimi sağlanır.
RGT-18SVC modeli, TCR (SVC) kademe desteği sayesinde dengesiz endüktif ve kapasitif yüklerin bulunduğu sistemlerde daha hassas kompanzasyon yapılmasına olanak tanır. Bu özellik özellikle değişken yük karakteristiğine sahip sanayi tesisleri, enerji üretim sistemleri ve büyük ölçekli elektrik altyapılarında kompanzasyon performansını artırır.
Cihaz üzerinde bulunan 2.9 inç grafik LCD ekran sayesinde sistem parametreleri ve ölçüm değerleri kolayca izlenebilir. Kullanıcı dostu arayüzü ile kurulum ve ayar işlemleri hızlı ve pratik şekilde gerçekleştirilebilir. Türkçe ve İngilizce dil seçenekleri sayesinde farklı kullanıcılar için kolay kullanım imkânı sunar.
Gelişmiş ölçüm ve analiz fonksiyonları sayesinde gerilim, akım, güç faktörü ve harmonik değerleri detaylı şekilde izlenebilir. 31. harmoniğe kadar akım ve gerilim harmonikleri analiz edilebilir. Her faza ait güç faktörü ve kosinüs değerleri görüntülenebilir, ayrıca kapasitif/aktif ve endüktif/aktif oranları takip edilerek kompanzasyon sisteminin performansı analiz edilebilir.
RS485 haberleşme desteği ve ModBus RTU protokolü sayesinde cihaz uzaktan izleme ve otomasyon sistemlerine kolayca entegre edilebilir. Jeneratör girişi ve jeneratör kompanzasyonu desteği ile jeneratör kullanılan tesislerde de güvenilir kompanzasyon kontrolü sağlanır.
RGT-18SVC reaktif güç kontrol rölesi, gelişmiş enerji analiz fonksiyonları sayesinde sistem performansının uzun süreli olarak izlenmesine olanak tanır. Import ve export enerji değerleri takip edilebilir, güç analizi oluşturulabilir ve sistem verileri detaylı şekilde incelenebilir. Şifre korumalı menü yapısı cihaz ayarlarının güvenliğini sağlarken, kademelerde eş yaşlandırma özelliği kondansatör kademelerinin dengeli kullanılmasına yardımcı olarak sistem bileşenlerinin ömrünü uzatır.
RGT-18SVC reaktif güç kontrol rölesi; fabrikalar, endüstriyel tesisler, enerji üretim sistemleri, ticari işletmeler ve kompanzasyon panolarında güvenilir ve yüksek hassasiyetli kompanzasyon yönetimi sağlayan profesyonel bir çözümdür.
Teknik Özellikler
Ürün Tipi: Trifaze Reaktif Güç Kontrol Rölesi
Kademe Sayısı: 18 Kademe
SVC Desteği: TCR (SVC) uyumlu kompanzasyon kontrolü
Ekran: 2.9 inç Grafik LCD ekran
Haberleşme: RS485 ModBus RTU
Harmonik İzleme: 31. harmoniğe kadar akım ve gerilim analizi
Enerji Takibi: Import / Export enerji izleme
Ölçüm Parametreleri: Akım, gerilim, güç faktörü, THD-V, THD-I
Dil Seçenekleri: Türkçe ve İngilizce
Güvenlik: Şifre korumalı menü
Kullanım Alanı: Kompanzasyon panoları, sanayi tesisleri ve enerji yönetim sistemleri
