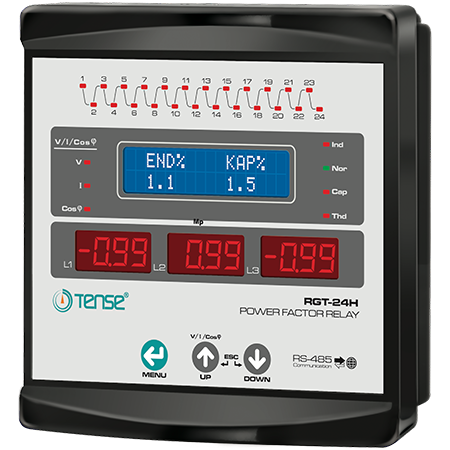

RGT-24H 24 Kademe Haberleşmeli Grafik LCD Ekranlı Trifaze Reaktif Güç Kontrol Rölesi
RGT-24H 24 Kademe Haberleşmeli Grafik LCD Ekranlı Trifaze Reaktif Güç Kontrol Rölesi
Kullanım Kılavuzu
RGT-24H 24 Kademe Trifaze Reaktif Güç Kontrol Rölesi, elektrik tesisatlarında reaktif güç kompanzasyonunu hassas şekilde yönetmek ve güç faktörünü optimum seviyede tutmak için geliştirilmiş gelişmiş bir kompanzasyon kontrol cihazıdır. Endüktif ve kapasitif reaktif güçlerin dengelenmesini sağlayarak enerji sistemlerinin daha verimli çalışmasına yardımcı olur ve reaktif enerji cezalarının önlenmesini destekler.
Reaktif güç kontrol röleleri, yüklerin kullanmadığı ancak şebekeden çekilen reaktif güçleri azaltmak amacıyla tasarlanır. Şebekeden endüktif reaktif güç çekildiğinde sistem uygun değerde kondansatör kademelerini devreye alarak dengeleme sağlar. Kapasitif reaktif güç oluştuğunda ise şönt reaktörleri devreye alarak sistemi dengeler. Bu sayede sistemdeki endüktif/aktif ve kapasitif/aktif güç oranları düşürülerek kompanzasyon sisteminin verimli çalışması sağlanır.
RGT-24H modeli, 2×16 LCD ekranı ve 3×4 haneli LED display göstergeleri sayesinde sistem parametrelerinin kolayca izlenmesini sağlar. Bilgi ve uyarı LED göstergeleri sayesinde cihazın çalışma durumu hızlı şekilde takip edilebilir. Kullanıcı dostu menü yapısı sayesinde kurulum ve parametre ayarları pratik şekilde yapılabilir.
RS485 haberleşme desteği sayesinde cihaz uzaktan izleme ve kontrol sistemlerine kolayca entegre edilebilir. Bilgisayar üzerinden veri izleme ve sistem takibi yapılabilir. Müdahale, deşarj ve yerleşme zamanlarının ayarlanabilmesi sayesinde sistem ihtiyaçlarına göre esnek yapılandırma yapılabilir. Kademe değerleri manuel olarak girilebilir ve tek faz, iki faz veya üç faz kondansatör ile şönt reaktör bağlantıları desteklenir.
Cihaz üzerinde her faza ait akım ve gerilim değerleri izlenebilir. Ayrıca güç faktörü değerleri, kapasitif/aktif ve endüktif/aktif oranları takip edilerek sistem performansı detaylı şekilde analiz edilebilir. THD-I değeri izlenebilir ve gelişmiş güç analiz fonksiyonu ile uzun süreli enerji analizleri gerçekleştirilebilir. Import ve export enerji değerleri izlenerek enerji tüketimi hakkında detaylı bilgi elde edilebilir.
Şifre korumalı menü yapısı cihaz ayarlarının yetkisiz kişiler tarafından değiştirilmesini önler. Kademelerde eş yaşlandırma özelliği ise kondansatör kademelerinin dengeli kullanımını sağlayarak sistem bileşenlerinin ömrünü uzatır.
RGT-24H reaktif güç kontrol rölesi; fabrikalar, sanayi tesisleri, ticari işletmeler, enerji dağıtım panoları ve yüksek kapasiteli kompanzasyon sistemlerinde güvenilir ve profesyonel bir kompanzasyon çözümü sunar.
Teknik Özellikler
Ürün Tipi: Trifaze Reaktif Güç Kontrol Rölesi
Kademe Sayısı: 24 Kademe
Ekran: 2×16 LCD ekran ve 3×4 haneli LED display
Haberleşme: RS485 uzaktan haberleşme desteği
Ölçüm Parametreleri: Akım, gerilim, güç faktörü ve enerji değerleri
Enerji Takibi: Import / Export enerji izleme
Harmonik İzleme: THD-I değeri izleme
Analiz Özelliği: Güç analizi ve veri kaydı
Güvenlik: Şifre korumalı menü
Kullanım Alanı: Kompanzasyon panoları ve reaktif güç kontrol sistemleri
