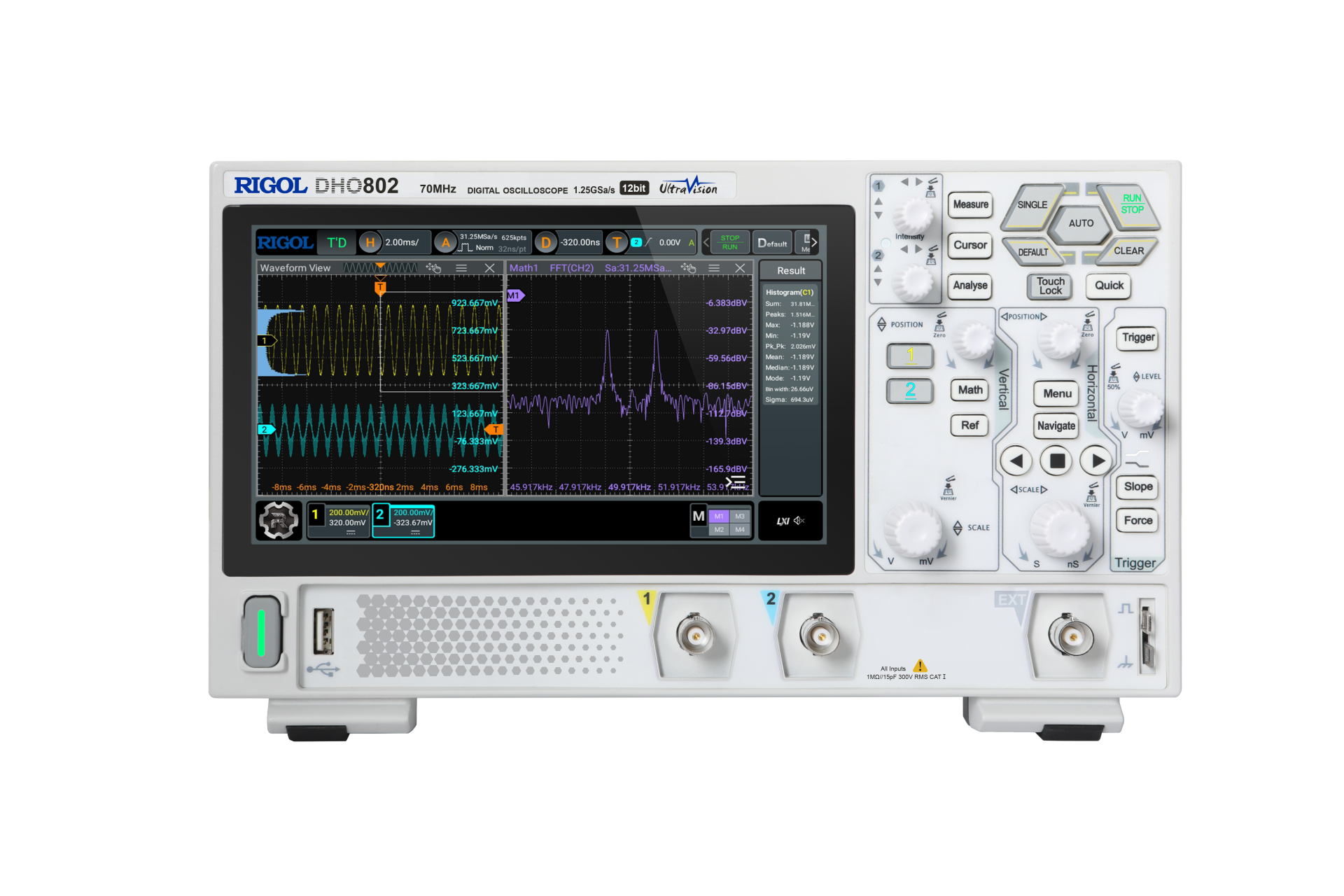

Rigol DHO802 70MHz 2 Kanallı 12 Bit Dijital Osiloskop
Rigol DHO802 70MHz 2 Kanallı 12 Bit Dijital Osiloskop
Rigol DHO802, RIGOL'un yeni nesil Centaurus teknoloji platformu üzerine geliştirilmiş, yüksek çözünürlüklü ve taşınabilir yapıya sahip profesyonel bir dijital osiloskoptur. 70 MHz bant genişliği, 2 analog kanal, 12 bit dikey çözünürlük ve 1.25 GSa/s gerçek zamanlı örnekleme oranı ile elektronik tasarım, bakım, eğitim ve Ar-Ge çalışmalarında hassas ölçüm imkanı sunar.
DHO800 serisi; yüksek sinyal detaylarını yakalayabilen gelişmiş mimarisi, hızlı dalga biçimi yakalama kapasitesi ve geniş hafıza derinliği sayesinde karmaşık sinyallerin analizini kolaylaştırır. USB, LAN ve HDMI bağlantıları ile uzaktan erişim, veri aktarımı ve sunum uygulamalarında yüksek kullanım esnekliği sağlar.
Data Sheet
Öne Çıkan Özellikler
- 70 MHz bant genişliği
- 2 analog giriş kanalı
- 1.25 GSa/s gerçek zamanlı örnekleme hızı
- 12 bit yüksek çözünürlüklü ADC mimarisi
- 25 Mpts maksimum kayıt hafızası
- 1.000.000 wfms/s dalga biçimi yakalama oranı
- 17.8 cm (7 inç) renkli dokunmatik ekran
- USB, LAN ve HDMI bağlantı desteği
- Type-C güç besleme desteği
- I²C, SPI ve RS232/UART seri veri yolu tetikleme ve analiz desteği
- Taşınabilir ve kompakt tasarım
Yüksek Çözünürlüklü Ölçüm Performansı
DHO802'nin sunduğu 12 bit dikey çözünürlük, geleneksel 8 bit osiloskoplara göre çok daha fazla sinyal detayının görüntülenmesini sağlar. Düşük genlikli sinyallerin incelenmesi, gürültü analizleri ve hassas ölçüm gerektiren uygulamalarda üstün performans sunar.
Gelişmiş Bellek ve Hızlı Yakalama
25 Mpts hafıza derinliği sayesinde uzun süreli sinyal kayıtları alınabilir ve detaylı analiz yapılabilir. 1.000.000 wfms/s dalga biçimi yakalama oranı ise kısa süreli oluşan anormalliklerin ve geçici sinyallerin tespit edilmesini kolaylaştırır.
Seri Haberleşme Analizi
DHO802; I²C, SPI ve RS232/UART veri yolu analiz desteği sayesinde gömülü sistemler, mikrodenetleyici projeleri ve haberleşme uygulamalarında hızlı hata ayıklama ve veri çözümleme imkanı sunar.
Bağlantı Seçenekleri
- USB Host / Device bağlantısı
- LAN (Ethernet) uzaktan erişim desteği
- HDMI görüntü çıkışı
- Type-C güç besleme desteği
Teknik Özellikler
| Model | Rigol DHO802 |
| Bant Genişliği | 70 MHz |
| Kanal Sayısı | 2 Kanal |
| Örnekleme Hızı | 1.25 GSa/s |
| Dikey Çözünürlük | 12 Bit |
| Hafıza Derinliği | 25 Mpts |
| Dalga Yakalama Oranı | 1.000.000 wfms/s |
| Veri Yolu Analizi | I²C, SPI, RS232/UART |
| Ekran | 17.8 cm Dokunmatik Renkli LCD |
| Bağlantılar | USB, LAN, HDMI |
| Güç Girişi | USB Type-C |
Kullanım Alanları
Elektronik tasarım laboratuvarları, teknik servisler, üniversiteler, Ar-Ge merkezleri, gömülü sistem geliştirme projeleri, haberleşme sistemleri ve eğitim uygulamalarında profesyonel kullanım için uygundur.
