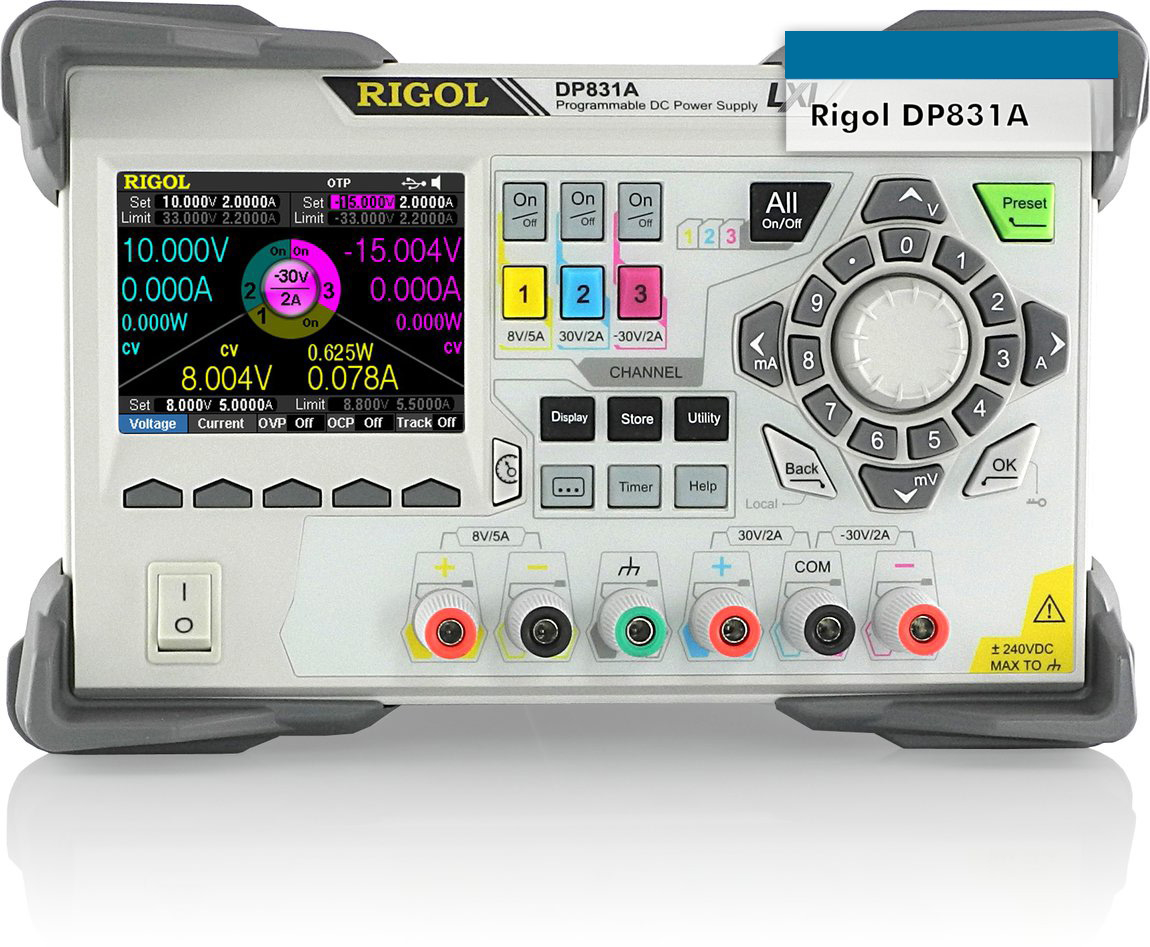

Rigol DP831A 160W 3 Çıkışlı 30V Güç Kaynağı
DP831A, 3 çıkışlı, programlanabilir, temiz çıkış gücü verebilen, yüksek performanslı, birçok analiz fonksiyonları olan ve çeşitli test ihtiyaçlarını karşılayabilmek için üzerinde çok sayıda bağlantı portunu standart olarak bulunduran yüksek kaliteli bir DC güç kaynağıdır.
· DP831A, 2 Kanal +30V-2A / -30V - 2A ve tek kanal 8V/5A olmak üzere 3 kanallıdır.
. Düşük Ripple Gürültüsü (<350uVrms / 2mVpp)
· Mükemmel lineer doğrultma oranı ve yük doğrultma oranı 0.01%
· Hızlı transient cevabı (<50us)
· Standart OVP/OCP/OTP koruma fonksiyonları. (Yüksek Voltaj, Yüksek Akım ve Yüksek Sıcaklık)
· Standart zamanlama fonksiyonu
· Kullanıma hazır V,A,W ölçülendirme ve dalgaformu şeklinde görüntüleme
· Çıkış gecikmesi, analiz, görüntüleme ve baz alma desteği
· Her kanal için bağımsız kontrol
· 3.5” TFT Geniş Ekran
· USB Host& Device Standart, LAN(LXI Core Device 2011) Standart , RS232 Standart ,Digital I/O,USB-GPIB(Opt.) arayüzleri vardır.
Yüksek kalite programlanabilir DC güç kaynağıdır.
Üç farklı çıkış kanalına sahiptir (+8 V/5 A veya +30 V/2 A, -30V/2A dönüştürülebilir DC, max 160 W).
+ veya - Voltaj verebilen 2 bağımsız kanalı vardır. Bunun yanında ayarlanabilir 8V / 5A veren bir çıkışı daha vardır.
Kutu içeriği, ürünle beraber USB kablo, güç adaptörü, mikro sigortalar ve CD’ ye yazılı kullanım kılavuzudur.
Rigol DP831A, çok üstün kalitede programlanabilir bir laboratuar tipi DC güç kaynağıdır. +8 V/5 A, +30 V/2 A veya -30V/2A dönüştürülebilir DC çıkışı üç bağımsız kanaldan verebilir. 160 W Max. Güce sahiptir. Tüm Rigol cihazları gibi, kullanımı kolaydır ve basit bir arayüze sahiptir. Ayrıca bu arayüzün, programlanabilir voltaj genliği gibi kapsamlı kontrolleri mevcuttur. Menü navigasyonu sadedir, zaman kaybının önüne geçer.
Bir laboratuar cihazına göre, görece büyük bir renkli TFT ekrana sahiptir (8.9 cm / 3.5"). Okunmak istenen değerleri sayısal gösterebildiği gibi, analog sinyal şeklinde grafiksel olarak da gösterebilir. Çıkış sinyalinizi, belirli bir zaman aralığı içerisinde değişecek şekilde programlayabilmeniz için bir zaman kontrolü de mevcuttur (2048 adıma kadar).
Öne Çıkan Özellikleri
-
İyi Tasarlanmış Kolay Anlaşılır Ekran
DP800 serisi güç kaynaklarının, çözünürlüğü 320 x 240 piksel ve boyutu 3.5” (diyagonal 8.9 cm) TFT ekranı ile voltaj, akım, güç ve limit değerleri gibi tüm önemli bilgileri aynı anda görüntüleyebilir. -
Güç Çıkışını İzlemeMonitor özelliği ile anlık olarak cihazın çıkış durumunu izleyebilirsiniz. Kullancı tanımladığı izleme şartı veya durumu oluştuğunda cihaz " Stop Mode” (Dur Modu) ayarlarında çalışmaya başlar ve bu moda geçtiğini bir uyarı vererek, güçü keserek yada bir bip sesi vererek gösterir. Güvenlik üst seviyededir.
-
Sinyal Eğrilerini Ekranda GösterirSinyal eğrisi ekranı ile ölçüm değerlerindeki ve ayarlardaki değişiklikleri ve bu değişikliklerin etkisini gerçek zamanlı olarak ekranda görebilirsiniz. Bu özellik ile akım çekme tepelerini algılamayı oldukça kolay kılar. Örneğin akım sınırını ayaladığınızda bunu basit şekilde görebilirsiniz.
-
Programlanabilir ZamanlayıcıGerilim ve akım ayarları zamanlayıcı kontrolü ile otomatik olarak değiştirilebilir. Bu şekilde 100 ayar saklanabilir. Ve bu ayarlar daha sonra belirli aralıklarla (saniyeler içinde) ardı ardına aktif edilip uygulanabilir.
-
Güç Kayanağı Çıkışı AnaliziAnalizör fonkisyonu kayıt edilmiş sinyal dosyasını analiz eder. Bu analiz bize grupların sayısını, medyan, VAR, Voltajın aralığını-minimumunu-maksimumunu, ortlama sapmasını ayrıca akıı ve farklı kanallara ait güçü sonuç olarak verir.
-
Tetikleme Portu Giriş ve Çıkış
DP800A arka paneli tetik girişi ve tetik çıkışını destekler ve bir dijital I / O arabirimi sağlar. 4 veri hattı birbirinden bağımsızdır ve ayrı ayrı tetik girişi hattı veya tetikleyici çıkış hattı olarak da kullanılabilir.
Üzerinde bulunan çeşitli arayüzler ile DP831A SCPI komutları ile uzaktan kontrol edilebilir. DP831A üzerinde LAN ve USB arayüzleri vardır. Ayrıca opsiyonel olarak GPIB portu da cihaz üzerine eklenebilir. Cihaz kontrolü bu arayüzler üzerinden kendi uygulamanıza ya da LabView uygulamasına entegre edebilirsiniz.
