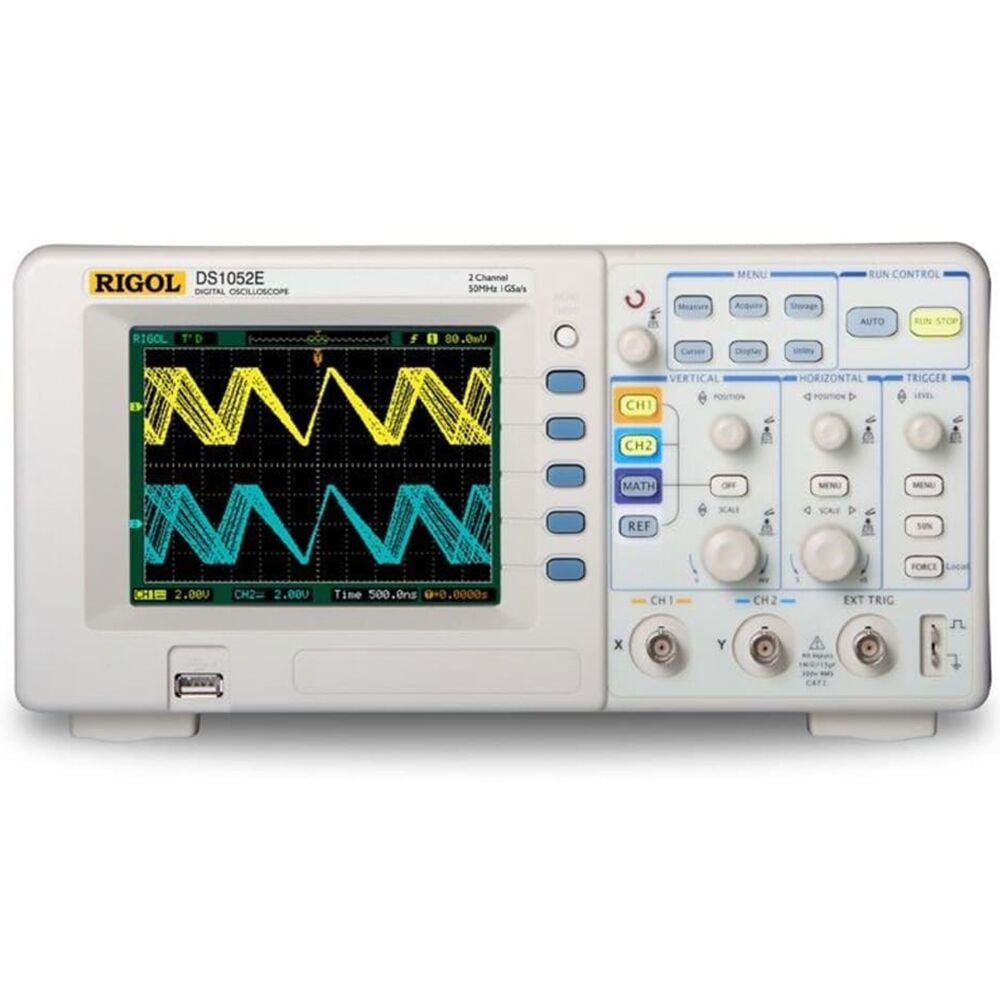

Rigol DS1052E 50MHz 2 Kanallı Dijital Osiloskop
Rigol DS1052E 50MHz 2 Kanallı Dijital Osiloskop
Youtube İnceleme Videosu
Rigol DS1052E, elektronik bakım, eğitim, laboratuvar ve Ar-Ge uygulamaları için geliştirilmiş ekonomik ve yüksek performanslı bir dijital hafızalı osiloskoptur. 50MHz bant genişliği, 2 analog kanal desteği ve 1GSa/s gerçek zamanlı örnekleme hızı sayesinde sinyal analizlerinde güvenilir sonuçlar sunar.
Kompakt tasarımı, renkli TFT ekranı ve kullanıcı dostu arayüzü sayesinde hem profesyonel kullanıcılar hem de eğitim amaçlı uygulamalar için ideal bir çözümdür. Ultra Zoom özelliği, tüm dalga formunu görüntülerken belirli bölgeleri detaylı olarak inceleme imkânı sunarak gelişmiş sinyal analizleri yapılmasını sağlar.
Gelişmiş tetikleme seçenekleri, FFT analiz fonksiyonu, USB bağlantıları ve kayıt/oynatma özellikleri ile DS1052E günlük ölçüm ve arıza tespit çalışmalarında güçlü bir yardımcıdır.
DS1000E Serisi Teknik Dokümanı
Öne Çıkan Özellikler
- 50 MHz bant genişliği
- 2 analog giriş kanalı
- 1 GSa/s gerçek zamanlı örnekleme hızı
- 1 Mpts hafıza derinliği
- Ultra Zoom fonksiyonu ile detaylı sinyal analizi
- FFT (Hızlı Fourier Dönüşümü) desteği
- Çoklu tetikleme modları
- Ayarlanabilir tetikleme hassasiyeti
- Dalga formu kayıt ve oynatma özelliği
- USB Host ve USB Device bağlantıları
- RS232 haberleşme portu
- Pass / Fail çıkışı desteği
- Kompakt ve taşınabilir yapı
- Rigol kalibrasyon sertifikası
- 3 yıl garanti
Kullanım Alanları
- Elektronik bakım ve onarım
- Teknik servis uygulamaları
- Eğitim laboratuvarları
- Üniversiteler ve teknik okullar
- Ar-Ge çalışmaları
- Mikrodenetleyici projeleri
- Güç elektroniği uygulamaları
- Genel sinyal analizi ve hata tespiti
Teknik Özellikler
| Bant Genişliği | 50 MHz |
| Analog Kanal Sayısı | 2 |
| Maksimum Örnekleme Hızı | 1 GSa/s (Tek Kanal) |
| Maksimum Örnekleme Hızı | 500 MSa/s (Çift Kanal) |
| Hafıza Derinliği | 1 Mpts |
| Ekran | 5.7" TFT LCD, 65.536 Renk |
| Ekran Çözünürlüğü | 320 × 234 Piksel |
| Dikey Hassasiyet | 2 mV/div – 10 V/div |
| A/D Dönüştürücü | 8 Bit |
| Örnekleme Modları | Normal, Ortalama, Peak Detect |
| Ortalama Alma Modları | 2, 4, 8, 16, 32, 64, 128, 256 |
| Matematik Fonksiyonları | A+B, A-B, A×B, FFT |
| FFT Pencere Türleri | Dikdörtgen, Hanning, Hamming, Blackman |
| Bağlantılar | USB Host, USB Device, RS232, Pass/Fail |
| Boyutlar | 303 x 154 x 133 mm |
| Ağırlık | 2.5 kg |
Standart Kutu İçeriği
- Rigol DS1052E Dijital Osiloskop
- 2 Adet Pasif Prob
- USB Bağlantı Kablosu
- Güç Kablosu
- Kullanım Kılavuzu
- Rigol Kalibrasyon Sertifikası
Not: Ürün ile birlikte verilen aksesuarlar üretici tarafından önceden haber verilmeksizin güncellenebilir.
