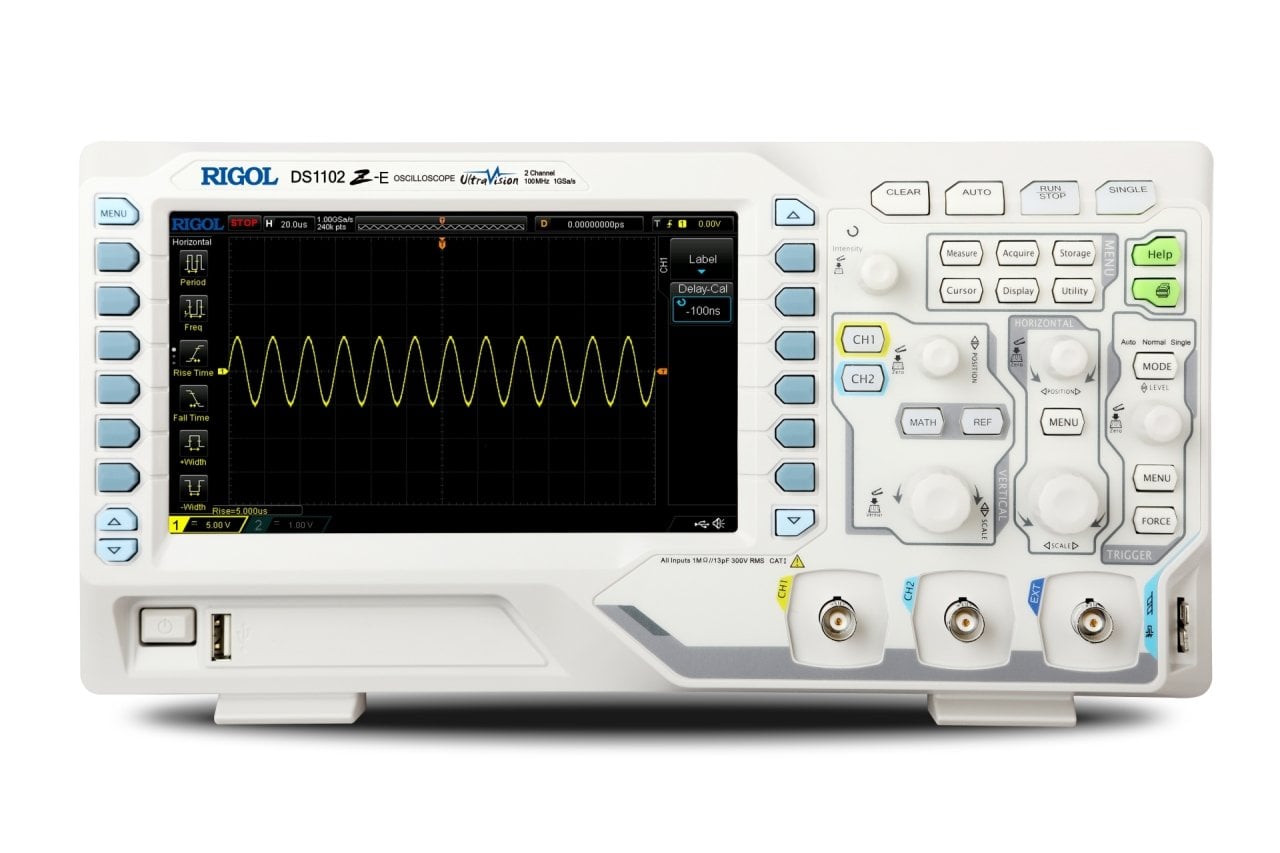

Rigol DS1102Z-E 100 MHz 2 Kanallı 1 GSa/s Dijital Osiloskop

Rigol DS1102Z-E 100 MHz 2 Kanallı Dijital Osiloskop

Rigol DS1102Z-E Dijital Osiloskop, 100 MHz bant genişliği, 2 analog kanal ve 1 GSa/s gerçek zamanlı örnekleme oranıyla elektronik ölçüm, bakım, eğitim ve devre geliştirme uygulamaları için tasarlanmış yüksek performanslı bir ölçüm cihazıdır.

Rigol DS1102Z-E Teknik Dokümanı

24 Mpts’ye kadar ulaşan hafıza derinliği sayesinde uzun süreli sinyallerin ayrıntılı şekilde kaydedilmesine ve incelenmesine olanak tanır. 30.000 wfms/s’ye varan dalga biçimi yakalama hızı ise anlık, tekrarlanan veya düşük olasılıkla ortaya çıkan anormal sinyallerin daha kolay tespit edilmesini sağlar.

17,8 cm genişliğindeki 800 × 480 piksel renkli TFT LCD ekranı; dalga biçimlerinin, ölçüm sonuçlarının ve FFT analizlerinin net ve kolay okunabilir şekilde görüntülenmesini sağlar. Kullanıcı dostu kontrol paneli ve işlevsel menü yapısı sayesinde temel ölçümlerden kapsamlı devre analizlerine kadar pratik kullanım sunar.

Rigol DS1102Z-E Dijital Osiloskop Özellikleri

• Bant Genişliği: 100 MHz
• Analog Kanal Sayısı: 2 kanal
• Gerçek Zamanlı Örnekleme Oranı: 1 GSa/s
• Hafıza Derinliği: 24 Mpts’ye kadar
• Dalga Biçimi Yakalama Hızı: 30.000 wfms/s’ye kadar
• Ekran: 17,8 cm renkli TFT LCD
• Ekran Çözünürlüğü: 800 × 480 piksel
• Görüntüleme Fonksiyonları: Dalga biçimi, FFT ve ölçüm sonuçları
• Prob Desteği: 1X ve 10X ayarlanabilir pasif prob

Gelişmiş Sinyal Analizi

Rigol DS1102Z-E, gerçek zamanlı sinyallerin yanı sıra tekrarlanan ve anormal dalga biçimlerinin ayrıntılı olarak incelenmesini sağlar. Yüksek yakalama hızı, devrelerde meydana gelen kısa süreli sinyal bozulmalarının ve beklenmeyen olayların daha hızlı belirlenmesine yardımcı olur.

Dalga biçimleri, FFT spektrum analizi ve farklı ölçüm fonksiyonları aynı ekran üzerinde görüntülenebilir. Akıllı ekran yerleşimi sayesinde sinyaller için mümkün olan en geniş görüntüleme alanı kullanılır.

Kullanım Alanları

• Elektronik devre geliştirme ve hata ayıklama
• Bakım ve teknik servis çalışmaları
• Ar-Ge ve laboratuvar uygulamaları
• Meslek lisesi ve üniversite laboratuvarları
• Güç kaynağı ve kontrol devresi analizleri
• Analog ve dijital sinyal incelemeleri
• Üretim ve kalite kontrol uygulamaları

Standart Aksesuarlar

• 2 adet Rigol PVP3150 150 MHz pasif prob
• 1X ve 10X ayarlanabilir prob desteği
• Kullanım kılavuzu
• Güç kablosu
• USB bağlantı kablosu

Rigol DS1102Z-E 100 MHz Dijital Osiloskop; yüksek örnekleme oranı, geniş hafıza kapasitesi, hızlı dalga biçimi yakalama performansı ve kullanıcı dostu arayüzüyle profesyonel ve eğitim amaçlı elektronik ölçüm uygulamaları için ideal bir çözümdür.
