Rigol DS1104Z Plus 100MHz 4 Kanallı Dijital Depolamalı Osiloskop
Rigol DS1104Z Plus 100MHz 4 Kanallı Dijital Depolamalı Osiloskop
Youtube İnceleme Videosu
Rigol DS1104Z Plus, elektronik tasarım, Ar-Ge, eğitim, bakım ve endüstriyel test uygulamaları için geliştirilmiş yüksek performanslı bir dijital depolamalı osiloskoptur. 100MHz bant genişliği, 4 analog kanal desteği, 1GSa/s gerçek zamanlı örnekleme hızı ve yüksek bellek kapasitesi sayesinde karmaşık sinyallerin detaylı analizini gerçekleştirir.
MSO Ready altyapısına sahip olan DS1104Z Plus, ihtiyaç duyulduğunda opsiyonel lojik analizör modülü eklenerek karma sinyal osiloskobu (MSO) olarak kullanılabilir. Böylece dijital ve analog sinyaller aynı platform üzerinden analiz edilebilir.

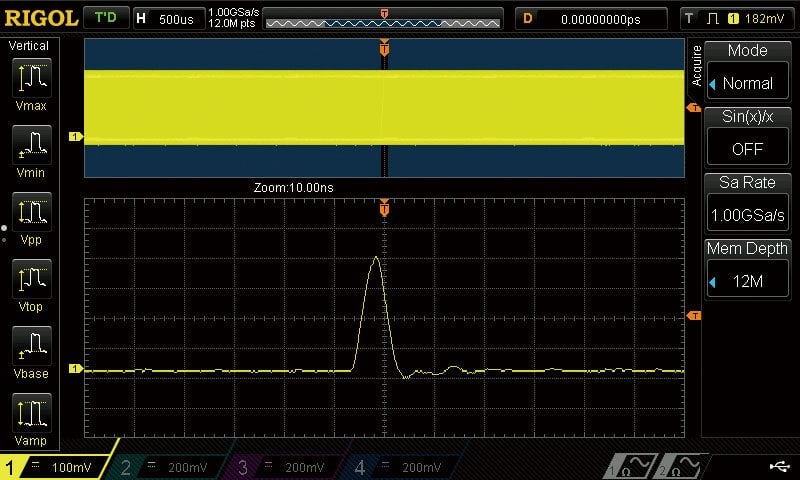

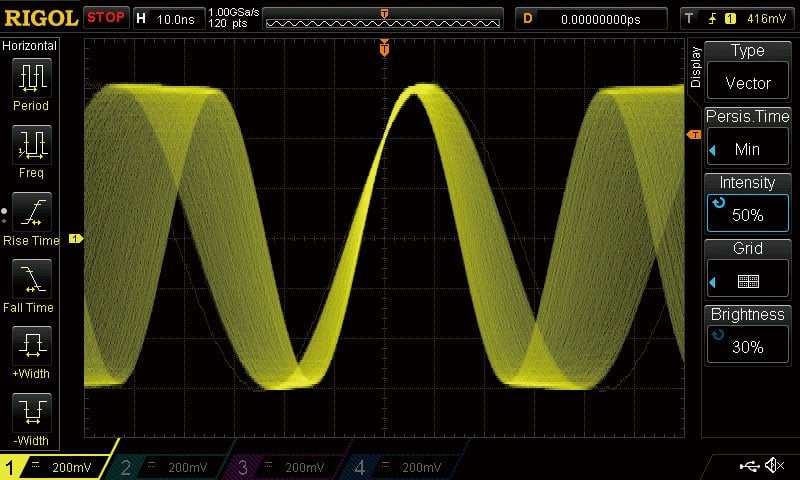

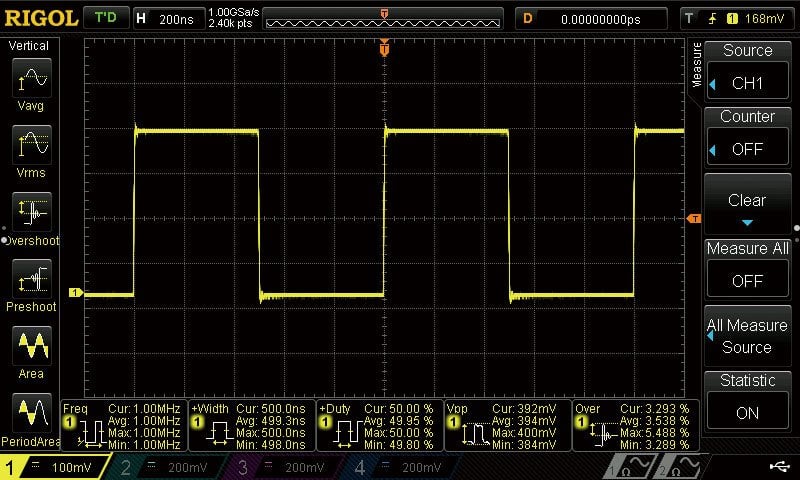

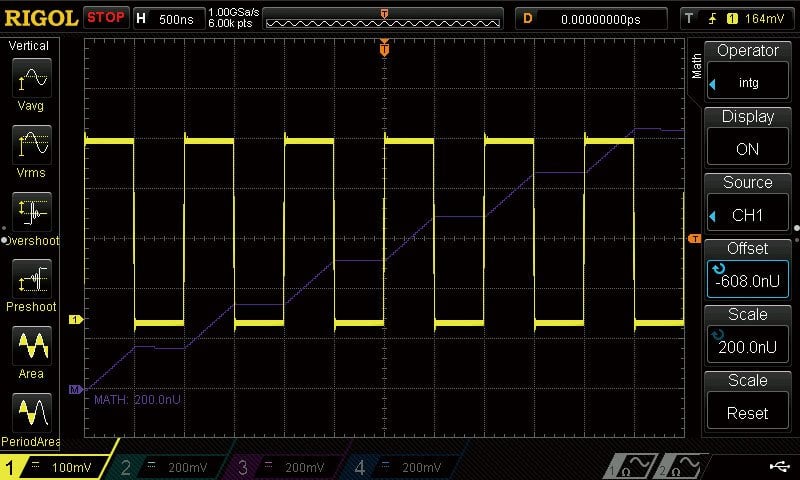

30.000 wfms/s dalga formu yakalama hızı sayesinde geçici ve anormal sinyaller hızlı şekilde tespit edilir. Geniş hafıza kapasitesi ise uzun süreli sinyal kayıtlarında yüksek detay seviyesi sunar.
DS1104Z Plus Teknik Dokümanı
Öne Çıkan Özellikler

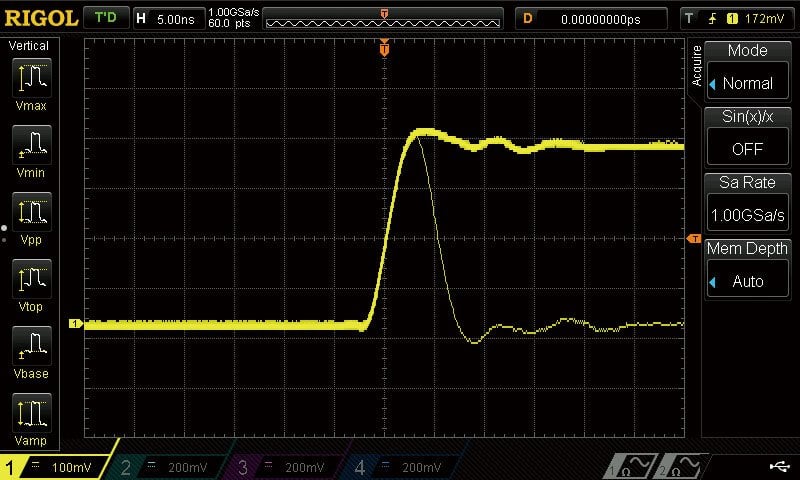

- 100 MHz bant genişliği

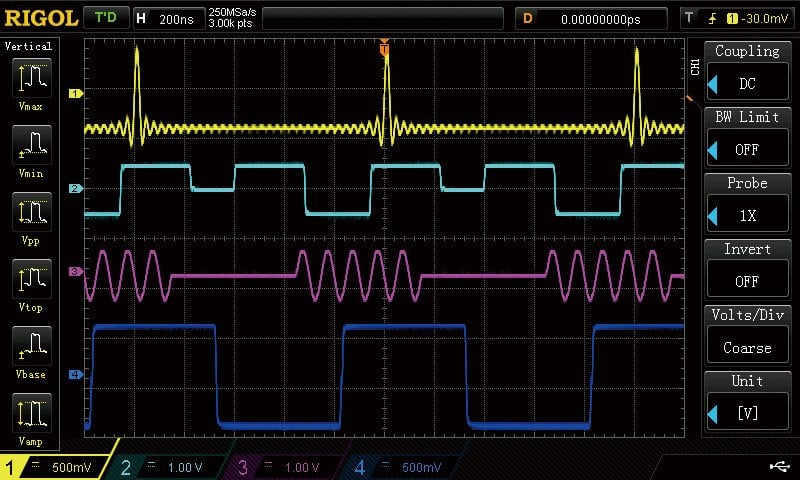

- 4 analog giriş kanalı
- MSO Ready yapısı ile opsiyonel lojik analizör desteği
- 1 GSa/s gerçek zamanlı örnekleme hızı
- 24 Mpts'e kadar bellek derinliği
- 30.000 wfms/s dalga formu yakalama hızı

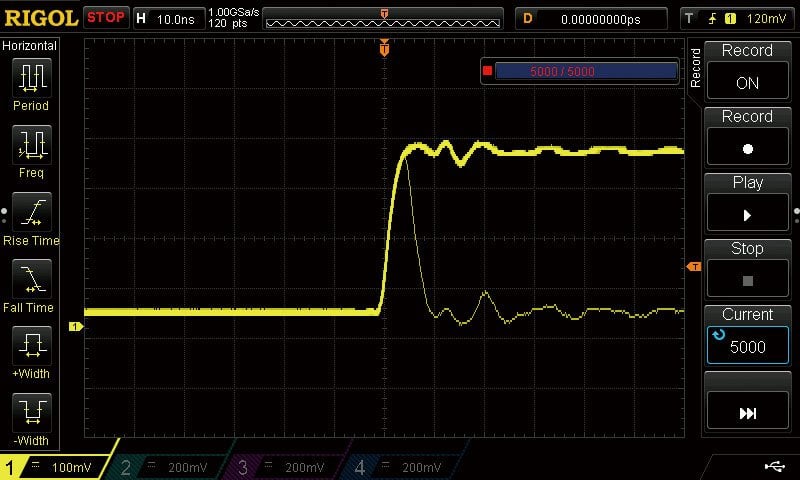

- 60.000 kareye kadar kayıt ve oynatma özelliği

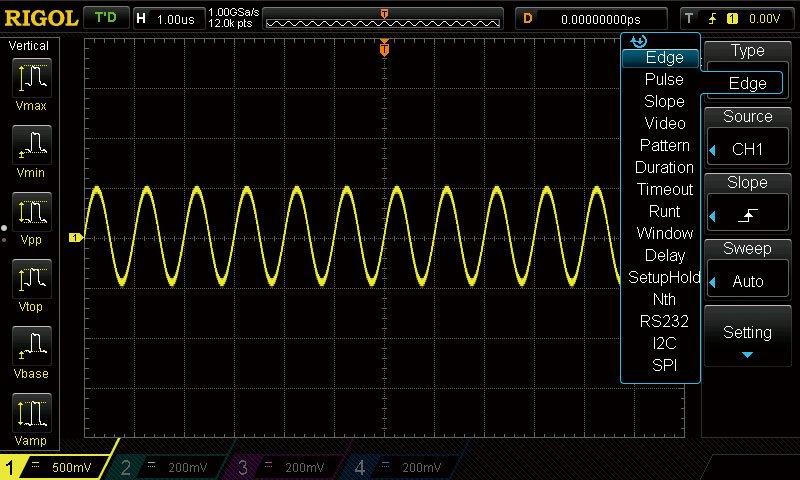

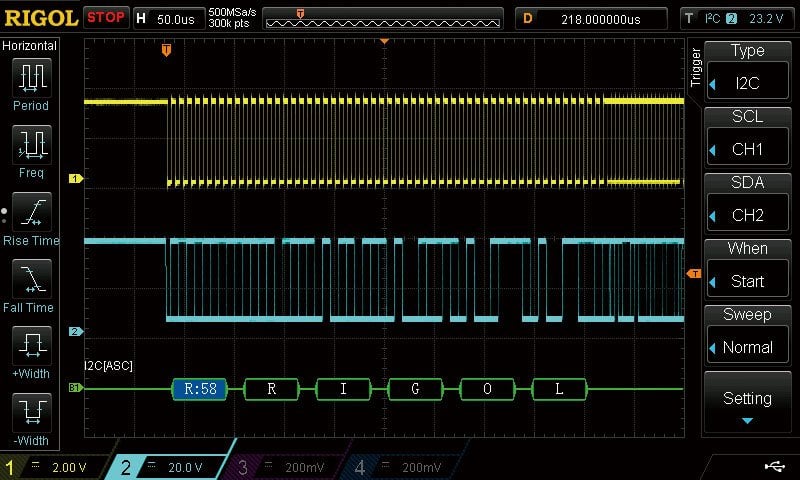

- RS232, I²C ve SPI seri veri yolu tetikleme ve çözümleme desteği (opsiyonel)
- Düşük gürültülü yüksek dinamik aralık tasarımı
- USB bağlantısı ve bilgisayar yazılım desteği
- 3 yıl üretici garantisi
Kullanım Alanları
- Elektronik devre tasarımı ve geliştirme
- Ar-Ge laboratuvarları
- Üniversite ve eğitim laboratuvarları
- Gömülü sistem geliştirme
- Mikrodenetleyici uygulamaları
- Endüstriyel bakım ve arıza analizi
- Seri haberleşme protokol analizleri
- Güç elektroniği testleri
Teknik Özellikler
| Bant Genişliği | 100 MHz |
| Analog Kanal Sayısı | 4 |
| Dijital Kanal Desteği | 16 Kanal (Opsiyonel MSO Kiti) |
| Maksimum Örnekleme Hızı | 1 GSa/s (1 Kanal) |
| Örnekleme Hızı (2 Kanal) | 500 MSa/s |
| Örnekleme Hızı (3-4 Kanal) | 250 MSa/s |
| Bellek Derinliği | 24 Mpts (Tek Kanal) |
| Dalga Formu Yakalama Hızı | 30.000 wfms/s |
| Kayıt ve Oynatma | 60.000 Kareye Kadar |
| Dikey Ölçek | 1 mV/div ~ 10 V/div |
| Seri Veri Analizi | RS232, I²C, SPI (Opsiyonel) |
| MSO Desteği | Var (Opsiyonel Aktivasyon) |
Standart Kutu İçeriği
- Rigol DS1104Z Plus Dijital Osiloskop
- 4 Adet Rigol PVP2150 / RP2200 150 MHz Pasif Prob
- USB Bağlantı Kablosu
- Bilgisayar Yazılımı
- Kullanım Kılavuzu
- Güç Kablosu
Not: Dijital kanal ve seri veri çözümleme özellikleri opsiyonel lisans ve aksesuarlar ile aktif hale getirilebilir.
| Kanal Sayısı | : | 4 Kanal |
| Frekans Değeri | : | 100 Mhz |
| Kullanım Türü | : | Masaüstü Tipi |
