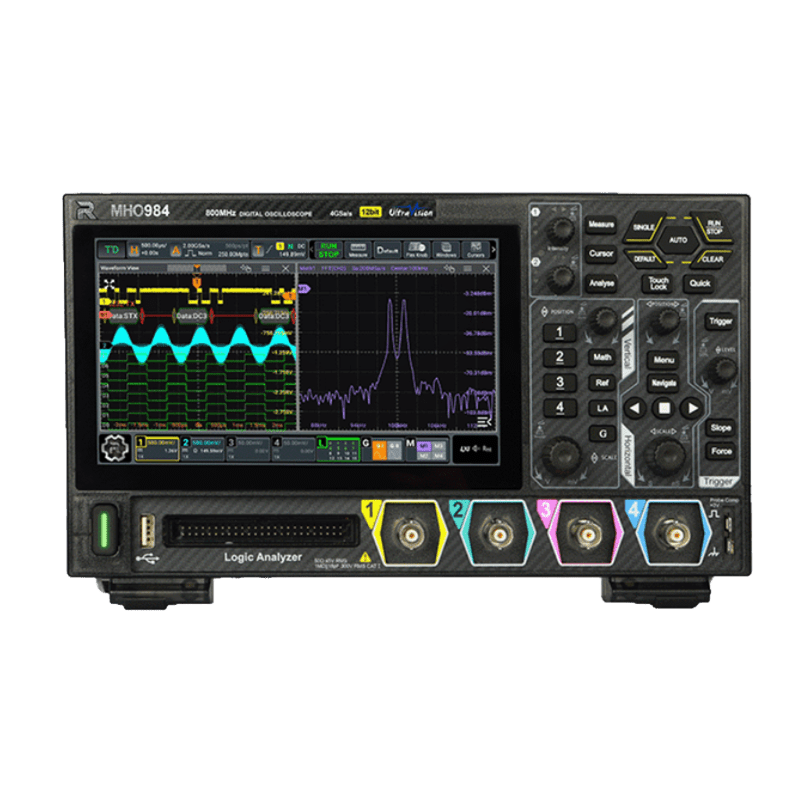

Rigol MHO934 350 MHz 4 Kanal 4 GSa/s 12 Bit Dijital Osiloskop
Rigol MHO934 350 MHz 4 Kanal 4 GSa/s 12 Bit Dijital Osiloskop
Rigol MHO934 Dijital Osiloskop; 350 MHz bant genişliği, 4 analog kanal, 4 GSa/s gerçek zamanlı örnekleme oranı ve 12 bit dikey çözünürlüğüyle profesyonel elektronik ölçüm ve sinyal analizi uygulamaları için geliştirilmiş yüksek performanslı bir ölçüm cihazıdır.
MHO900 Kullanım Kılavuzu
RIGOL’un ultra taşınabilir osiloskop ailesinde yer alan MHO900 serisi; gelişmiş ölçüm kabiliyetlerini kompakt ve hafif bir gövdede bir araya getirir. Yalnızca 1,6 kg ağırlığındaki cihaz; laboratuvar, teknik servis, üretim hattı, eğitim ortamı ve saha çalışmalarında kolaylıkla kullanılabilir.
4 GSa/s gerçek zamanlı örnekleme oranı, hızlı değişen sinyallerin ayrıntılı şekilde yakalanmasına yardımcı olur. 500 Mpts’ye kadar artırılabilen opsiyonel hafıza derinliği ise uzun süreli dalga biçimlerinin yüksek örnekleme ayrıntısı korunarak kaydedilmesini ve incelenmesini sağlar.
Ürün görselleri temsilidir.
Rigol MHO934 Teknik Özellikleri
| Model | MHO934 |
| Bant Genişliği | 350 MHz |
| Analog Kanal Sayısı | 4 kanal |
| Gerçek Zamanlı Örnekleme Oranı | 4 GSa/s |
| Maksimum Hafıza Derinliği | 500 Mpts’ye kadar, opsiyonel |
| Yükselme Süresi | 1 ns, 50 Ω altında hesaplanan, %10–%90 tipik |
| Dikey Çözünürlük | 12 bit |
| Maksimum Dalga Biçimi Yakalama Oranı | 1.000.000 wfms/s |
| Dijital Kanal Desteği | 16 kanal, opsiyonel dijital prob ile |
| Sinyal Kaynağı Desteği | 100 MHz, 2 kanal, opsiyonel |
| Ekran | 7 inç dokunmatik ekran |
| Boyutlar | 265,35 × 161,75 × 77,38 mm |
| Ağırlık | 1,6 kg, paket hariç |
350 MHz Bant Genişliği
350 MHz bant genişliği; yüksek frekanslı analog ve dijital sinyallerin ayrıntılı şekilde görüntülenmesini sağlar. Hızlı anahtarlama yapan elektronik devreler, haberleşme sistemleri, motor sürücüleri ve yüksek hızlı kontrol kartlarında kapsamlı ölçüm yapılmasına yardımcı olur.
4 Analog Kanal
Dört analog kanal, farklı devre noktalarındaki sinyallerin aynı anda görüntülenmesine olanak tanır. Kanallar arasındaki genlik, faz ve zamanlama ilişkileri tek ekran üzerinden karşılaştırılarak elektronik sistemlerin çalışma yapısı ayrıntılı şekilde analiz edilebilir.
4 GSa/s Gerçek Zamanlı Örnekleme
4 GSa/s gerçek zamanlı örnekleme oranı, hızlı değişen dalga biçimlerinin daha fazla veri noktasıyla yakalanmasını destekler. Dar darbeler, kısa süreli geçişler ve yüksek hızlı sinyal değişimleri daha doğru ve ayrıntılı biçimde görüntülenebilir.
12 Bit Yüksek Çözünürlük
12 bit dikey çözünürlük, sinyallerde bulunan küçük genlik değişimlerinin ve düşük seviyeli ayrıntıların daha net görüntülenmesine yardımcı olur. Sensör çıkışları, güç kaynağı dalgalanmaları, hassas analog devreler ve sinyal üzerindeki küçük bozulmalar ayrıntılı şekilde incelenebilir.
500 Mpts’ye Kadar Hafıza Derinliği
Opsiyonel olarak 500 Mpts’ye kadar artırılabilen hafıza derinliği, uzun süreli sinyallerin yüksek örnekleme ayrıntısıyla kaydedilmesini sağlar. Kaydedilen dalga biçiminin belirli bölgelerine yakınlaştırma yapılarak kısa süreli anomaliler, zamanlama problemleri ve beklenmeyen sinyal değişimleri detaylı olarak analiz edilebilir.
1.000.000 wfms/s Dalga Biçimi Yakalama Oranı
1.000.000 wfms/s’ye ulaşan dalga biçimi yakalama oranı, düşük olasılıkla meydana gelen geçici olayların ve anormal sinyallerin daha hızlı tespit edilmesini sağlar. Bu yüksek yakalama performansı, devre hata ayıklama ve arıza tespit süreçlerinin daha verimli yürütülmesine yardımcı olur.
16 Dijital Kanal Desteği
Opsiyonel dijital prob kullanıldığında 16 dijital kanal desteğinden yararlanılabilir. Böylece analog ve dijital sinyaller birlikte görüntülenerek mikrodenetleyici, FPGA, dijital kontrol kartı ve gömülü sistem uygulamalarında karma sinyal analizi yapılabilir.
Opsiyonel 100 MHz Sinyal Kaynağı
Rigol MHO934, opsiyonel olarak 100 MHz bant genişliğine sahip 2 kanallı sinyal kaynağı desteği sunar. Bu özellik etkinleştirildiğinde test sinyalleri oluşturulabilir ve elektronik devrelerin bu sinyallere verdiği tepkiler osiloskop kanalları üzerinden incelenebilir.
Opsiyonel sinyal kaynağı; filtre, yükselteç, sensör devresi, kontrol kartı ve farklı analog devrelerin test edilmesini kolaylaştırır.
7 İnç Dokunmatik Ekran
7 inç dokunmatik ekran; dalga biçimlerinin, ölçüm değerlerinin ve analiz sonuçlarının kolaylıkla görüntülenmesini sağlar. Dokunmatik kullanıcı arayüzü üzerinden kanal, tetikleme, zaman tabanı ve ölçüm ayarları hızlı ve pratik şekilde kontrol edilebilir.
Kompakt ve Taşınabilir Tasarım
265,35 × 161,75 × 77,38 mm boyutları ve paket hariç 1,6 kg ağırlığıyla Rigol MHO934, yüksek performanslı ölçüm özelliklerini taşınabilir bir gövdede sunar. Kompakt yapısı sayesinde masaüstü kullanımın yanı sıra saha ölçümleri ve mobil teknik servis uygulamaları için de uygundur.
Kullanım Alanları
- Elektronik devre tasarımı ve geliştirme
- Devre hata ayıklama ve arıza tespiti
- Yüksek frekanslı sinyal ölçümleri
- Analog, dijital ve karma sinyal analizi
- Gömülü sistem ve mikrodenetleyici uygulamaları
- FPGA ve dijital kontrol kartı testleri
- Güç elektroniği ve motor sürücü sistemleri
- Haberleşme ve yüksek hızlı veri devreleri
- Sensör ve otomasyon sistemi testleri
- Teknik servis ve saha ölçümleri
- Ar-Ge, üretim ve kalite kontrol çalışmaları
- Üniversite ve meslek lisesi laboratuvarları
Önemli Not: 500 Mpts maksimum hafıza derinliği, 16 dijital kanal için gerekli prob ve 100 MHz 2 kanallı sinyal kaynağı özellikleri opsiyoneldir. Satın alma öncesinde standart paket içeriğinin ve etkinleştirilmiş seçeneklerin kontrol edilmesi önerilir.
Rigol MHO934 350 MHz Dijital Osiloskop; 4 analog kanal, 4 GSa/s örnekleme oranı, 12 bit yüksek çözünürlük, hızlı dalga biçimi yakalama performansı ve taşınabilir tasarımıyla profesyonel elektronik ölçüm ve analiz uygulamaları için güçlü bir çözüm sunar.
