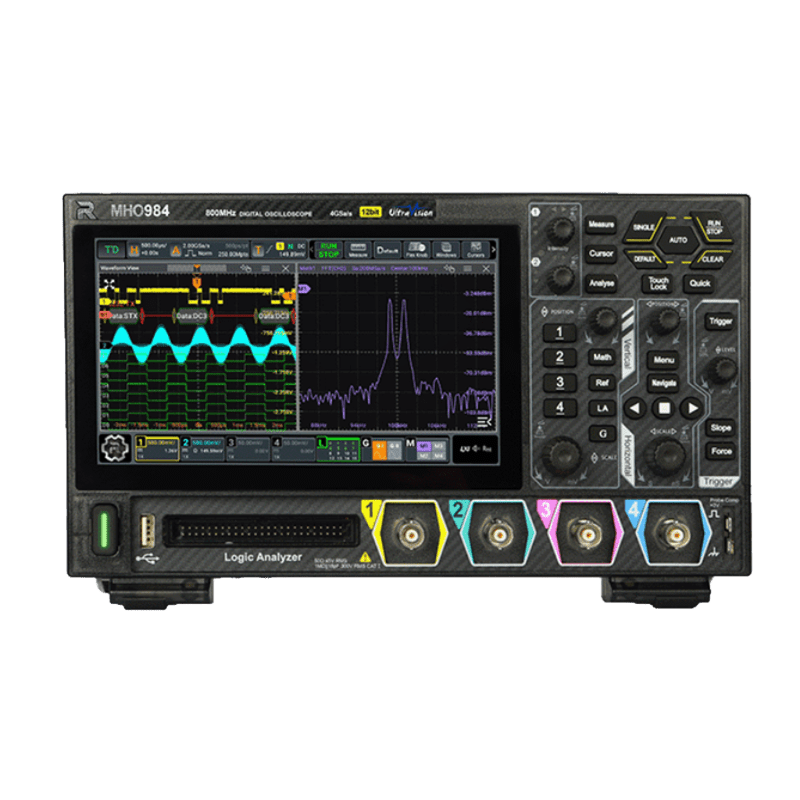

Rigol MHO984 800 MHz 4 Kanal 4 GSa/s 12 Bit Dijital Osiloskop

Rigol MHO984 800 MHz 4 Kanal 4 GSa/s 12 Bit Dijital Osiloskop

Rigol MHO984 Dijital Osiloskop; 800 MHz bant genişliği, 4 analog kanal, 4 GSa/s gerçek zamanlı örnekleme oranı ve 12 bit dikey çözünürlüğüyle yüksek hızlı elektronik sinyallerin hassas şekilde analiz edilmesi için geliştirilmiş profesyonel bir ölçüm cihazıdır.

MHO900 Data Sheet

RIGOL’un ultra taşınabilir osiloskop ailesinin üyelerinden biri olan MHO900 serisi, gelişmiş ölçüm ve analiz özelliklerini kompakt bir gövdede bir araya getirir. Yalnızca 1,6 kg ağırlığındaki Rigol MHO984; elektronik laboratuvarları, teknik servisler, Ar-Ge birimleri, üretim tesisleri ve saha çalışmaları için taşınabilir bir ölçüm çözümü sunar.

4 GSa/s gerçek zamanlı örnekleme oranı sayesinde hızlı değişen sinyaller yüksek ayrıntıyla görüntülenebilir. Opsiyonel olarak 500 Mpts’ye kadar artırılabilen hafıza derinliği, uzun süreli sinyal kayıtlarının yüksek örnekleme ayrıntısı korunarak incelenmesine olanak tanır.

Ürün görselleri temsilidir.

Rigol MHO984 Teknik Özellikleri

800 MHz Bant Genişliği

800 MHz bant genişliği, yüksek frekanslı analog ve dijital sinyallerin ayrıntılı şekilde görüntülenmesini sağlar. Hızlı veri hatları, yüksek hızlı haberleşme devreleri, hızlı anahtarlama sistemleri, FPGA uygulamaları ve gelişmiş elektronik kontrol kartları üzerinde kapsamlı ölçüm yapılmasına yardımcı olur.

4 Analog Kanal

Dört analog kanal sayesinde farklı devre noktalarındaki sinyaller eş zamanlı olarak görüntülenebilir. Kanallar arasındaki genlik, faz ve zamanlama ilişkileri tek ekran üzerinden karşılaştırılarak elektronik sistemlerin genel çalışma yapısı ayrıntılı şekilde analiz edilebilir.

Çok kanallı yapı; güç elektroniği, motor sürücüleri, mikroişlemci sistemleri, haberleşme kartları ve senkron çalışan devrelerde önemli ölçüm avantajı sağlar.

4 GSa/s Gerçek Zamanlı Örnekleme

4 GSa/s gerçek zamanlı örnekleme oranı, hızlı değişen sinyallerin yüksek sayıda veri noktasıyla yakalanmasına yardımcı olur. Dar darbeler, kısa süreli geçişler, hızlı yükselen kenarlar ve yüksek frekanslı dalga biçimleri daha ayrıntılı biçimde görüntülenebilir.

12 Bit Yüksek Çözünürlük

12 bit dikey çözünürlük, sinyal içerisindeki küçük genlik değişimlerinin ve düşük seviyeli ayrıntıların daha net görüntülenmesini sağlar. Hassas analog sinyaller, sensör çıkışları, güç kaynağı dalgalanmaları ve sinyal üzerindeki küçük bozulmalar ayrıntılı şekilde incelenebilir.

437 ps Yükselme Süresi

437 ps tipik yükselme süresi, hızlı kenar geçişlerine sahip sinyallerin daha doğru biçimde görüntülenmesine yardımcı olur. Bu özellik; yüksek hızlı dijital devreler, haberleşme sistemleri ve hızlı anahtarlama uygulamalarının analizinde önemli avantaj sunar.

500 Mpts’ye Kadar Hafıza Derinliği

Opsiyonel olarak 500 Mpts’ye kadar artırılabilen hafıza derinliği, uzun süreli dalga biçimlerinin yüksek örnekleme ayrıntısı korunarak kaydedilmesini sağlar. Kaydedilen sinyalin belirli bölümlerine yakınlaştırma yapılarak kısa süreli anomaliler, zamanlama problemleri ve beklenmeyen sinyal değişimleri ayrıntılı şekilde incelenebilir.

1.000.000 wfms/s Dalga Biçimi Yakalama Oranı

1.000.000 wfms/s’ye ulaşan dalga biçimi yakalama oranı, düşük olasılıkla meydana gelen geçici olayların ve anormal sinyallerin daha hızlı tespit edilmesini destekler. Bu yüksek yakalama performansı, devre hata ayıklama ve arıza tespit süreçlerinin daha verimli gerçekleştirilmesine yardımcı olur.

16 Dijital Kanal Desteği

Opsiyonel dijital prob kullanıldığında 16 dijital kanal desteğinden yararlanılabilir. Böylece analog ve dijital sinyaller birlikte görüntülenerek mikrodenetleyici, FPGA, dijital kontrol kartı ve gömülü sistem uygulamalarında karma sinyal analizi gerçekleştirilebilir.

Opsiyonel 100 MHz İki Kanallı Sinyal Kaynağı

Rigol MHO984, opsiyonel olarak 100 MHz bant genişliğine sahip iki kanallı sinyal kaynağı desteği sunar. Bu özellik etkinleştirildiğinde farklı test sinyalleri oluşturulabilir ve elektronik devrelerin bu sinyallere verdiği tepkiler osiloskop kanalları üzerinden eş zamanlı olarak incelenebilir.

Sinyal kaynağı desteği; filtrelerin, yükselteçlerin, sensör devrelerinin, kontrol kartlarının ve farklı analog elektronik sistemlerin test edilmesini kolaylaştırır.

7 İnç Dokunmatik Ekran

7 inç dokunmatik ekran; dalga biçimlerinin, ölçüm değerlerinin ve analiz sonuçlarının kolaylıkla görüntülenmesini sağlar. Dokunmatik kullanıcı arayüzü üzerinden kanal, tetikleme, zaman tabanı ve ölçüm ayarları hızlı ve pratik şekilde kontrol edilebilir.

Kompakt ve Taşınabilir Tasarım

265,35 × 161,75 × 77,38 mm boyutları ve paket hariç 1,6 kg ağırlığıyla Rigol MHO984, yüksek performanslı ölçüm özelliklerini taşınabilir bir gövdede sunar. Kompakt yapısı sayesinde masaüstü kullanımın yanı sıra saha ölçümleri ve mobil teknik servis uygulamaları için de uygundur.

Kullanım Alanları

• Yüksek hızlı elektronik devre tasarımı
• Devre hata ayıklama ve arıza tespiti
• Yüksek frekanslı sinyal ölçümleri
• Analog, dijital ve karma sinyal analizi
• Gömülü sistem ve mikrodenetleyici uygulamaları
• FPGA ve dijital kontrol kartı testleri
• Haberleşme ve yüksek hızlı veri devreleri
• Güç elektroniği ve motor sürücü sistemleri
• Sensör ve otomasyon sistemi testleri
• Teknik servis ve saha ölçümleri
• Ar-Ge, üretim ve kalite kontrol çalışmaları
• Üniversite ve ileri seviye elektronik laboratuvarları

Önemli Not: 500 Mpts maksimum hafıza derinliği, 16 dijital kanal için gerekli dijital prob ve 100 MHz iki kanallı sinyal kaynağı özellikleri opsiyoneldir. Satın alma öncesinde standart paket içeriğinin ve etkinleştirilmiş seçeneklerin kontrol edilmesi önerilir.

Rigol MHO984 800 MHz Dijital Osiloskop; 4 analog kanal, 4 GSa/s örnekleme oranı, 12 bit yüksek çözünürlük, 437 ps yükselme süresi ve ultra taşınabilir tasarımıyla profesyonel yüksek hızlı elektronik ölçüm ve analiz uygulamaları için güçlü bir çözüm sunar.
