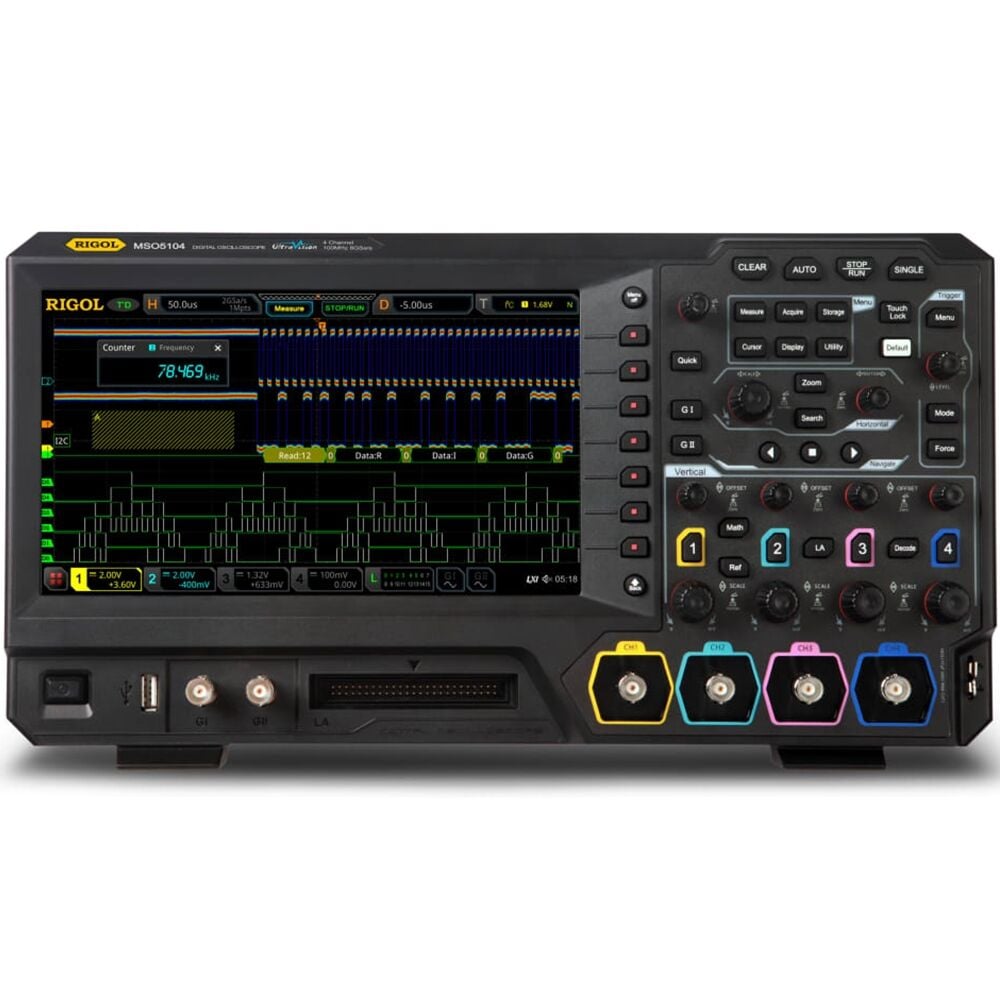

Rigol MSO5104 100 MHz 4 Kanallı 8 GSa/s Lojik Analizörlü Dijital Osiloskop

Rigol MSO5104 100 MHz 4 Kanallı Lojik Analizörlü Dijital Osiloskop

Rigol MSO5104 Dijital Osiloskop; 100 MHz bant genişliği, 4 analog kanal, 8 GSa/s’ye varan gerçek zamanlı örnekleme oranı ve kanal başına standart 50 Mpts hafıza derinliğiyle profesyonel elektronik ölçüm ve sinyal analizi uygulamaları için geliştirilmiş çok işlevli bir ölçüm cihazıdır.

MSO5000 Teknik Dokümanı

RIGOL tarafından geliştirilen UltraVision II teknolojisini temel alan MSO5000 serisi; osiloskop, spektrum analizörü, lojik analizör, sinyal jeneratörü, dijital voltmetre, frekans sayıcı ve güç analizörü fonksiyonlarını tek cihazda bir araya getirir.

300.000 wfms/s’ye kadar ulaşan dalga biçimi yakalama oranı, kısa süreli sinyal bozulmalarının ve tekrarlanması zor anormal olayların daha hızlı belirlenmesini sağlar. 200 Mpts’ye kadar ulaşabilen hafıza derinliği ise uzun süreli sinyallerin yüksek ayrıntı seviyesi korunarak kaydedilmesine ve incelenmesine yardımcı olur.

Rigol MSO5104 Genel Özellikleri

• Bant Genişliği: 100 MHz
• Analog Kanal Sayısı: 4 kanal
• Dijital Kanal Desteği: 16 kanal
• Gerçek Zamanlı Örnekleme Oranı: 8 GSa/s’ye kadar
• Standart Hafıza Derinliği: Kanal başına 50 Mpts
• Maksimum Hafıza Derinliği: 200 Mpts’ye kadar
• Dalga Biçimi Yakalama Oranı: 300.000 wfms/s’ye kadar
• Ekran: 9 inç renkli ekran
• Sinyal Jeneratörü: 25 MHz
• Teknoloji Platformu: RIGOL UltraVision II
• Karma Sinyal Probu: PLA2216 opsiyonel olarak satın alınmalıdır

7 Farklı Ölçüm Fonksiyonu Bir Arada

Rigol MSO5104, farklı elektronik ölçüm cihazlarının işlevlerini tek bir platformda birleştirerek çalışma alanından tasarruf sağlar. Cihazın sunduğu ölçüm ve analiz fonksiyonları aşağıdaki gibidir:

• Dijital osiloskop
• FFT fonksiyonlu spektrum analizörü
• 16 kanallı lojik analizör
• 25 MHz sinyal jeneratörü
• Dijital voltmetre
• Yüksek hassasiyetli frekans sayıcı
• Güç analizörü

4 Analog ve 16 Dijital Kanal Desteği

Dört analog kanal, farklı devre noktalarındaki sinyallerin eş zamanlı olarak görüntülenmesine ve karşılaştırılmasına olanak tanır. Faz farklılıkları, zamanlama ilişkileri ve kanallar arasındaki sinyal etkileşimleri aynı ekran üzerinden analiz edilebilir.

Opsiyonel Rigol PLA2216 dijital prob kullanıldığında 16 dijital kanal desteğinden yararlanılabilir. Bu sayede analog ve dijital sinyaller birlikte incelenerek mikrodenetleyici, FPGA, dijital kontrol kartı ve gömülü sistem uygulamalarında karma sinyal analizi gerçekleştirilebilir.

8 GSa/s Yüksek Örnekleme Oranı

8 GSa/s’ye kadar ulaşan gerçek zamanlı örnekleme oranı, hızlı değişen sinyallerin daha fazla örnekleme noktasıyla yakalanmasına yardımcı olur. Yüksek hızlı dijital devreler, haberleşme sinyalleri ve hızlı anahtarlama uygulamalarında dalga biçimlerinin ayrıntılı şekilde görüntülenmesini destekler.

200 Mpts’ye Kadar Hafıza Derinliği

Kanal başına standart 50 Mpts hafıza sunan Rigol MSO5104, toplamda 200 Mpts’ye kadar ulaşabilen kayıt kapasitesiyle uzun süreli dalga biçimlerinin ayrıntılı olarak incelenmesini sağlar.

Kullanıcılar kaydedilen sinyalin belirli bölgelerine yakınlaştırma yaparak kısa süreli anomalileri, zamanlama problemlerini ve beklenmeyen sinyal değişimlerini daha kolay belirleyebilir.

300.000 wfms/s Dalga Biçimi Yakalama Oranı

300.000 wfms/s’ye kadar ulaşan dalga biçimi yakalama oranı, düşük olasılıkla meydana gelen geçici olayların ve anlık sinyal bozulmalarının daha hızlı görüntülenmesine yardımcı olur. Bu özellik, devre hata ayıklama ve arıza tespit süreçlerinin daha verimli yürütülmesini sağlar.

FFT Spektrum Analizi

FFT fonksiyonu sayesinde ölçülen sinyallerin frekans bileşenleri analiz edilebilir. Harmonikler, parazitler, gürültüler ve sinyal içerisindeki istenmeyen frekans bileşenleri görüntülenerek elektronik devrelerin frekans alanındaki davranışları incelenebilir.

25 MHz Sinyal Jeneratörü

Dahili 25 MHz sinyal jeneratörü, elektronik devrelerin test edilmesi için farklı test sinyallerinin oluşturulmasına yardımcı olur. Üretilen sinyal devre girişine uygulanabilir ve devrenin verdiği tepki osiloskop kanalları üzerinden eş zamanlı olarak gözlemlenebilir.

Bu fonksiyon; filtre, yükselteç, sensör devresi, kontrol kartı ve çeşitli analog devrelerin test edilmesini kolaylaştırır.

9 İnç Geniş Ekran

9 inç geniş ekran, dört analog kanalın, dijital sinyallerin ve analiz sonuçlarının rahatlıkla görüntülenmesini sağlar. Geniş görüntüleme alanı sayesinde çoklu sinyaller arasındaki ilişkiler daha kolay karşılaştırılabilir.

Kullanım Alanları

• Elektronik devre tasarımı ve geliştirme
• Devre hata ayıklama ve arıza tespiti
• Analog, dijital ve karma sinyal analizi
• Gömülü sistem ve mikrodenetleyici uygulamaları
• FPGA ve dijital kontrol kartı testleri
• Güç elektroniği ve güç kaynağı analizleri
• Frekans ve harmonik analizleri
• Dalga biçimi üretme ve devre testi
• Teknik servis ve bakım uygulamaları
• Ar-Ge, üretim ve kalite kontrol çalışmaları
• Üniversite ve meslek lisesi laboratuvarları

Standart Aksesuarlar

• Rigol MSO5104 dijital osiloskop
• Her kanal için 1 adet Rigol PVP2350 350 MHz pasif prob
• Toplam 4 adet Rigol PVP2350 prob
• Güç kablosu
• USB bağlantı kablosu

Önemli Not: 16 kanallı karma sinyal ve lojik analizör fonksiyonunun kullanılabilmesi için gerekli olan Rigol PLA2216 dijital prob standart pakete dahil değildir ve ayrıca satın alınmalıdır.

Rigol MSO5104 100 MHz Dijital Osiloskop; 4 analog kanal, opsiyonel 16 dijital kanal, 8 GSa/s örnekleme, geniş hafıza kapasitesi ve yedi farklı ölçüm fonksiyonuyla elektronik geliştirme ve profesyonel sinyal analizleri için kapsamlı bir çözüm sunar.
