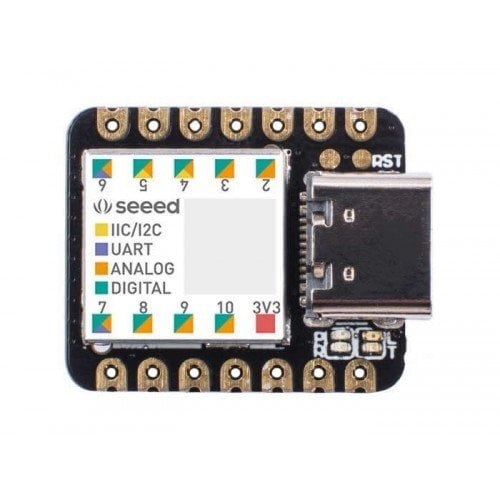

Seeeduino XIAO SAMD21 102010328

Seeeduino XIAO SAMD21 102010328

Seeeduino XIAO, Seeeduino ailesinin en küçük Arduino uyumlu kartıdır. SAMD21 mikroçipiyle entegre edilmiş bir Arduino mikrodenetleyicisidir. Bu kadar küçük bir geliştirme kartı olmasına rağmen zengin arayüzlere sahiptir.

Temel Özellikler

• Güçlü İşlemci: ARM® Cortex®-M0+ 32-bit, 48MHz mikrodenetleyici (SAMD21G18)
  256KB Flash, 32KB SRAM

• Esnek Uyumluluk: Arduino IDE ile uyumlu

• Kolay Proje Kullanımı: Breadboard (devre tahtası) uyumlu

• Küçük Boyut: Parmak ucu kadar küçük (20x17.5 mm); giyilebilir cihazlar ve küçük projeler için ideal

• Zengin Geliştirme Arayüzleri:

  • 11 dijital/analog pin

  • 10 PWM pin

  • 1 DAC çıkış

  • 1 SWD pad arayüzü

  • 1 I2C arayüzü

  • 1 UART arayüzü

  • 1 SPI arayüzü

Açıklama

Seeeduino XIAO’ya bir göz atın; ne kadar küçük ve sevimli! Seeeduino ailesinin en küçük üyesidir. Küçücük boyutuna rağmen, düşük güç tüketimine sahip güçlü bir mikrodenetleyici olan ARM® Cortex®-M0+ (SAMD21G18) işlemciyi barındırır. Bu küçük kart, iyi bir işlem performansı sunarken daha az enerjiye ihtiyaç duyar. Küçük boyutu sayesinde Arduino giyilebilir cihazlar ve küçük projeler için idealdir.

Güçlü işlemcisinin yanı sıra, Seeeduino XIAO birçok başka özellikle de öne çıkar. 14 GPIO pini vardır; bunların 11’i analog, 11’i dijital olarak kullanılabilir. Ayrıca 1 I2C, 1 UART ve 1 SPI arayüzü bulunur. Bazı pinler çok amaçlıdır: A1/D1’den A10/D10’a kadar olan pinlerde PWM özelliği vardır. A0/D0 pini ise DAC fonksiyonuna sahiptir; bu sayede PWM yerine gerçek analog sinyaller alınabilir. Yani, 14 GPIO pini sayesinde daha fazla giriş/çıkış ve arayüz kullanılabilir.

Ayrıca, Seeeduino XIAO USB Type-C arayüzünü destekler; bu hem güç kaynağı hem de kod yükleme için kullanılabilir. Kartın arka tarafında batarya bağlantı pad’leri bulunur; bu da giyilebilir cihaz projelerini mümkün kılar. Güç LED’ine ek olarak, kullanıcı deneyimini iyileştirmek amacıyla bir de kullanıcı LED’i yer alır. Genellikle bu boyuttaki geliştirme kartlarında zamanlama için iç osilatör kullanılırken, XIAO daha hassas zamanlama için ekstra 32.768kHz kristal osilatörle donatılmıştır.

Seeeduino XIAO, Arduino IDE ile tam uyumlu olup, kapsamlı Arduino kütüphanesi desteği ile küçük projelerinizi kolayca geliştirebilirsiniz. Bir tane edinin, kısa sürede seveceksiniz!

Dikkat!

Tüm Giriş/Çıkış (I/O) pinleri 3.3V seviyesindedir. Lütfen bu pinlere 3.3V’tan fazla giriş yapmayın, aksi halde mikrodenetleyici zarar görebilir.
Ayrıntılı ayarlar ve çalıştırma talimatları için Seeeduino XIAO’nun Wiki sayfasını inceleyebilirsiniz.

Teknik Özellikler

• İşlemci: ARM Cortex-M0+ (SAMD21G18), 48MHz

• Depolama: 256KB Flash, 32KB SRAM

• I/O Pinleri: 14 GPIO, 11 analog, 11 dijital, 1 DAC çıkışı

• Arayüzler:

  • 1 I2C

  • 1 UART

  • 1 SPI

• Güç ve Kod Yükleme: USB Type-C

• LED’ler:

  • 1 kullanıcı LED

  • 1 güç LED

  • Seri port yükleme için 2 LED

• Reset Butonu: Kısa devre yapılarak resetleme

• Güç Pad’leri: Batarya ile güç beslemesi için

• Yazılım Uyumluluğu: Arduino IDE uyumlu

• Koruma: Devre koruması için plastik kaplama

• Boyutlar: 20 x 17.5 x 3.5 mm

Tipik Uygulamalar

• Giyilebilir cihazlar

• Hızlı prototipleme (doğrudan PCB’ye bağlanabilir)

• Mini Arduino gereken tüm projeler

• Kendi klavyeni yap

• USB uygulamaları (çok kanallı TTL/USB host modu vb.)

• Çoklu analog veri okuma gerektiren senaryolar

• DAC çıkışı gerektiren projeler
