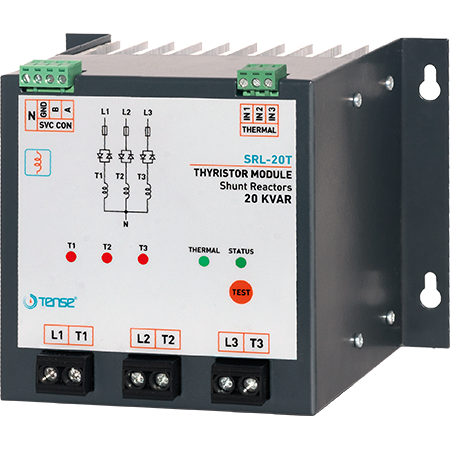

SRL-20T 20kVAr Endüktif Yük Sürücü (SVC)

SRL-20T 20kVAr Endüktif Yük Sürücü (SVC)

Kullanım Kılavuzu

SRL-20T 20kVAr Endüktif Yük Sürücü, SVC (Static Var Compensator) tabanlı kompanzasyon sistemlerinde kullanılmak üzere tasarlanmış yüksek performanslı bir şönt reaktör sürücü ünitesidir. TENSE reaktif güç kontrol röleleri ile birlikte çalışarak endüktif yüklerin hassas şekilde kontrol edilmesini sağlar ve elektrik sistemlerinde reaktif güç dengesinin korunmasına yardımcı olur.

SVC özellikli kompanzasyon sistemlerinde kullanılan SRL-20T, reaktif güç kontrol rölesi tarafından yönetilen şönt reaktörleri sürmek için geliştirilmiştir. Cihaz, faz başına bir adet olmak üzere toplam üç adet monofaze şönt reaktörü kontrol edecek şekilde tasarlanmıştır. Bu yapı sayesinde şönt reaktörler her fazın ihtiyacına göre devreye alınarak daha hassas ve dengeli bir kompanzasyon sağlanır.

SRL-20T endüktif yük sürücüsü, 0% ile 100% arasında devreye alma kapasitesi sayesinde yük değişimlerine hızlı şekilde uyum sağlar. Gecikmesiz müdahale özelliği sayesinde kompanzasyon sistemi anlık yük değişimlerine karşı hızlı tepki verir ve reaktif güç dengesinin korunmasına katkı sağlar.

Her şönt reaktör için ayrı termik giriş bulunması, sistem güvenliğini artırarak aşırı yük ve sıcaklık durumlarına karşı koruma sağlar. Cihaz üzerinde bulunan thermal ve durum bildirim LED’leri sayesinde sistemin çalışma durumu kolayca izlenebilir. Ayrıca T1, T2 ve T3 fazları için ayrı sürme bildirim LED’leri bulunur ve her fazın sürme durumu ayrı ayrı takip edilebilir.

SRL-20T modeli üzerinde bulunan test butonu sayesinde sistem devreye alınmadan önce kontrol edilebilir ve kompanzasyon sisteminin doğru çalıştığı kolayca doğrulanabilir. Bu özellik kurulum ve bakım süreçlerinde önemli kolaylık sağlar.

SRL-20T endüktif yük sürücüsü; SVC kompanzasyon sistemleri, sanayi tesisleri, enerji üretim tesisleri ve yüksek hassasiyetli reaktif güç kontrolü gerektiren elektrik altyapılarında güvenilir ve profesyonel bir çözüm sunar.

Teknik Özellikler

Ürün Tipi: Endüktif Yük Sürücü (SVC)
Model: SRL-20T
Reaktör Sürme Kapasitesi: 30 kVAr (faz başına 6.66 kVAr)
Faz Sayısı: 3 Faz (her faz için ayrı şönt reaktör sürme)
Kontrol: Reaktif güç kontrol rölesi ile uyumlu çalışma
Devreye Alma Aralığı: %0 – %100
Müdahale: Gecikmesiz hızlı devreye alma
Koruma: Her reaktör için ayrı termik giriş
Göstergeler: Thermal ve durum bildirim LED’leri
Sürme Göstergesi: T1, T2 ve T3 için ayrı LED göstergesi
Test Fonksiyonu: Test butonu ile sistem kontrolü
Kullanım Alanı: SVC kompanzasyon sistemleri ve reaktif güç kontrol uygulamaları
