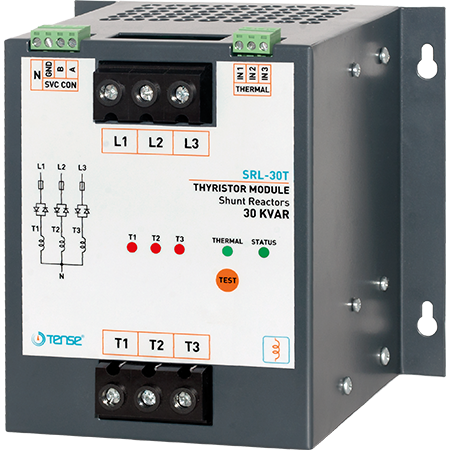

SRL-30T 30kVAr Endüktif Yük Sürücü (SVC)
Kullanım Kılavuzu
SRL-30T 30kVAr Endüktif Yük Sürücü, SVC (Static Var Compensator) tabanlı kompanzasyon sistemlerinde kullanılmak üzere geliştirilmiş yüksek performanslı bir şönt reaktör sürücü ünitesidir. TENSE reaktif güç kontrol röleleri ile birlikte çalışarak endüktif yüklerin hassas şekilde kontrol edilmesini sağlar ve elektrik sistemlerinde reaktif güç dengesinin korunmasına katkıda bulunur.
SVC özellikli kompanzasyon sistemleri için tasarlanan SRL-30T, reaktif güç kontrol rölesine bağlı olarak çalışan şönt reaktörleri sürmek amacıyla geliştirilmiştir. Cihaz, faz başına bir adet olmak üzere toplam üç adet monofaze şönt reaktörü kontrol edebilecek şekilde tasarlanmıştır. Bu sayede her fazın ihtiyacına göre reaktörler devreye alınarak sistemde daha dengeli ve hassas bir kompanzasyon sağlanır.
SRL-30T endüktif yük sürücüsü, %0 ile %100 arasında devreye alma kapasitesi sayesinde sistem yük değişimlerine hızlı şekilde uyum sağlar. Gecikmesiz müdahale özelliği sayesinde kompanzasyon sistemi anlık yük değişimlerine karşı hızlı tepki verir ve reaktif güç dengesinin korunmasına yardımcı olur.
Her şönt reaktör için ayrı termik giriş bulunması, sistem güvenliğini artırarak aşırı yük ve sıcaklık durumlarına karşı koruma sağlar. Cihaz üzerinde bulunan thermal ve durum bildirim LED göstergeleri sayesinde sistemin çalışma durumu kolayca izlenebilir. Ayrıca T1, T2 ve T3 fazları için ayrı sürme bildirim LED’leri bulunur ve her fazın sürme durumu bağımsız şekilde takip edilebilir.
SRL-30T modeli üzerinde bulunan test butonu sayesinde sistem devreye alınmadan önce kontrol edilebilir ve kompanzasyon sisteminin doğru çalıştığı doğrulanabilir. Bu özellik kurulum ve bakım süreçlerinde önemli bir kolaylık sağlar.
Yüksek kapasite ile çalışan sistemlerde oluşabilecek ısıyı kontrol altında tutmak için cihaz üzerinde sürme sırasında devreye giren bir soğutma fanı bulunmaktadır. Bu sayede cihazın daha stabil çalışması sağlanır ve uzun süreli kullanımda performans korunur.
SRL-30T endüktif yük sürücüsü; SVC kompanzasyon sistemleri, sanayi tesisleri, enerji üretim tesisleri ve yüksek hassasiyetli reaktif güç kontrolü gerektiren elektrik altyapılarında güvenilir ve profesyonel bir çözüm sunar.
Teknik Özellikler
Ürün Tipi: Endüktif Yük Sürücü (SVC)
Model: SRL-30T
Reaktör Sürme Kapasitesi: 30 kVAr (faz başına 10 kVAr)
Faz Sayısı: 3 Faz (her faz için ayrı şönt reaktör sürme)
Kontrol: Reaktif güç kontrol rölesi ile uyumlu çalışma
Devreye Alma Aralığı: %0 – %100
Müdahale: Gecikmesiz hızlı devreye alma
Koruma: Her reaktör için ayrı termik giriş
Göstergeler: Thermal ve durum bildirim LED’leri
Sürme Göstergesi: T1, T2 ve T3 için ayrı LED göstergesi
Soğutma: Sürme sırasında devreye giren soğutma fanı
Test Fonksiyonu: Test butonu ile sistem kontrolü
Kullanım Alanı: SVC kompanzasyon sistemleri ve reaktif güç kontrol uygulamaları
