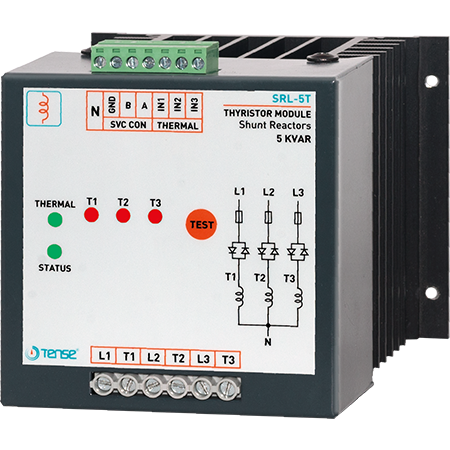

SRL-5T 5kVAr Endüktif Yük Sürücü (SVC)

SRL-5T 5kVAr Endüktif Yük Sürücü (SVC)

Kullanım Kılavuzu

SRL-5T 5kVAr Endüktif Yük Sürücü, SVC (Static Var Compensator) uyumlu kompanzasyon sistemlerinde kullanılmak üzere tasarlanmış yüksek performanslı bir şönt reaktör sürücü ünitesidir. TENSE reaktif güç kontrol röleleri ile birlikte çalışarak endüktif yüklerin hassas şekilde kontrol edilmesini sağlar ve elektrik sistemlerinde reaktif güç dengesinin korunmasına yardımcı olur.

SVC özellikli kompanzasyon sistemlerinde kullanılan SRL-5T, reaktif güç kontrol rölesi tarafından yönetilen endüktif yükleri sürmek için geliştirilmiştir. Cihaz, faz başına bir adet olmak üzere toplam üç adet monofaze şönt reaktörü kontrol edecek şekilde tasarlanmıştır. Bu yapı sayesinde şönt reaktörler her fazın ihtiyaç duyduğu oranda devreye alınarak daha hassas ve dengeli bir kompanzasyon sağlanır.

SRL-5T endüktif yük sürücüsü, şönt reaktörlerin gerektiği kadar devreye alınmasını sağlayarak kompanzasyon sisteminin hızlı ve etkili şekilde müdahale etmesine imkân tanır. 0% ile 100% arasında devreye alma kapasitesi sayesinde sistem yük değişimlerine hızlı şekilde uyum sağlar ve gecikmesiz müdahale ile reaktif güç dengesini korur.

Her şönt reaktör için ayrı termik giriş bulunması sayesinde sistem güvenliği artırılmıştır. Bu özellik, reaktörlerin aşırı yük veya sıcaklık durumlarında korunmasına yardımcı olur. Ayrıca cihaz üzerinde bulunan durum ve termik bildirim LED’leri sayesinde sistemin çalışma durumu kolayca izlenebilir.

SRL-5T modeli üzerinde bulunan test butonu sayesinde sistem devreye alınmadan önce kontrol edilebilir ve kompanzasyon sisteminin doğru çalıştığı kolayca doğrulanabilir. T1, T2 ve T3 sürme bildirim LED’leri sayesinde her faz için sürme durumu ayrı ayrı takip edilebilir.

SRL-5T endüktif yük sürücüsü; SVC tabanlı kompanzasyon sistemleri, sanayi tesisleri, enerji üretim tesisleri ve yüksek hassasiyetli reaktif güç kontrolü gerektiren elektrik altyapılarında güvenilir ve profesyonel bir çözüm sunar.

Teknik Özellikler

Ürün Tipi: Endüktif Yük Sürücü (SVC)
Model: SRL-5T
Reaktör Sürme Kapasitesi: 30 kVAr (faz başına 1.66 kVAr)
Faz Sayısı: 3 Faz (her faz için ayrı şönt reaktör sürme)
Kontrol: Reaktif güç kontrol rölesi ile uyumlu çalışma
Devreye Alma Aralığı: %0 – %100
Müdahale: Gecikmesiz hızlı devreye alma
Koruma: Her reaktör için ayrı termik giriş
Göstergeler: Thermal ve durum bildirim LED’leri
Sürme Göstergesi: T1, T2, T3 fazları için ayrı LED göstergesi
Test Fonksiyonu: Test butonu ile sistem kontrolü
Kullanım Alanı: SVC kompanzasyon sistemleri ve reaktif güç kontrol uygulamaları
