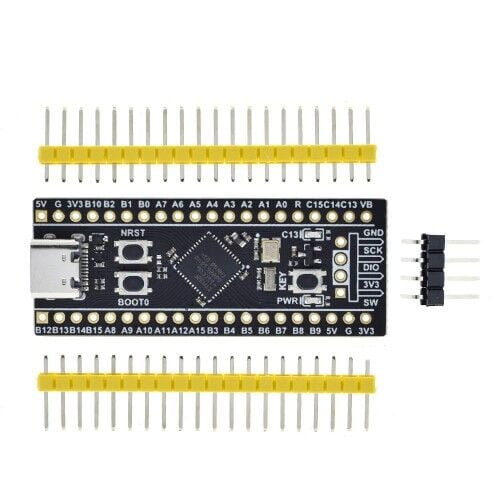

STM32F411CEU6 Geliştirme Kartı
STM32F411CEU6 Black Pill Geliştirme Kartı
Arm Cortex-M4 DSP FPU, 512 Kb Flash 100 MHz Cpu, ART Accelerator
Board versiyon V3.0
STM32F411CEU6 cortex m4 st mcu kullanılmış modül karttır. Üzerinde kristal buton pin bağlantı headerları gibi temel ihtiyaçları karşılayacak donanımları vardır. Type C usb bağlantı soketi üzerinden haberleşme ve besleme işlemleri yapılır. Güçlü ve zengin donanımı olan bu işlemci ile projelerinizi kolaylıkla gerçekleştirebilirsiniz.
Boot0 butonuna basılı tutarken bilgisayara bağlarsanız Pcde DFU modda st aygıt olarak gözükmektedir. ( Gerekli driverlar yüklenmiş olması gerekebilir). Daha sonrasında harici programlayıcı gerekmeden usb üzerinden st yazılımları ile program yükleyebilirsiniz.
Özellikler:
- STM32F411CEU6 Cortex M4 Mcu
- Type C Usb besleme ve haberleşme soketi
- 25MHZ kristal osilatör
- 32.768Khz kristal osilatör
- Boot0, reset ve kullanıcı butonu
- Güç gösterge ledi ve kullanıcı ledi
- Flash entegre lehimlenebilecek boş entegre padleri
- Kenarlarda 20 pin mcu pin bağlantı soketleri.
- 4 pin programlama soketi.
- Boyutlar: 53mm x 21mm
- Ağırlık: 8gr
Üretici Yazılım Desteği:
github.com/WeActTC/WeAct-Studio-Product
STM32F411CEU6
- Core Processor ARM® Cortex®-M4
- Core Size 32-Bit
- Speed 100MHz
- Connectivity IIC, IrDA, LINbus, MMC/SD/SDIO, SPI, UART/USART, USB OTG
- Peripherals Brown-out Detect/Reset, DMA, I²S, POR, PWM, WDT
- Number of I/O 36
- Program Memory Size 512KB (512K x 8)
- RAM Size 128K x 8
- Voltage 1.7V ~ 3.6V
- Data Converters A/D 10x12b
- Oscillator Type Internal
- Operating Temperature -40C / 85C
- Mounting Type Surface Mount
- Package / Case 48-UFQFN Exposed Pad
- Supplier Device Package 48-UFQFPN (7x7)
- Base Product Number STM32F411
Paket içeriği :
- 1 Adet STM32F411CEU6 Geliştirme Kartı
- 2 Adet 20 Pin Erkek Header
- 1 Adet 4 Pin Erkek Header
