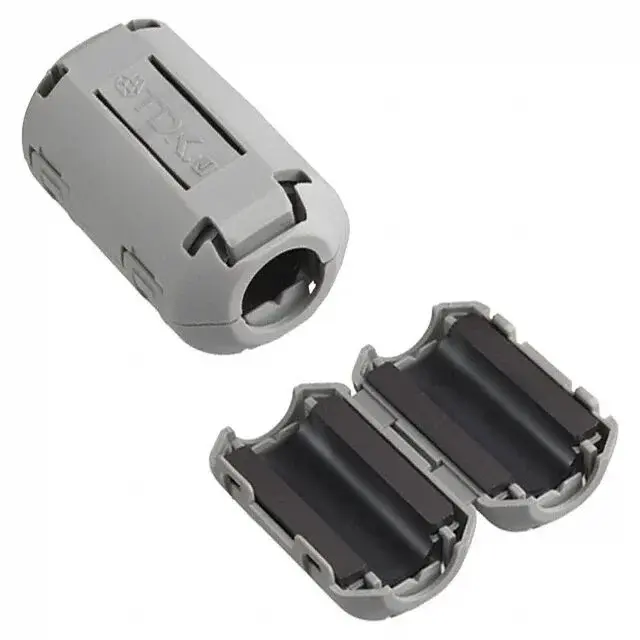

TDK Corporation ZCAT2235-1030A 10mm Ferrit Nüve
TDK Corporation ZCAT2235-1030A 10mm Ferrit Nüve
TDK ZCAT2235-1030A 10mm Ferrit Nüve, kablo üzerinden oluşan yüksek frekanslı elektromanyetik parazitleri (EMI) bastırmak için tasarlanmış sabit kablo tipi ferrit filtredir. Özellikle endüstriyel otomasyon sistemleri, haberleşme hatları, güç kabloları ve hassas elektronik devrelerde sinyal bütünlüğünü korumak amacıyla kullanılır.
ZCAT serisine ait bu model, Φ8 mm ile Φ10 mm çap aralığındaki kablolarla uyumludur. Kablo üzerine kolayca monte edilebilen yapısı sayesinde mevcut sistemlerde ilave kesme veya lehimleme işlemi gerektirmeden hızlı entegrasyon sağlar. EMI kaynaklı parazitleri azaltarak cihazların daha stabil ve güvenilir çalışmasına katkıda bulunur.
Geniş frekans aralığında yüksek empedans değeri sunan ZCAT2235-1030A modeli, özellikle 10 MHz – 500 MHz aralığında etkili bastırma performansı sağlar. 10–100 MHz aralığında minimum 50 Ω, 100–500 MHz aralığında minimum 100 Ω empedans değeri ile yüksek frekanslı gürültülerin azaltılmasına yardımcı olur.
Kompakt gövde tasarımı sayesinde pano içi uygulamalarda ve dar alanlarda rahatlıkla kullanılabilir. Endüstriyel standartlara uygun yapısı ile uzun ömürlü ve güvenilir performans sunar.
Teknik Özellikler
Marka: TDK
Model: ZCAT2235-1030A
Seri: ZCAT
Ürün Türü: Sabit kablo tipi ferrit nüve
Uygulanabilir Kablo Çapı: Φ8 mm – Φ10 mm
Boyutlar
A: 35.00 mm ±1.00 mm
B: 28.00 mm ±1.00 mm
C: 10.00 mm ±1.00 mm
D: 21.50 mm ±1.00 mm
E: 20.00 mm ±1.00 mm
Elektriksel Özellikler
Empedans (Min.):
50 Ω (10 – 100 MHz)
100 Ω (100 – 500 MHz)
Kullanım Alanları
Endüstriyel otomasyon sistemleri
PLC ve kontrol panoları
Güç ve sinyal kabloları
Veri iletişim hatları
EMI / RFI parazit bastırma uygulamaları
TDK ZCAT2235-1030A 10mm Ferrit Nüve, elektromanyetik girişimi azaltarak sistem kararlılığını artıran, kolay montajlı ve yüksek frekans performansına sahip profesyonel bir EMI filtre çözümüdür. Özellikle hassas elektronik uygulamalarda güvenilir bir parazit bastırma elemanı olarak tercih edilir.
