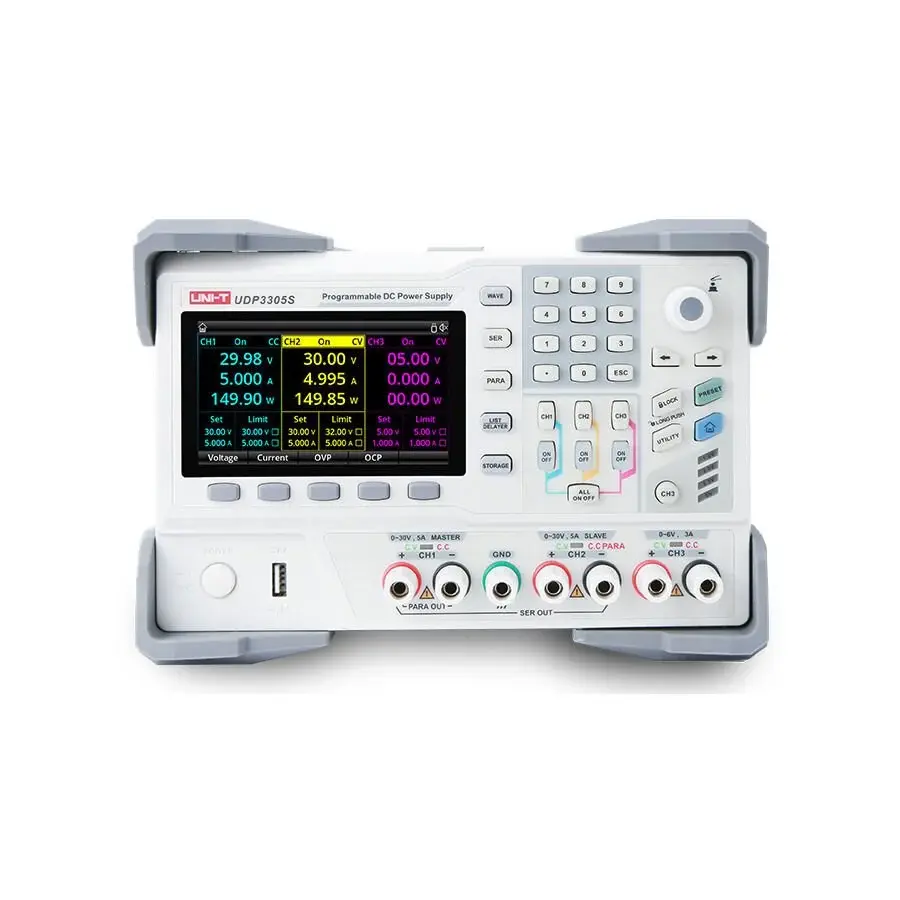

UNI-T UDP3305S 4 Kanallı Programlanabilir Lineer DC Güç Kaynağı
- Güvenli Ödeme
- Kurumsal / Faturalı Satış
- Teknik Destek
- Havale / Kredi Kartı ile Ödeme
UNI-T UDP3305S 4 Kanallı Programlanabilir Lineer DC Güç Kaynağı – 2 × 30 V / 5 A, 328 W
UNI-T UDP3305S, elektronik Ar-Ge, test ve eğitim laboratuvarları için tasarlanmış 4 kanallı programlanabilir lineer DC güç kaynağıdır. İki adet 0–30 V / 0–5 A ana kanal, bir adet 0–6 V / 0–3 A yardımcı kanal ve 5 V / 2 A USB çıkışı ile toplam 328 W güç sunar. Kanallar birbirinden yalıtılmıştır; aynı anda birden fazla devreyi bağımsız olarak besleyebilirsiniz.
Lineer yapısı sayesinde anahtarlamalı kaynaklara göre çok daha düşük ripple ve gürültü ile temiz bir çıkış verir. 1 mV / 1 mA ayar çözünürlüğü, 5 haneli gerilim göstergesi, gerçek zamanlı gerilim/akım/güç dalga formu, List / Delayer programlama ve LAN, USB, RS-232, Digital I/O arayüzleri ile hem masa başı geliştirmede hem de otomatik test sistemlerinde kullanılır.
Öne çıkan özellikler: 4 yalıtılmış çıkış kanalı, CH1/CH2: 0–30 V / 0–5 A, CH3: 0–6 V / 0–3 A, CH4: 5 V / 2 A USB, toplam 328 W, tek tuşla dahili seri (60 V'a kadar) ve paralel (10 A'e kadar) bağlantı, 1 mV / 1 mA çözünürlük, <%0,03 + 10 mV gerilim ayar doğruluğu, düşük ripple ve gürültü, gerçek zamanlı V / A / W dalga formu, 2048 adımlı List / Delayer ve 99.999 döngü, 10 grup ayar kaydı, OVP / OCP / OTP koruma, USB Device, USB Host, LAN, RS-232 ve Digital I/O, SCPI desteği, akıllı fan kontrolü, 4,3" renkli ekran.
4 Bağımsız Kanal, Tek Tuşla Seri ve Paralel Bağlantı
UDP3305S'in tüm kanalları birbirinden yalıtılmıştır. Ana kanallar CH1 ve CH2, harici kablo bağlantısına gerek kalmadan tek tuşla seri veya paralel çalıştırılabilir:
- Bağımsız mod: 2 adet 30 V / 5 A kaynak + 6 V / 3 A + 5 V USB; dört farklı devreyi aynı anda besleme.
- Seri mod: 60 V'a kadar çıkış gerilimi.
- Paralel mod: 10 A'e kadar çıkış akımı.
- Simetrik besleme: CH1 ve CH2 ortak noktadan bağlanarak op-amp ve analog devreler için ±12 V gibi artı/eksi gerilim elde edilebilir.
- Ekran: 4,3" ekranda ayarlanan değer, gerçek çıkış değeri ve koruma limitleri birlikte izlenir; her kanal ayrı açılıp kapatılır.
Programlama, Dalga Formu ve Uzaktan Kontrol
- List / Delayer: 2048 adıma kadar gerilim/akım dizisi tanımlanır, 99.999 kez tekrarlanabilir; yaşlandırma (aging), batarya simülasyonu ve döngü testleri için idealdir.
- Dalga formu görüntüleme: Gerilim, akım ve gücün zamana göre değişimi ekranda grafik olarak izlenir; yükün davranışı anında görülür.
- Harici tetikleme: Digital I/O portu harici tetik girişi veya diğer cihazlar için sinyal çıkışı olarak programlanabilir.
- Kayıt: 10 farklı ayar grubu kaydedilip tek tuşla geri çağrılır.
- Uzaktan kontrol: LAN, RS-232 ve USB üzerinden SCPI komutlarıyla PC yazılımı veya otomatik test sistemleriyle kontrol.
UNI-T UDP3305S Teknik Özellikleri
| Tip | Lineer, programlanabilir DC güç kaynağı |
|---|---|
| Kanal sayısı | 4 (birbirinden yalıtılmış) |
| CH1 / CH2 | 0–30 V / 0–5 A (her biri) |
| CH3 | 0–6 V / 0–3 A |
| CH4 | 5 V / 2 A sabit (USB) |
| Toplam güç | 328 W |
| Seri / paralel | CH1 + CH2 dahili, tek tuş; seri 60 V, paralel 10 A |
| Ayar çözünürlüğü | 1 mV / 1 mA |
| Ayar doğruluğu | Gerilim: <%0,03 + 10 mV Akım: <%0,2 + 5 mA |
| Geri okuma doğruluğu | Gerilim: %0,03 + 10 mV Akım: %0,1 + 5 mA |
| Yük / hat regülasyonu | Gerilim: %0,01 + 2 mV Akım: %0,01 + 250 μA |
| Ripple ve gürültü | ≤ 350 μVrms, ≤ 2 mArms |
| Programlama | List / Delayer: 2048 adım, 99.999 döngü; 10 grup ayar kaydı |
| Korumalar | Aşırı gerilim (OVP), aşırı akım (OCP), aşırı sıcaklık (OTP) |
| Ekran | 4,3" renkli TFT LCD; 5 haneli gerilim, 4 haneli akım; dalga formu görüntüleme |
| Arayüzler | USB Device, USB Host, LAN, RS-232, Digital I/O |
| Haberleşme | SCPI |
| Sertifikalar | CE, UKCA, cTUVus |
| Boyut / ağırlık | 355 × 240 × 168 mm / yaklaşık 10,4 kg |
Kullanım Alanları
- Elektronik kart tasarımı, prototip ve doğrulama testleri
- Gömülü sistem, mikrodenetleyici ve IoT modül geliştirme
- Analog, ses ve RF devrelerinin düşük gürültülü beslemesi
- Op-amp ve sensör devreleri için simetrik (±) besleme
- Ürün yaşlandırma (aging) ve döngüsel güç testleri
- Üretim hattında otomatik test istasyonları
- Üniversite, meslek lisesi ve eğitim laboratuvarları
Kullanımda Dikkat Edilmesi Gerekenler
- Lineer yapı nedeniyle cihaz ağır (yaklaşık 10,4 kg) ve yüksek yükte ısı üretir; arka ve yan fan delikleri kapatılmamalıdır.
- Bağlamadan önce OVP ve OCP limitleri devreye uygun değerlere ayarlanmalıdır; hassas devrelerde önce akım sınırı düşük tutulmalıdır.
- Seri ve paralel modda yalnızca CH1 ve CH2 birleştirilebilir; CH3 ve USB çıkışı bağımsız kalır.
- 5 A ve paralel 10 A'lik akımlarda bu akıma uygun kesitte test kablosu kullanılmalıdır.
- Çıkışlara batarya veya başka bir kaynak bağlanacaksa ters akım ve kutup yönü dikkatle kontrol edilmelidir.
- Cihaz şebeke girişinde doğru gerilim seçimiyle ve topraklı prizle çalıştırılmalıdır.
Paket İçeriği
- UNI-T UDP3305S programlanabilir DC güç kaynağı
- Hızlı başlangıç kılavuzu
Ürün hakkında bilgi almak ve sipariş seçeneklerini öğrenmek için Kartal Otomasyon ile iletişime geçebilirsiniz.
