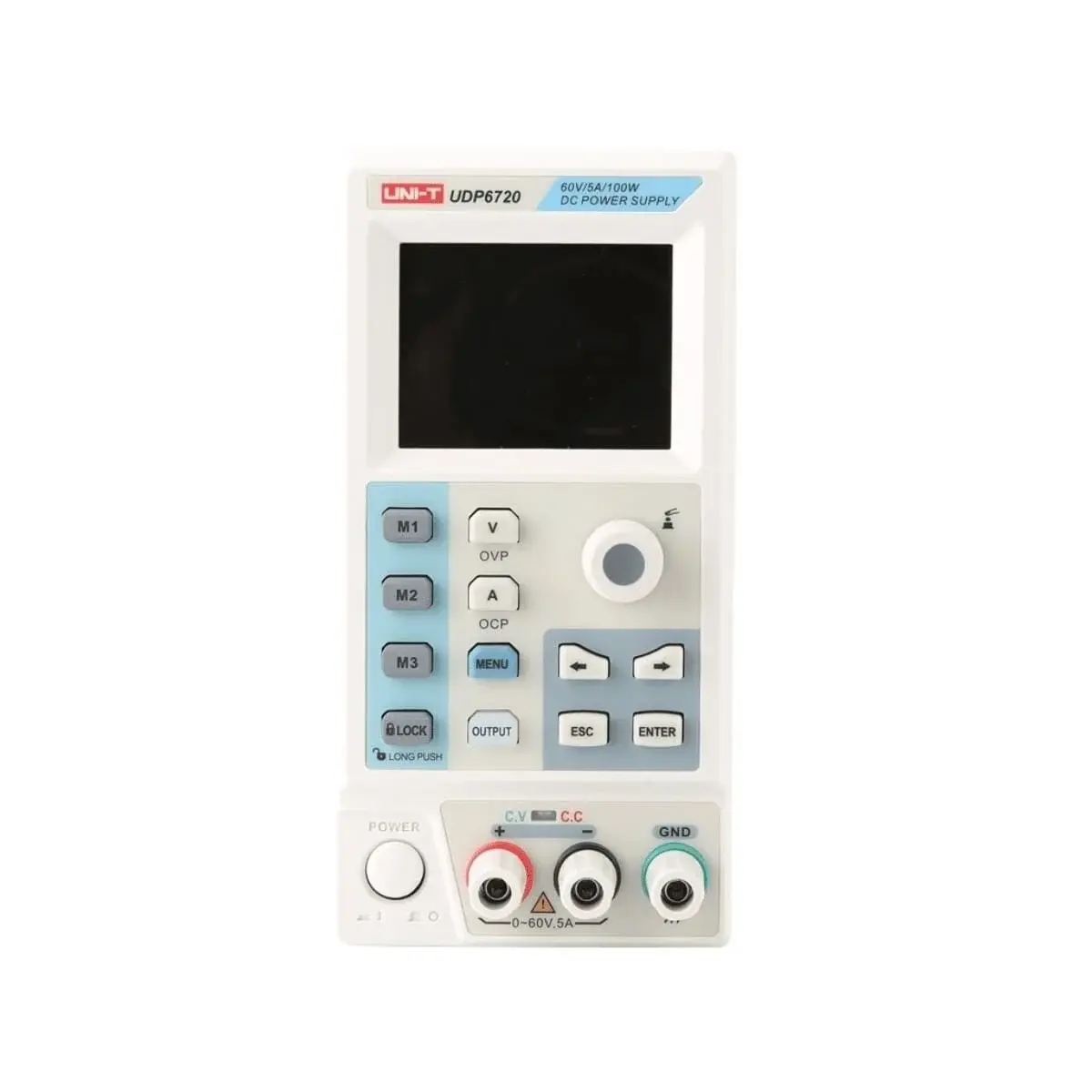

UNI-T UDP6720 Programlanabilir DC Güç Kaynağı
- Güvenli Ödeme
- Kurumsal / Faturalı Satış
- Teknik Destek
- Havale / Kredi Kartı ile Ödeme
UNI-T UDP6720 Programlanabilir DC Güç Kaynağı – 0–60 V / 0–5 A, 100 W Geniş Aralıklı Çıkış
UNI-T UDP6720, kompakt gövdesinde 0–60 V gerilim ve 0–5 A akım aralığını 100 W güç sınırı içinde sunan, tek kanallı programlanabilir anahtarlamalı DC güç kaynağıdır. 10 mV / 1 mA çözünürlük, 2,8" renkli ekran, List / Delayer programlama ve RS-232 uzaktan kontrol özellikleriyle laboratuvar, servis ve üretim testlerinde kullanılır.
Klasik güç kaynakları sabit bir gerilim ve akım limitine sahiptir. UDP6720 ise 3,0 güç oranına sahip geniş aralıklı (auto-ranging) bir yapıdadır: yüksek gerilimde düşük akım, düşük gerilimde yüksek akım verir. Böylece tek cihaz 60 V × 1,6 A, 32 V × 3 A ve 20 V × 5 A'lik üç ayrı güç kaynağının işini görür; küçük tezgâhlarda yer ve bütçe tasarrufu sağlar.
Öne çıkan özellikler: 0–60 V / 0–5 A ayarlanabilir çıkış, 100 W maksimum güç, 3,0 güç oranı ile geniş çalışma aralığı, 10 mV / 1 mA çözünürlük, ≤%0,05 + 10 mV gerilim ve ≤%0,2 + 2 mA akım ayar doğruluğu, sabit gerilim (CV) ve sabit akım (CC) modu, uzaktan algılama (remote sense) ile yük ucunda gerilim kompanzasyonu, List / Delayer programlama, OVP / OCP / OTP koruma, akıllı fan kontrolü, 2,8" renkli LCD ekran, RS-232 arayüzü, 100–230 V AC giriş, kompakt gövde.
Geniş Aralıklı Çıkış: Tek Cihazla Üç Güç Kaynağı
UDP6720'nin çıkışı, maksimum gerilim (60 V), maksimum akım (5 A) ve maksimum güç (100 W) sınırlarının çevrelediği alan içinde serbestçe ayarlanır. Gerilim × akım çarpımı 100 W'ı geçmediği sürece istenen kombinasyon kullanılabilir:
- Yüksek gerilim: 60 V'ta yaklaşık 1,6 A'e kadar.
- Orta gerilim: 32 V'ta yaklaşık 3 A'e kadar.
- Düşük gerilim: 20 V ve altında tam 5 A.
- Uzaktan algılama: Ayrı algılama uçlarıyla kablodaki gerilim düşümü telafi edilir; ekranda doğrudan yük ucundaki gerilim görüntülenir.
- List / Delayer: Önceden tanımlanan gerilim/akım adımlarıyla otomatik test; açma-kapama gecikmesi ile güç döngüsü testleri yapılabilir.
- Hızlı tepki: Gerilim ve akım değişim hızları dijital olarak kontrol edilir.
UNI-T UDP6720 Teknik Özellikleri
| Tip | Anahtarlamalı, programlanabilir DC güç kaynağı |
|---|---|
| Kanal sayısı | 1 |
| Çıkış gerilimi | 0–60 V |
| Çıkış akımı | 0–5 A |
| Maksimum güç | 100 W (güç oranı 3,0) |
| Ayar çözünürlüğü | 10 mV / 1 mA |
| Ayar doğruluğu | Gerilim: ≤%0,05 + 10 mV Akım: ≤%0,2 + 2 mA |
| Gerilim regülasyonu | <%0,01 + 3 mV |
| Çalışma modları | Sabit gerilim (CV), sabit akım (CC) |
| Programlama | List ve Delayer fonksiyonları |
| Uzaktan algılama | Var (remote sense) |
| Korumalar | Aşırı gerilim (OVP), aşırı akım (OCP), aşırı sıcaklık (OTP) |
| Ekran | 2,8" renkli TFT LCD |
| Arayüz | RS-232 |
| Şebeke girişi | 100–230 V AC |
Kullanım Alanları
- 12 V, 24 V ve 48 V sistemlerin (otomasyon, telekom, araç elektroniği) beslenmesi ve testi
- Elektronik kart, sürücü ve modül geliştirme testleri
- Teknik servis ve elektronik tamir atölyeleri
- LED, motor sürücü ve küçük DC motor testleri
- Üretim hattında fonksiyon ve güç döngüsü testleri
- Eğitim laboratuvarları ve Ar-Ge çalışmaları
Kullanımda Dikkat Edilmesi Gerekenler
- Cihazın gücü 100 W ile sınırlıdır; 60 V ve 5 A aynı anda alınamaz. 60 V'ta en fazla yaklaşık 1,6 A, tam 5 A için en fazla 20 V kullanılabilir.
- Anahtarlamalı yapı nedeniyle çok düşük gürültü gerektiren hassas analog, ses ve RF devrelerinde lineer güç kaynağı tercih edilmelidir.
- Bağlamadan önce OVP ve OCP limitleri devreye uygun değerlere ayarlanmalıdır.
- Uzaktan algılama kullanılıyorsa algılama uçları yükün kendi terminallerine bağlanmalı, ters bağlanmamalıdır.
- Çıkışa batarya veya başka bir kaynak bağlanacaksa kutup yönü ve ters akım durumu dikkatle kontrol edilmelidir.
- Cihazın hava giriş-çıkış delikleri kapatılmamalıdır.
Paket İçeriği
- UNI-T UDP6720 programlanabilir DC güç kaynağı
- Güç kablosu
- Çıkış test kabloları
Ürün hakkında bilgi almak ve sipariş seçeneklerini öğrenmek için Kartal Otomasyon ile iletişime geçebilirsiniz.
