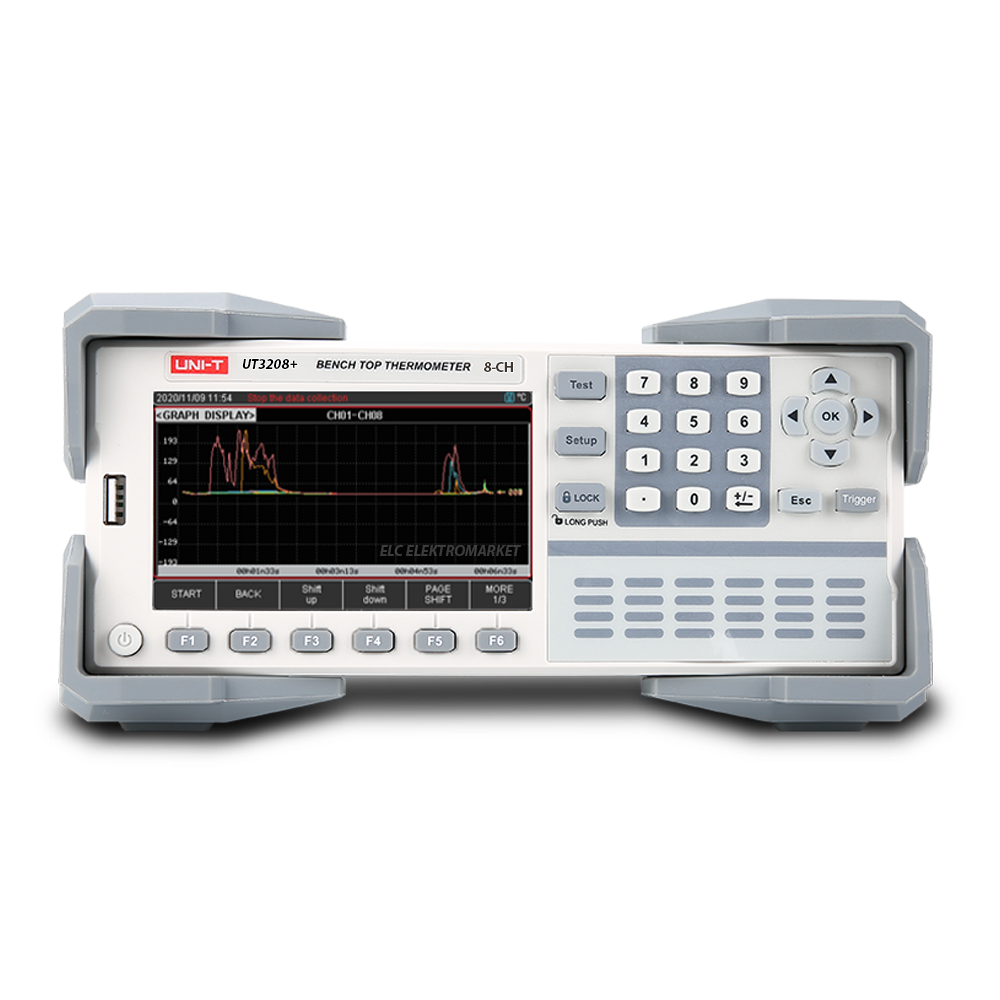

UNI-T UT3208+ 8 Kanallı Sıcaklık Test Cihazı – Termokupl Girişli, -200~1800°C, 0,01°C Çözünürlük
UNI-T UT3208+, 8 noktadaki sıcaklığı aynı anda ölçen ve kaydeden masaüstü tipte bir çok kanallı sıcaklık test cihazıdır. J, K, T, E, S, N, B ve R tipi termokupl desteği ile -200°C'den 1800°C'ye kadar geniş bir aralıkta, 0,01°C çözünürlükle ölçüm yapar.
Ev aletleri, motor, trafo, ısıtıcı, termostat, güç kaynağı ve LED aydınlatma üreticilerinin ısınma testleri ve kalite kontrol süreçleri için tasarlanmıştır. 4,3 inç renkli ekranda sayısal değer, eğri grafik ve histogram görünümü; kanal bazında üst/alt limit alarmı; 8 GB USB belleğe anlık kayıt ve LAN / RS-232 üzerinden SCPI ve MODBUS RTU haberleşmesi sunar.
Öne çıkan özellikler: 8 kanal eşzamanlı ölçüm, J / K / T / E / S / N / B / R termokupl desteği, -200°C ~ 1800°C ölçüm aralığı, 0,01°C çözünürlük ve 6 haneli gösterim, hızlı ve yavaş tarama modu, soğuk bağlantı kompanzasyonu, açık devre termokupl algılama, sayısal / eğri / histogram ekran, kanal bazlı üst-alt limit alarmı, 8 GB USB bellekle veri ve ekran görüntüsü kaydı, LAN, RS-232C ve DC 24 V harici besleme girişi, SCPI ve MODBUS RTU desteği, ücretsiz PC veri toplama yazılımı, kanallar arası 350 V DC / 230 V AC izolasyon.
Çok Noktalı Sıcaklık Testi, Kayıt ve Bilgisayar Bağlantısı
Tek kanallı termometrelerle ürünün farklı noktalarını sırayla ölçmek hem zaman kaybettirir hem de aynı andaki sıcaklık dağılımını göstermez. UT3208+ bu ihtiyacı tek cihazla karşılar:
- 3 ekran modu: Tüm kanalların sayısal değeri, zamana bağlı eğri grafik veya kanalları karşılaştıran histogram.
- Karşılaştırıcı (comparator): Her kanal için ayrı üst ve alt limit; limit üstü değer kırmızı, limit altı değer mavi gösterilir ve sesli uyarı verilir.
- Açık devre algılama: Kopan veya bağlanmamış termokupl otomatik tespit edilir.
- USB kayıt: Test sırasında ölçüm verileri ve ekran görüntüleri birlikte gelen 8 GB USB belleğe kaydedilir.
- Uzaktan kontrol: LAN ve RS-232 bağlantısıyla UNI-T PC yazılımı üzerinden veri toplama ve analiz; SCPI ve MODBUS RTU ile otomasyon sistemlerine entegrasyon.
- Kullanıcı kalibrasyonu: Giriş kalibrasyonu ve ofset ayarı yapılabilir; mevcut ayarlar dosya olarak saklanabilir.
UNI-T UT3208+ Teknik Özellikleri
| Kanal sayısı | 8 (1 adet 8 kanallı test modülü) |
|---|---|
| Termokupl tipleri | J, K, T, E, S, N, B, R |
| Ölçüm aralığı | -200°C ~ 1800°C (termokupl tipine göre değişir) |
| Çözünürlük | 0,01°C, 6 haneli gösterim |
| Tarama hızı | Hızlı ve yavaş olmak üzere iki mod |
| Soğuk bağlantı kompanzasyonu | Var (cihaz doğruluğuna ek ±0,5°C) |
| Ekran | 4,3" renkli TFT LCD; sayısal, eğri grafik ve histogram modu |
| Alarm | Kanal bazlı üst / alt limit, renkli gösterim ve sesli uyarı |
| Veri kaydı | USB HOST; 8 GB USB belleğe ölçüm verisi ve ekran görüntüsü |
| Arayüzler | USB HOST, RS-232C, LAN, DC 24 V harici besleme; RS-485 opsiyonel |
| Haberleşme protokolleri | SCPI, MODBUS RTU |
| Kanallar arası izolasyon | 350 V DC / 230 V AC |
| Besleme | AC 100–240 V, 50/60 Hz |
| Doğruluk için ortam koşulu | 15°C ~ 35°C, <%80 bağıl nem |
| Kasa | Masaüstü, ½ genişlik 2U |
Termokupl Tipine Göre Ölçüm Doğruluğu
| K tipi | -100 ~ 0°C: ±1,2°C 0 ~ 1350°C: ±0,8°C |
|---|---|
| J tipi | -100 ~ 0°C: ±1,0°C 0 ~ 1200°C: ±0,7°C |
| T tipi | -150 ~ 0°C: ±1,0°C 0 ~ 400°C: ±0,8°C |
| E tipi | -100 ~ 0°C: ±0,9°C 0 ~ 850°C: ±0,7°C |
| N tipi | -100 ~ 0°C: ±1,5°C 0 ~ 1300°C: ±0,9°C |
| S ve R tipi | 0 ~ 100°C: ±4,5°C 100 ~ 300°C: ±3,0°C 300 ~ 1750°C: ±2,2°C |
| B tipi | 600 ~ 800°C: ±5,5°C 800 ~ 1000°C: ±3,8°C 1000 ~ 1800°C: ±2,5°C |
Değerler cihaz doğruluğudur; soğuk bağlantı kompanzasyonu için ±0,5°C eklenir. Termokuplun kendi toleransı ayrıca geçerlidir.
Kullanım Alanları
- Ev aletlerinde (fırın, ütü, kettle, ısıtıcı) çok noktalı ısınma testleri
- Elektrik motoru ve trafo sargı, gövde ve bağlantı noktası sıcaklık testleri
- Termostat ve termal koruyucuların açma-kapama sıcaklığı kontrolü
- Güç kaynağı, adaptör ve elektronik kartlarda komponent ısınma testleri
- LED armatür ve aydınlatma ürünlerinde ısıl performans testleri
- Fırın, kurutma kabini ve iklimlendirme odalarında sıcaklık dağılımı ölçümü
- Ar-Ge laboratuvarları ve üretim hattı kalite kontrol istasyonları
Kullanımda Dikkat Edilmesi Gerekenler
- Cihazla birlikte gelen K tipi termokupl uçları -20°C ~ 200°C aralığı içindir; daha yüksek sıcaklıklar için uygun termokupl (cam elyaf, seramik veya kılıflı tip) ayrıca kullanılmalıdır.
- Cihazda seçilen termokupl tipi, bağlanan termokuplla aynı olmalıdır; aksi halde sonuçlar hatalı olur.
- Kanallar arası izolasyon 350 V DC / 230 V AC ile sınırlıdır; bu değerlerin üzerindeki gerilimli yüzeylere termokupl bağlanmamalıdır.
- Belirtilen doğruluk 15–35°C ortam sıcaklığında geçerlidir; cihaz test fırınının veya ısı kaynağının yanına konmamalıdır.
- Termokupl ucu ölçülen yüzeye iyi temas edecek şekilde (yüksek sıcaklık bandı veya macun ile) sabitlenmelidir.
- Uzun süreli testlerde verilerin kaybolmaması için USB bellek takılı olmalı veya PC yazılımıyla kayıt alınmalıdır.
Paket İçeriği
- UNI-T UT3208+ çok kanallı sıcaklık test cihazı
- 8 kanallı sıcaklık test modülü (K tipi termokupl uçlarıyla)
- Güç kablosu
- 8 GB USB bellek
- RS-232 haberleşme kablosu
Ürün hakkında bilgi almak ve sipariş seçeneklerini öğrenmek için Kartal Otomasyon ile iletişime geçebilirsiniz.
