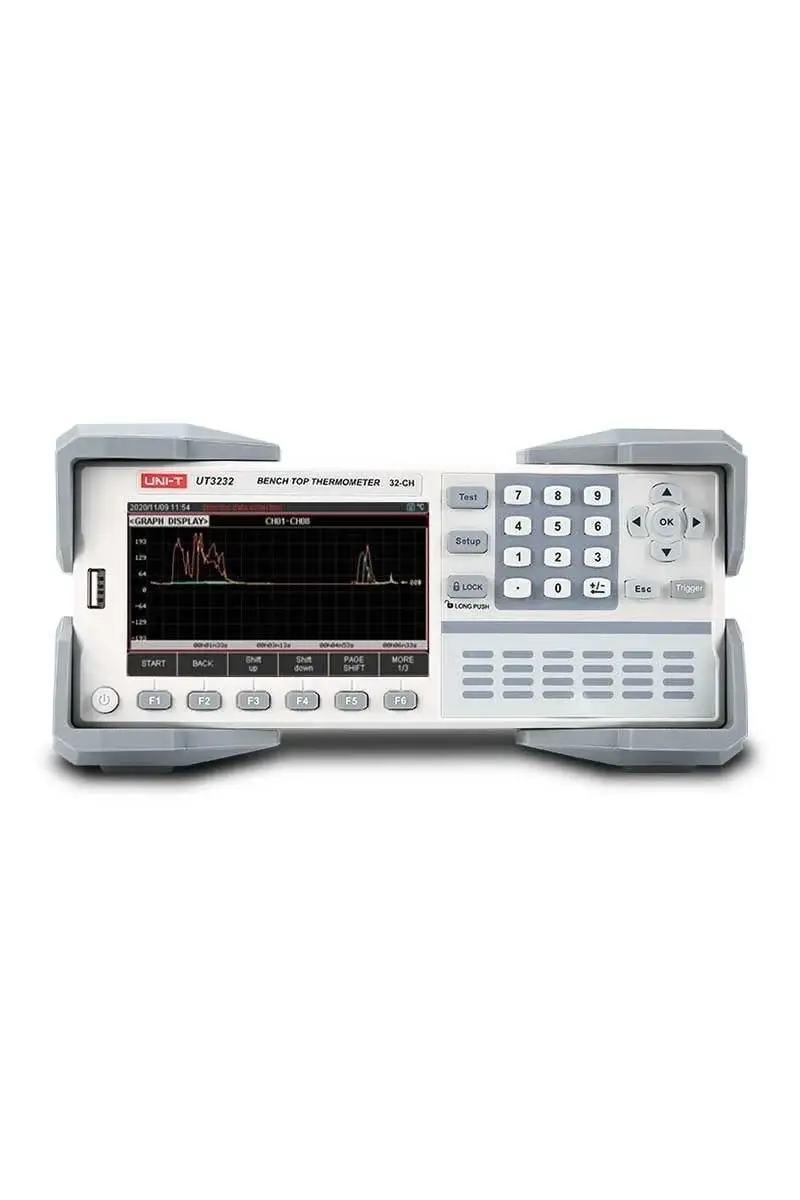

UNI-T UT3232 32 Kanallı Sıcaklık Test Cihazı – Termokupl Girişli, -200~1800°C
UNI-T UT3232, 32 noktadaki sıcaklığı aynı anda izleyen masaüstü tipte bir çok kanallı sıcaklık test cihazıdır. J, K, T, E, S, N, B ve R tipi termokupl desteği ile termokupl tipine bağlı olarak -200°C ile 1800°C arasında, 0,1°C çözünürlükle ölçüm yapar.
Aynı anda çok sayıda noktanın veya birden fazla numunenin test edildiği ısınma testleri, üretim hattı kalite kontrolü ve Ar-Ge çalışmaları için tasarlanmıştır. 4,3 inç renkli ekranda sayısal değer, çubuk grafik ve eğri grafik görünümü; kanal bazında üst/alt limit alarmı; USB belleğe veri kaydı ve RS-232 / USB üzerinden SCPI ile bilgisayar bağlantısı sunar.
Öne çıkan özellikler: 32 kanal eşzamanlı ölçüm, J / K / T / E / S / N / B / R termokupl desteği, -200°C ~ 1800°C ölçüm aralığı, 0,1°C çözünürlük, hızlı / yavaş tarama modu, termokupl kısa devre algılama, sayısal / çubuk grafik / eğri ekran, kanal bazlı üst-alt limit alarmı, dahili veri sıralama, belirli kanalı tarama, USB belleğe veri kaydı, RS-232C ve USB arayüz, SCPI desteği, ekran görüntüsü alma, tuş kilidi, AC 100–240 V besleme.
32 Noktada Eşzamanlı Sıcaklık Takibi
Çok noktalı ısınma testlerinde tüm noktaların aynı anda görülmesi, sıcaklık dağılımını doğru gösterir ve test süresini kısaltır. UT3232, 32 kanalıyla büyük ürünlerin veya birden fazla numunenin aynı anda izlenmesini sağlar:
- 3 ekran modu: Tüm kanalların sayısal değeri, kanalları karşılaştıran çubuk grafik veya zamana bağlı eğri grafik.
- Limit alarmı: Her kanal için ayrı üst ve alt limit; limit dışına çıkan değer renk değiştirerek uyarır.
- Veri sıralama: Kanal değerleri sıralanarak en sıcak ve en soğuk noktalar hızlıca bulunur.
- Kanal seçimi: İstenen kanal tek başına izlenebilir.
- Veri kaydı: Ölçüm verileri USB belleğe kaydedilir; ekran görüntüsü tek tuşla alınır.
- Bilgisayar bağlantısı: RS-232C ve USB üzerinden UNI-T PC yazılımı ile veri toplama; SCPI ile test yazılımlarına entegrasyon.
UNI-T UT3232 Teknik Özellikleri
| Kanal sayısı | 32 |
|---|---|
| Termokupl tipleri | J, K, T, E, S, N, B, R |
| Ölçüm aralığı | -200°C ~ 1800°C (termokupl tipine göre değişir) |
| Çözünürlük | 0,1°C |
| Tarama hızı | 2 okuma/sn; hızlı / yavaş mod seçimi |
| Ekran | 4,3" renkli TFT LCD; sayısal, çubuk grafik ve eğri grafik |
| Alarm | Kanal bazlı üst / alt limit, renk değişimli uyarı |
| Termokupl kontrolü | Kısa devre algılama |
| Veri kaydı | USB bellek (FAT, 8 GB'a kadar); ekran görüntüsü alma |
| Arayüzler | RS-232C, USB Device, USB Host |
| Haberleşme protokolü | SCPI |
| Menü dili | İngilizce / Çince |
| Besleme | AC 100–240 V, 50/60 Hz |
| Boyut / ağırlık | 340 × 214 × 89 mm / yaklaşık 4,5 kg |
Termokupl Tipine Göre Ölçüm Doğruluğu
| K tipi | -100 ~ 0°C: ±1,2°C 0 ~ 1350°C: ±0,8°C |
|---|---|
| J tipi | -100 ~ 0°C: ±1,0°C 0 ~ 1200°C: ±0,7°C |
| T tipi | -150 ~ 0°C: ±1,0°C 0 ~ 400°C: ±0,8°C |
| E tipi | -100 ~ 0°C: ±0,9°C 0 ~ 850°C: ±0,7°C |
| N tipi | -100 ~ 0°C: ±1,5°C 0 ~ 1300°C: ±0,9°C |
| S ve R tipi | 0 ~ 100°C: ±4,5°C 100 ~ 300°C: ±3,0°C 300 ~ 1750°C: ±2,2°C |
| B tipi | 600 ~ 800°C: ±5,5°C 800 ~ 1000°C: ±3,8°C 1000 ~ 1800°C: ±2,5°C |
Değerler cihaz doğruluğudur; soğuk bağlantı kompanzasyonu hatası ve termokuplun kendi toleransı ayrıca geçerlidir.
Kullanım Alanları
- Aynı anda birden fazla numunenin ısınma testinin yapıldığı üretim hattı istasyonları
- Büyük ev aletlerinde (buzdolabı, fırın, çamaşır makinesi) çok noktalı sıcaklık testleri
- Elektrik motoru, trafo ve pano içi sıcaklık dağılımı ölçümleri
- Termostat ve termal koruyucuların toplu açma-kapama sıcaklığı kontrolü
- Güç kaynağı ve elektronik kart üretiminde çoklu komponent ısınma testleri
- Endüstriyel fırın, ısıtma tüneli ve iklimlendirme odalarında sıcaklık haritalama
- Test laboratuvarları ve belgelendirme merkezleri
Kullanımda Dikkat Edilmesi Gerekenler
- Standart K tipi test uçları genel amaçlıdır; yüksek sıcaklık ölçümleri için uygun termokupl (cam elyaf, seramik veya kılıflı tip) ayrıca kullanılmalıdır.
- Cihazda seçilen termokupl tipi, bağlanan termokuplla aynı olmalıdır.
- Termokupl ucu ölçülen yüzeye iyi temas edecek şekilde (yüksek sıcaklık bandı veya macun ile) sabitlenmelidir.
- 32 kanalda tarama süresi uzar; hızlı değişen sıcaklıklarda yalnızca gerekli kanallar aktif tutulmalıdır.
- Cihaz test fırınının veya ısı kaynağının yanına konmamalı, doğrudan güneş ışığından korunmalıdır.
- Veri kaydı için flash tip USB bellek kullanılmalıdır; harici hard disk desteklenmez.
- Gerilimli parçalar üzerinde ölçüm yapılacaksa izolasyon değerleri kullanım kılavuzundan kontrol edilmelidir.
Paket İçeriği
- UNI-T UT3232 çok kanallı sıcaklık test cihazı
- 32 kanal için K tipi termokupl test modülleri
- Güç kablosu
