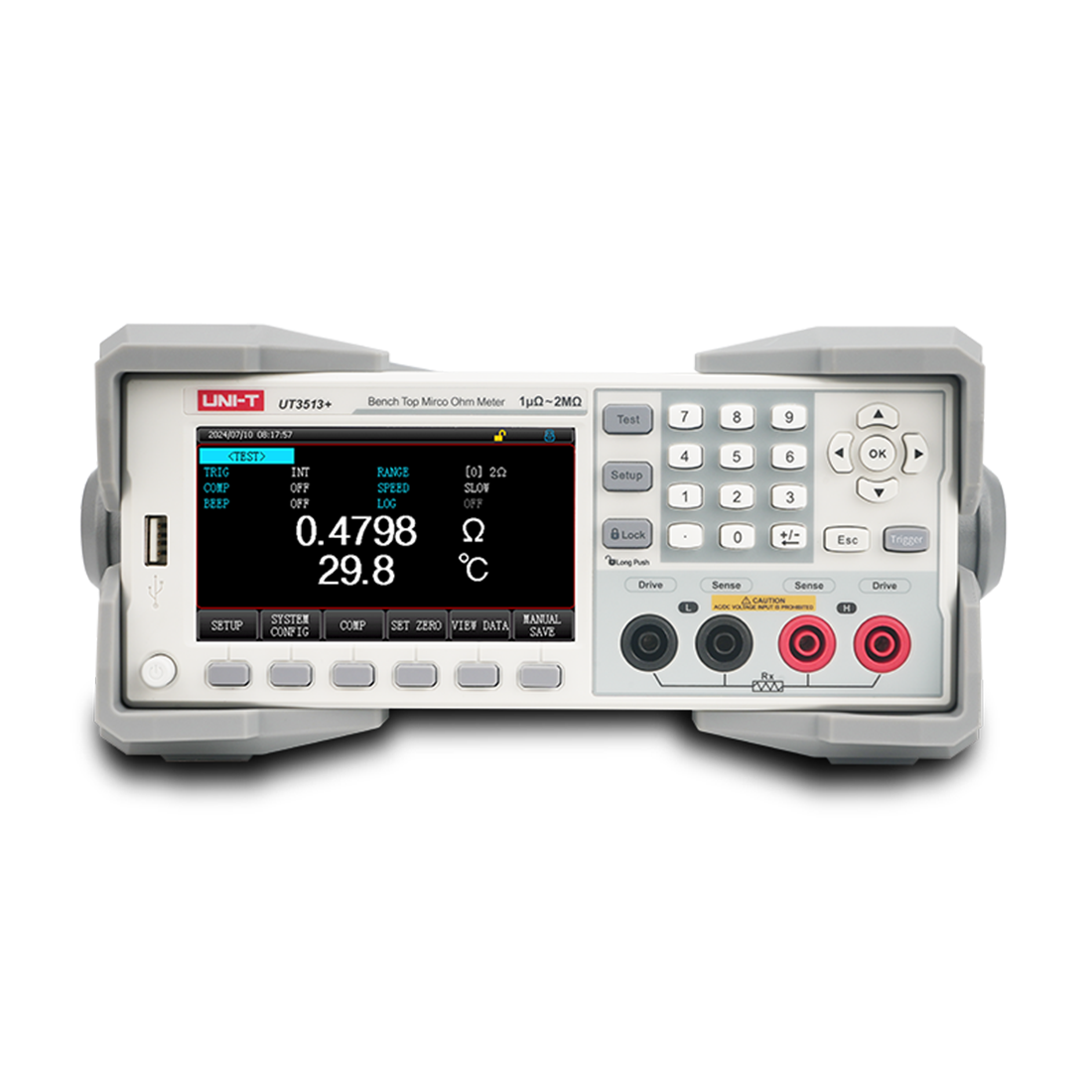

UNI-T UT3513+ Masa Tipi Mikro Ohm Metre
- Güvenli Ödeme
- Kurumsal / Faturalı Satış
- Teknik Destek
- Havale / Kredi Kartı ile Ödeme
UNI-T UT3513+ Masa Tipi Mikro Ohm Metre – 1 μΩ ~ 20 kΩ, %0,05 Doğruluk, Saniyede 100 Ölçüm
UNI-T UT3513+, çok düşük dirençleri yüksek hassasiyet ve yüksek hızla ölçmek için tasarlanmış masaüstü tipte bir mikro ohm metredir. 1 μΩ çözünürlük, 20 kΩ'a kadar ölçüm aralığı, %0,05 temel doğruluk ve saniyede 100 ölçüme kadar hız ile kablo, kontak, bobin ve sargı dirençlerini laboratuvarda ve üretim hattında güvenilir şekilde ölçer.
4 telli Kelvin ölçüm yöntemi test kablolarının direncini sonuçtan çıkarır. Düşük gerilimli LPR test modu hassas parçaları korur; 7 sınıflı karşılaştırıcı, 10.000 grupluk kayıt ve istatistik, sıcaklık düzeltme ile RS-232C, RS-485, LAN ve HANDLER arayüzleri sayesinde PLC ve otomatik test sistemlerine kolayca entegre olur.
Öne çıkan özellikler: 1 μΩ ~ 20 kΩ ölçüm aralığı, 1 μΩ çözünürlük, %0,05 temel doğruluk, saniyede 100 ölçüme kadar hız, 4 telli Kelvin ölçüm, R / R-T / T / LPR / LPR-T test modları, düşük gerilimli LPR modu, 6 kademe karşılaştırıcı (BIN1–BIN6 + NG), 10.000 grup veri kaydı, 10.000 grup istatistik ve proses yeterlilik indeksi hesaplama, sıcaklık düzeltme ve sıcaklık dönüştürme, RS-232C, RS-485, LAN ve HANDLER arayüzü, SCPI ve MODBUS RTU protokolü, 4,3" renkli TFT ekran.
4 Telli Kelvin Ölçüm ve Gelişmiş Test Modları
Standart multimetreler 2 telli ölçüm yaptığı için test kablosu ve uç temas direnci sonuca eklenir. UT3513+ akımı bir çift uçtan verip gerilimi ayrı bir çift uçtan ölçer; böylece miliohm ve mikroohm seviyesinde gerçek direnç okunur.
- R modu: Standart direnç ölçümü.
- R-T modu: Direnç ve sıcaklığın birlikte ölçümü; sıcaklık düzeltmeli sonuç.
- T modu: Sıcaklık ölçümü.
- LPR / LPR-T modu: Düşük gerilimli test; kontak, röle ve hassas komponentlerde parçaya zarar vermeden ölçüm.
- Sıcaklık düzeltme: Ortam sıcaklığından kaynaklanan direnç sapmasını referans sıcaklığa göre düzeltir.
- Sıcaklık dönüştürme: Sargının soğuk ve sıcak direnç farkından iç sıcaklık artışını hesaplar; motor ve trafo ısınma testleri için idealdir.
Üretim Hattı İçin Ayıklama, Kayıt ve İstatistik
- 6 kademe karşılaştırıcı: Ölçülen parçalar BIN1–BIN6 ve NG olmak üzere 7 sınıfa ayrılır; sonuç ekranda, sesli uyarıyla ve HANDLER çıkışıyla verilir.
- Veri kaydı: 10.000 gruba kadar ölçüm sonucu saklanır.
- İstatistik: 10.000 veri grubuna kadar analiz ve proses yeterlilik indeksi (Cp / Cpk) hesaplama.
- Otomasyon: RS-232C, RS-485 ve LAN üzerinden SCPI ve MODBUS RTU ile bilgisayar, PLC veya operatör panelinden uzaktan kontrol ve veri toplama.
UNI-T UT3513+ Teknik Özellikleri
| Ölçüm aralığı | 1 μΩ ~ 20 kΩ |
|---|---|
| En küçük çözünürlük | 1 μΩ |
| Temel doğruluk | %0,05 |
| Maksimum ölçüm hızı | 100 okuma/sn |
| Ölçüm yöntemi | 4 telli Kelvin (DC) |
| Test modları | R, R-T, T, LPR, LPR-T |
| Karşılaştırıcı | 6 kademe; BIN1–BIN6 ve NG (7 sınıf) |
| Veri kaydı | 10.000 grup |
| İstatistik | 10.000 grup; proses yeterlilik indeksi hesaplama |
| Sıcaklık fonksiyonları | Sıcaklık düzeltme, sıcaklık dönüştürme |
| Arayüzler | RS-232C, RS-485, LAN, HANDLER |
| Protokoller | SCPI, MODBUS RTU |
| Ekran | 4,3" renkli TFT LCD |
| Kasa | Masaüstü, ½ genişlik 2U |
Kullanım Alanları
- Kablo ve iletken tel direnci ölçümü, iletken kesit kontrolü
- Anahtar, konektör ve rölelerde kontak direnci testi
- Bobin, motor ve trafo sargı direnci ile sargı sıcaklık artışı testleri
- Perçin, kaynak, sıkma (crimp) ve bara bağlantılarının kalite kontrolü
- Sigorta, şönt direnç ve PCB yolu direnç ölçümü
- Üretim hattında komponentlerin değerine göre sınıflandırılması
- Ar-Ge laboratuvarları ve giriş kalite kontrol
Kullanımda Dikkat Edilmesi Gerekenler
- Ölçüm yalnızca enerjisi kesilmiş devre ve parçalarda yapılmalıdır.
- Kelvin uçlarında akım ve gerilim uçları doğru bağlanmalı, temas yüzeyleri temiz ve oksitsiz olmalıdır.
- Ölçüm öncesi uçlar kısa devre edilerek sıfırlama yapılmalıdır.
- Bakır direnci sıcaklıkla belirgin şekilde değişir; hassas sargı ölçümlerinde sıcaklık düzeltme fonksiyonu kullanılmalıdır.
- Motor ve trafo sargısı gibi endüktif yüklerde okumanın oturması beklenmeli, uçlar ölçüm bitmeden sökülmemelidir.
- Cihaz 20 kΩ üzerini ölçmez; daha yüksek dirençler için 2 MΩ aralıklı UT3516+ kullanılmalıdır.
Paket İçeriği
- UNI-T UT3513+ mikro ohm metre
- Kelvin test kablosu
- Güç kablosu
Ürün hakkında bilgi almak ve sipariş seçeneklerini öğrenmek için Kartal Otomasyon ile iletişime geçebilirsiniz.
