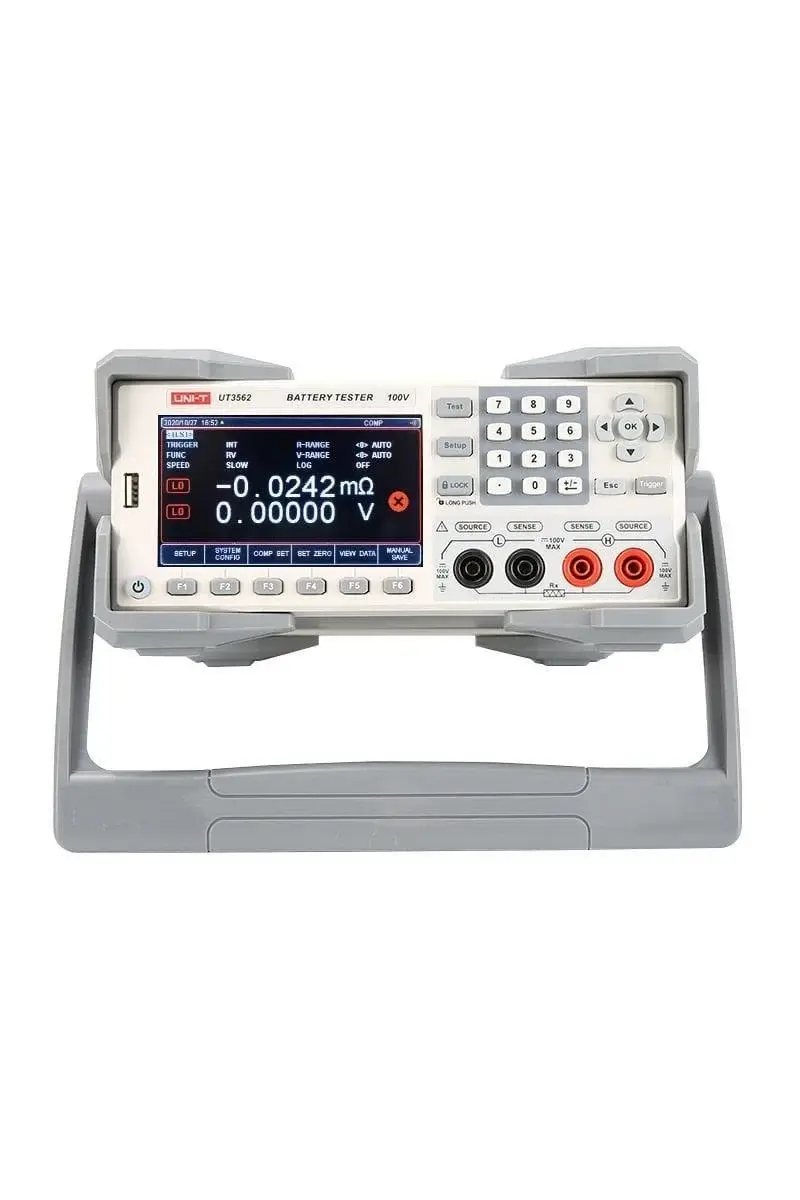

UNI-T UT3562 Masa Tipi Batarya İç Direnç Test Cihazı
- Güvenli Ödeme
- Kurumsal / Faturalı Satış
- Teknik Destek
- Havale / Kredi Kartı ile Ödeme
UNI-T UT3562 Batarya İç Direnç Test Cihazı – 100 V Gerilim, 0,1 μΩ ~ 3,2 kΩ İç Direnç Ölçümü
UNI-T UT3562, pil ve bataryaların iç direncini ve gerilimini yüksek hassasiyetle ölçen masaüstü tipte bir batarya test cihazıdır. 0,1 μΩ çözünürlükten 3,2 kΩ'a kadar direnç ve 100 V'a kadar DC gerilim ölçer; direnç ölçümünde %0,5, gerilim ölçümünde %0,01 doğruluk sunar.
İç direnç, bataryanın sağlığını ve seri bağlı hücreler arasındaki dengeyi belirleyen en önemli parametredir. UT3562; lityum, kurşun asit ve düğme pillerin üretim hattı testlerinde, batarya modülü kontrolünde ve Ar-Ge ölçümlerinde kullanılır. Gerilim ve direnç için ayrı HI / IN / LO karşılaştırıcı, HANDLER (PLC) çıkışı ve RS-232C / USB bağlantısı sayesinde yüksek hızlı otomatik ayıklama sistemlerine doğrudan entegre olur.
Öne çıkan özellikler: 0,1 μΩ ~ 3,2 kΩ iç direnç ölçümü, 0,01 mV ~ 100 V DC gerilim ölçümü, %0,5 direnç ve %0,01 gerilim doğruluğu, 4 telli ölçüm, otomatik ve manuel kademe (3 mΩ / 30 mΩ / 300 mΩ / 3 Ω / 30 Ω / 300 Ω / 3 kΩ), 4 ölçüm hızı, gerilim ve direnç için ayrı üst/alt limit alarmı ve HI / IN / LO gösterimi, sesli uyarı, ayrı direnç ve gerilim HANDLER çıkışları, veri kaydı, RS-232C ve USB Device arayüzü, SCPI ve Modbus protokolü, veritabanı ve Excel dışa aktarma özellikli PC yazılımı, 4,3" renkli ekran.
Neden İç Direnç Ölçümü?
Bataryanın yalnızca gerilimine bakmak sağlık durumunu göstermez; yaşlanan veya hasarlı hücrenin gerilimi normal görünürken iç direnci yükselir. Seri bağlı hücrelerden birinin iç direnci farklıysa paket dengesiz şarj ve deşarj olur. UT3562 iç direnci ve gerilimi birlikte ölçerek hücrelerin eşleştirilmesini, ayıklanmasını ve giriş kalite kontrolünü hızlı ve güvenilir hale getirir.
- Kademe seçimi: Otomatik veya 3 mΩ'dan 3 kΩ'a kadar 7 manuel kademe; seri üretimde sabit kademede hızlı ölçüm.
- Ölçüm hızı: Yavaş, orta, hızlı ve çok hızlı olmak üzere 4 hız seçeneği.
- Karşılaştırıcı: Gerilim ve direnç için ayrı üst/alt limit; sonuç ekranda HI / IN / LO olarak ve sesli uyarıyla gösterilir.
- HANDLER çıkışı: Direnç ve gerilim için ayrı HI / IN / LO sinyalleri; güçlendirilmiş I/O çıkışları güç ve sinyal rölelerini doğrudan sürebilir.
- Veri toplama: RS-232C ve USB üzerinden PC yazılımı ile uzaktan kontrol, veritabanına kayıt ve Excel'e aktarma.
UNI-T UT3562 Teknik Özellikleri
| Direnç ölçüm aralığı | 0,1 μΩ ~ 3,2000 kΩ |
|---|---|
| Direnç kademeleri | 3 mΩ, 30 mΩ, 300 mΩ, 3 Ω, 30 Ω, 300 Ω, 3 kΩ |
| Direnç doğruluğu | %0,5 |
| Gerilim ölçüm aralığı | 0,01 mV ~ 100 V DC |
| Gerilim doğruluğu | %0,01 |
| Ölçüm yöntemi | 4 telli (Kelvin) bağlantı |
| Kademe modu | Otomatik, manuel |
| Ölçüm hızı | 4 seviye: yavaş, orta, hızlı, çok hızlı |
| Karşılaştırıcı | Gerilim ve direnç için ayrı üst/alt limit; HI / IN / LO ve sesli uyarı |
| HANDLER (PLC) çıkışı | Direnç HI / IN / LO ve gerilim HI / IN / LO ayrı sinyaller |
| Arayüzler | RS-232C, USB Device, HANDLER |
| Protokoller | SCPI, Modbus |
| Yazılım | Veri toplama yazılımı; veritabanı ve Excel dışa aktarma |
| Ekran | 4,3" renkli TFT LCD |
| Kasa | Masaüstü, ½ genişlik 2U |
Kullanım Alanları
- Lityum iyon hücrelerin üretim hattında iç direnç ve gerilim ayıklaması
- Batarya paketi üretiminde hücre eşleştirme (aynı iç dirençteki hücrelerin gruplanması)
- Batarya modülü ve 100 V'a kadar batarya paketi testleri
- Kurşun asit akü ve düğme pil kalite kontrolü
- UPS, enerji depolama ve elektrikli araç bataryalarında giriş kontrolü
- Batarya Ar-Ge laboratuvarlarında yaşlanma ve performans takibi
Kullanımda Dikkat Edilmesi Gerekenler
- Cihaz en fazla 100 V DC ölçer; daha yüksek gerilimli batarya paketlerine bağlanmamalıdır.
- Yüksek enerjili bataryalarda test uçlarının birbirine değmesi kısa devreye yol açabilir; uçlar dikkatli tutulmalı ve yalıtılmış olmalıdır.
- Ölçüm sırasında bataryaya şarj cihazı veya yük bağlı olmamalıdır.
- 4 telli bağlantıda akım ve gerilim uçları doğru bağlanmalı, temas yüzeyleri temiz olmalıdır.
- İç direnç sıcaklıkla değişir; karşılaştırmalı ölçümler aynı ortam sıcaklığında yapılmalıdır.
- Cihaz iç direnç ve gerilim ölçer; bataryanın kapasitesini (mAh / Ah) veya otomotiv akülerinin soğuk marş akımını (CCA) ölçmez.
Paket İçeriği
- UNI-T UT3562 batarya iç direnç test cihazı
- 4 telli test kablosu
- Güç kablosu
