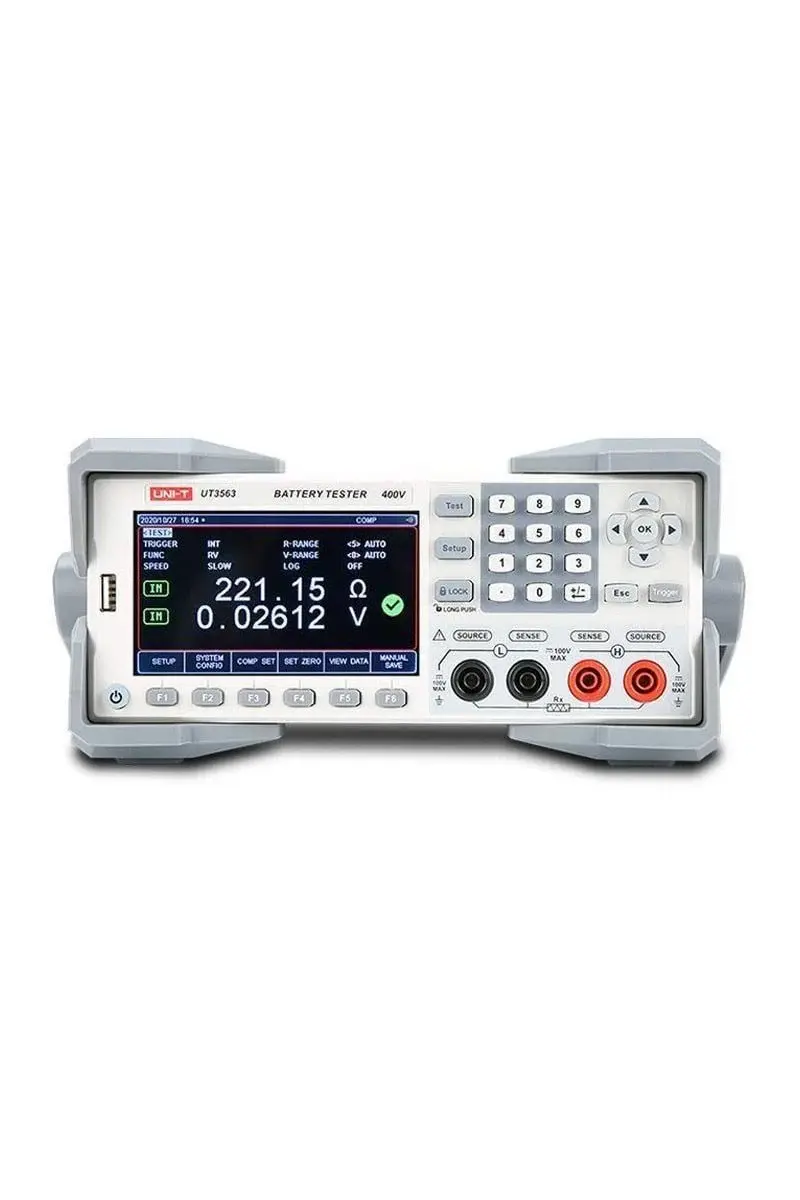

UNI-T UT3563 Masa Tipi Batarya İç Direnç Test Cihazı
- Güvenli Ödeme
- Kurumsal / Faturalı Satış
- Teknik Destek
- Havale / Kredi Kartı ile Ödeme
UNI-T UT3563 Batarya İç Direnç Test Cihazı – 400 V Gerilim, 0,1 μΩ ~ 3,2 kΩ İç Direnç Ölçümü
UNI-T UT3563, tek hücreden 400 V'a kadar yüksek gerilimli batarya paketlerine kadar pil ve bataryaların iç direncini ve gerilimini yüksek hassasiyetle ölçen masaüstü tipte bir batarya test cihazıdır. 0,1 μΩ çözünürlükten 3,2 kΩ'a kadar direnç ölçer; direnç ölçümünde %0,5, gerilim ölçümünde %0,01 doğruluk sunar.
İç direnç, bataryanın sağlığını ve seri bağlı hücreler arasındaki dengeyi belirleyen en önemli parametredir. UT3563; elektrikli araç ve enerji depolama batarya paketlerinden lityum, kurşun asit ve düğme pillere kadar geniş bir alanda üretim hattı testi, modül kontrolü ve Ar-Ge ölçümü için kullanılır. Gerilim ve direnç için ayrı HI / IN / LO karşılaştırıcı, HANDLER (PLC) çıkışı ve RS-232C / USB bağlantısı ile otomatik ayıklama sistemlerine doğrudan entegre olur.
Öne çıkan özellikler: 0,1 μΩ ~ 3,2 kΩ iç direnç ölçümü, 0,01 mV ~ 400 V DC gerilim ölçümü, %0,5 direnç ve %0,01 gerilim doğruluğu, 4 telli ölçüm, otomatik ve manuel kademe (3 mΩ / 30 mΩ / 300 mΩ / 3 Ω / 30 Ω / 300 Ω / 3 kΩ), gerilim ve direnç için ayrı üst/alt limit alarmı ve HI / IN / LO gösterimi, sesli uyarı, ayrı direnç ve gerilim HANDLER çıkışları, veri kaydı, RS-232C ve USB Device arayüzü, SCPI ve Modbus protokolü, veritabanı ve Excel dışa aktarma özellikli PC yazılımı, 4,3" renkli ekran.
Neden İç Direnç Ölçümü?
Bataryanın yalnızca gerilimine bakmak sağlık durumunu göstermez; yaşlanan veya hasarlı hücrenin gerilimi normal görünürken iç direnci yükselir. Seri bağlı hücrelerden veya modüllerden birinin iç direnci farklıysa paket dengesiz şarj ve deşarj olur. UT3563, 400 V'luk gerilim aralığı sayesinde yalnızca tek hücreleri değil, modülleri ve tam batarya paketlerini de aynı cihazla kontrol etmeyi sağlar.
- Kademe seçimi: Otomatik veya 3 mΩ'dan 3 kΩ'a kadar 7 manuel kademe; seri üretimde sabit kademede hızlı ölçüm.
- Karşılaştırıcı: Gerilim ve direnç için ayrı üst/alt limit; sonuç ekranda HI / IN / LO olarak ve sesli uyarıyla gösterilir.
- HANDLER çıkışı: Direnç ve gerilim için ayrı HI / IN / LO sinyalleri; güçlendirilmiş I/O çıkışları güç ve sinyal rölelerini doğrudan sürebilir.
- Veri toplama: RS-232C ve USB üzerinden PC yazılımı ile uzaktan kontrol, veritabanına kayıt ve Excel'e aktarma.
UNI-T UT3563 Teknik Özellikleri
| Direnç ölçüm aralığı | 0,1 μΩ ~ 3,2000 kΩ |
|---|---|
| Direnç kademeleri | 3 mΩ, 30 mΩ, 300 mΩ, 3 Ω, 30 Ω, 300 Ω, 3 kΩ |
| Direnç doğruluğu | %0,5 |
| Gerilim ölçüm aralığı | 0,01 mV ~ 400 V DC |
| Gerilim doğruluğu | %0,01 |
| Ölçüm yöntemi | 4 telli (Kelvin) bağlantı |
| Kademe modu | Otomatik, manuel |
| Karşılaştırıcı | Gerilim ve direnç için ayrı üst/alt limit; HI / IN / LO ve sesli uyarı |
| HANDLER (PLC) çıkışı | Direnç HI / IN / LO ve gerilim HI / IN / LO ayrı sinyaller |
| Arayüzler | RS-232C, USB Device, HANDLER |
| Protokoller | SCPI, Modbus |
| Yazılım | Veri toplama yazılımı; veritabanı ve Excel dışa aktarma |
| Ekran | 4,3" renkli TFT LCD |
| Kasa | Masaüstü, ½ genişlik 2U |
Kullanım Alanları
- Elektrikli araç ve hibrit araç batarya modülü ve paket testleri
- Enerji depolama sistemi (ESS) ve UPS batarya paketlerinin kontrolü
- Lityum iyon hücrelerin üretim hattında iç direnç ve gerilim ayıklaması
- Batarya paketi üretiminde hücre ve modül eşleştirme
- Kurşun asit akü grupları ve düğme pil kalite kontrolü
- Batarya Ar-Ge laboratuvarlarında yaşlanma ve performans takibi
Kullanımda Dikkat Edilmesi Gerekenler
- Cihaz 400 V DC'ye kadar ölçer; yüksek gerilimli paketlerde ölçüm yalnızca yetkili ve eğitimli personel tarafından, uygun kişisel koruyucu ekipmanla yapılmalıdır.
- Yüksek gerilim ve yüksek enerjili bataryalarda bu gerilime uygun yalıtımlı test uçları kullanılmalı, uçların birbirine değmesi önlenmelidir.
- Ölçüm sırasında bataryaya şarj cihazı, invertör veya yük bağlı olmamalıdır.
- 4 telli bağlantıda akım ve gerilim uçları doğru bağlanmalı, temas yüzeyleri temiz olmalıdır.
- İç direnç sıcaklıkla değişir; karşılaştırmalı ölçümler aynı ortam sıcaklığında yapılmalıdır.
- Cihaz iç direnç ve gerilim ölçer; bataryanın kapasitesini (Ah) veya otomotiv akülerinin soğuk marş akımını (CCA) ölçmez.
Paket İçeriği
- UNI-T UT3563 batarya iç direnç test cihazı
- 4 telli test kablosu
- Güç kablosu
