USB Lojik Analizör

USB Lojik Analizör 24 MHz 8 Kanal

SPI I2C Uart CAN DMX-512 I2S Manchester 1-Wire UNI/O Seri Paralel Arm FPGA Profesyonel Data İnceleme Debug Aracı

     Lojik analizör, dijital sistemler veya dijital devrelerdeki bir veya birden fazla sinyalin yakalanıp incelenmesini sağlayan cihazdır. Bir lojik analizör, belirli şekilde kodlanmış data protokollerindeki sinyalleri ve bunun gibi zamana bağlı sinyal protokollerini yakalayıp inceleme imkanı sağlar. SPI, I2C, Uart,CAN, DMX-512, I2S, Manchester, 1-Wire, UNI/O, Seri, Parallel vb. bir çok protokolü inceleme imkanı verir.

     Lojik analizör usb haberleşme portu kullanan, küçük boyutlu, çok yetenekli bir üründür. Bu ürün ile bilgisayarınızı analizör olarak kullanabilirsiniz. 8 farklı sinyali aynı anda izleme imkanı vardır. Her yazılımcının elinin altında bulunması gereken bir cihazdır.

Özellikler:

• Lojik Analizör
• 8 dijital giriş kanalı
• USB haberleşme ve besleme
• Örnekleme hızı 25kHz den 24Mhze kadar değişebilir.
• saleae lojik analiz yazılımları ile tam uyumludur.
• Desteklediği protokollerden bazıları; SPI, I2C, Uart,CAN, DMX-512, I2S, Manchester, 1-Wire, UNI/O, Seri, Parallel
• İşletim sistemi: Windows  7 8 9 10 11 ( 32 / 64 ), Linux
• Giriş pin özelliği:  5PF,100Kohm
• Giriş sinyal voltaj aralığı: DC  -0.5V to 5.25V
• Giriş sinyal düşük voltaj aralığı:   DC  -0.5V to 0.8V
• Giriş sinyal yüksek voltaj aralığı:  DC  2.0V to 5.25V
• Giriş Empedance: 1Mohm / 10pF
• Hata hassasiyeti: +/- 42ns ( 24MHzde ).
• Mini usb bağlantı soketi
• 2x5 pin sinyal giriş soketi.
• Çalışma sıcaklığı:  -10C  /  70C
• Renk:  Siyah
• Boyutlar:   14mm x 28mm x 56mm
• Ağırlık:   12gr  ( 40gr )

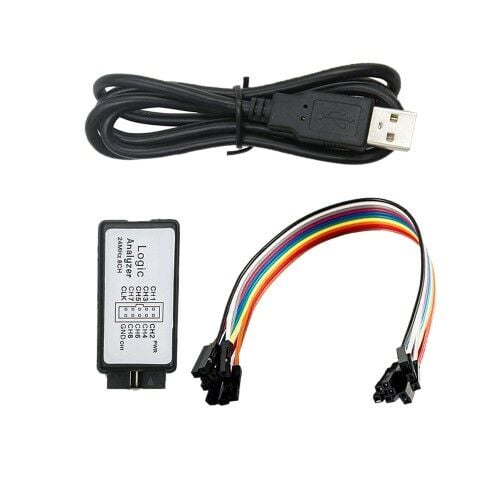

Paket İçeriği :

• 1 Adet Lojik Analizör
• 1 Adet Mini Usb Kablo
• 10 Pin DuPont Kablo
