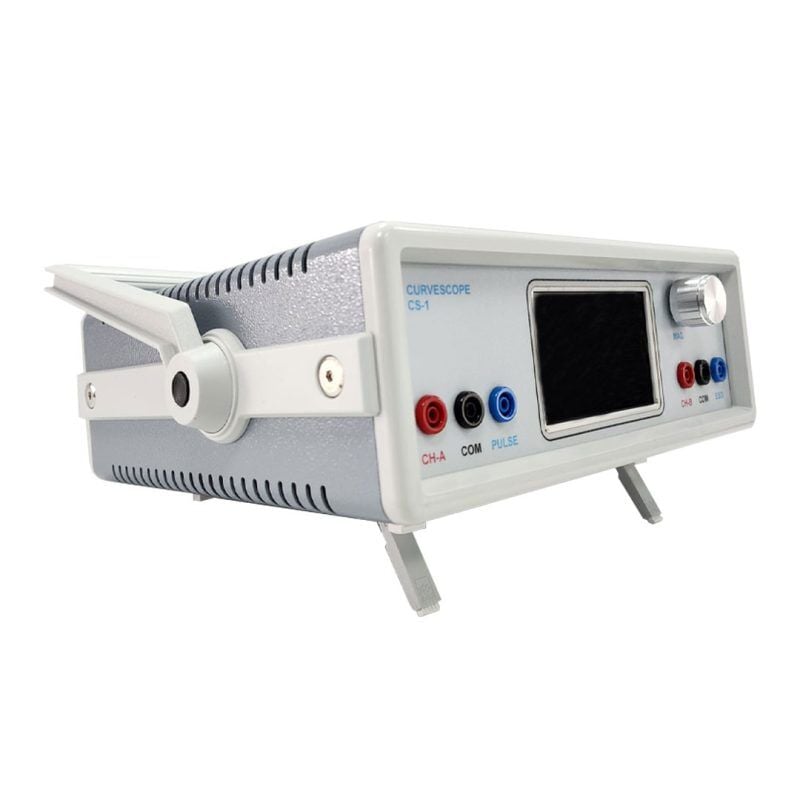

VI Tester Elektronik Kart Arıza Tespit Sistemi | Çift Kanallı V-I Eğri Test Cihazı

VI Tester Elektronik Kart Arıza Tespit Sistemi

VI Tester elektronik kart arıza tespit sistemi, elektronik kartlarda bulunan arızalı komponentlerin hızlı ve karşılaştırmalı olarak belirlenmesine yardımcı olan profesyonel bir V-I eğri test cihazıdır. Test edilen elektronik karta enerji vermeden çalışan cihaz, komponentlerin elektriksel davranışlarını voltaj-akım eğrisi şeklinde dokunmatik ekran üzerinde görüntüler.

Direnç, kondansatör, bobin, diyot, transistör, tristör, triyak, optokuplör ve entegre gibi elektronik komponentlerin oluşturduğu karakteristik eğriler incelenerek arızalı veya değer kaybetmiş parçaların tespit edilmesi kolaylaştırılır. Böylece elektronik kart onarımında uzun sürebilen manuel arıza arama işlemleri daha hızlı ve sistematik şekilde gerçekleştirilebilir.

V-I Eğri Teknolojisi Nasıl Çalışır?

Her elektronik komponent, yapısına ve elektriksel özelliklerine bağlı olarak kendine özgü bir voltaj-akım davranışına sahiptir. VI Tester, komponent uçlarına düşük akımlı ve kontrollü bir sinüs test sinyali uygular. Oluşan elektriksel davranış cihaz ekranında V-I empedans eğrisi olarak görüntülenir.

1. Test edilen komponente kontrollü sinüs dalgası uygulanır.
2. Komponentin voltaj ve akım davranışı ekran üzerinde eğriye dönüştürülür.
3. Referans komponent veya sağlam kart ile şüpheli komponentin eğrileri karşılaştırılır.
4. Eğriler arasındaki farklılıklar incelenerek arızalı bölgenin tespit edilmesi kolaylaştırılır.

Çift Kanal A/B Karşılaştırma

VI Tester üzerinde bulunan A ve B test kanalları, sağlam olduğu bilinen bir elektronik kart ile arızalı olduğundan şüphelenilen kartın karşılaştırmalı olarak incelenmesini sağlar. Her iki kanalda oluşan V-I eğrileri ekranda değerlendirilerek komponentler arasındaki küçük elektriksel farklılıklar daha kolay fark edilebilir.

Dual Channel fonksiyonu sayesinde A ve B kanalları arasında geçiş yapılabilir. Bu özellik özellikle aynı modele ait sağlam ve arızalı iki kart üzerinde karşılaştırmalı arıza analizi yapılırken önemli avantaj sağlar.

Test Edilen Karta Enerji Vermeden Güvenli Ölçüm

Ölçüm sırasında test edilen elektronik karta çalışma gerilimi uygulanmaz. Komponentler, cihazın oluşturduğu kontrollü ve düşük akımlı test sinyaliyle incelenir. Böylece hassas devre elemanlarında ilave hasar meydana gelme riski azaltılır ve arızalı kartlar kontrollü şekilde test edilebilir.

Ayarlanabilir Test Frekansı ve Voltajı

VI Tester; 300 Hz, 500 Hz, 1 kHz, 2 kHz ve kondansatör testleri için 50 Hz olmak üzere beş farklı test frekansı sunar. Test voltajı ise 5 V, 10 V, 25 V ve 60 V tepe değeri seçenekleri arasından ayarlanabilir.

Farklı test sinyallerinin kullanılabilmesi, çeşitli elektronik komponentlerin daha uygun koşullarda incelenmesine yardımcı olur. Ayarlanabilir sinyal genliği özellikle 470 µF ve 1000 µF gibi yüksek kapasiteli kondansatörlerin empedans eğrilerinin daha net görüntülenmesini destekler.

Manuel ve Otomatik Tarama

Cihaz manuel veya otomatik tarama modunda kullanılabilir. Scan fonksiyonu ile hızlı tarama gerçekleştirilebilir ve tarama hızı ihtiyaca göre ayarlanabilir. Bu özellik farklı ölçüm kademelerinin daha hızlı değerlendirilmesini sağlar.

Öne Çıkan Özellikler

• Elektronik karta enerji vermeden komponent testi
• V-I voltaj-akım empedans eğrisi görüntüleme
• A ve B olmak üzere çift test kanalı
• Sağlam ve arızalı kartları karşılaştırma imkânı
• Beş kademeli test frekansı seçimi
• Dört kademeli test voltajı seçimi
• Ayarlanabilir test sinyali genliği
• Manuel ve otomatik tarama
• Ayarlanabilir tarama hızı
• RGB TFT kapasitif dokunmatik ekran
• Banana tip Ch.A, Ch.B ve Com bağlantıları
• ESD ve güç voltajı bağlantıları
• Elektronik kart servisleri ve üretim tesisleri için uygun kullanım

Test Edilebilen Elektronik Komponentler

Pasif Devre Elemanları

• Dirençler
• Kondansatörler
• Bobinler

Yarı İletken Komponentler

• Genel amaçlı diyotlar
• Zener diyotlar
• Schottky diyotlar
• NPN transistörler
• PNP transistörler
• JFET transistörler
• MOSFET transistörler

Güç Elektroniği Komponentleri

• SCR tristörler
• Triyaklar

İzolatörler ve Entegreler

• Optokuplörler
• Dijital lojik entegreler
• Analog ve operasyonel amplifikatör entegreleri

Kullanım Alanları

• Otomotiv elektroniği, ECU ve kontrol üniteleri
• Endüstriyel otomasyon ve makine kartları
• Bilgisayar, laptop ve sunucu anakartları
• Medikal cihaz elektronik kartları
• Kombi, klima ve beyaz eşya elektronik kartları
• Televizyon ve ses sistemi kartları
• Güç kaynağı kartları
• Motor sürücü kartları
• Elektronik teknik servis ve bakım atölyeleri
• Elektronik kart üretim ve kalite kontrol bölümleri

Teknik Özellikler

Önemli: Ekranda oluşan ölçüm eğrileri, test edilen devrenin yapısına ve devre üzerindeki paralel bağlantılara bağlı olarak değişebilir. Doğru değerlendirme yapılabilmesi için sağlam bir referans kart veya sağlam olduğu bilinen bir komponent ile karşılaştırma yapılması önerilir.
