Victor 4105A Dijital Topraklama Direnci Ölçer | Toprak Megeri
Victor 4105A Dijital Topraklama Direnci Ölçer | Toprak Megeri
Victor 4105A dijital topraklama direnci ölçer; elektrik tesisatları, elektrikli makineler, dağıtım panoları, yıldırımdan korunma sistemleri ve endüstriyel tesislerdeki topraklama dirençlerinin kontrol edilmesi için geliştirilmiştir. 20 Ω, 200 Ω ve 2000 Ω ölçüm kademeleri sayesinde 0,10 Ω ile 1999 Ω arasındaki topraklama dirençlerini ölçebilir.
Cihaz, standart 3 kutuplu ölçüm yönteminin yanı sıra yardımcı elektrotların zemine yerleştirilemediği alanlarda kullanılabilen 2 kutuplu basitleştirilmiş ölçüm yöntemini de destekler. 0,01 Ω’a kadar çözünürlüğü, zamanlı ölçüm fonksiyonu, REL bağıl değer özelliği, HOLD fonksiyonu ve aydınlatmalı geniş ekranıyla saha kontrollerinde pratik kullanım sağlar.
Victor 4105A Dijital Topraklama Direnci Ölçer Özellikleri
- Geniş topraklama direnci ölçüm aralığı: 0,10 Ω ile 1999 Ω arasındaki topraklama dirençlerini ölçebilir.
- Üç farklı direnç kademesi: 20 Ω, 200 Ω ve 2000 Ω kademeleri sayesinde düşük ve yüksek direnç değerlerinin uygun çözünürlükle kontrol edilmesini sağlar.
- 0,01 Ω’a kadar çözünürlük: 20 Ω kademesinde sunduğu 0,01 Ω çözünürlük, düşük dirençli topraklama sistemlerindeki küçük değişimlerin takip edilmesine yardımcı olur.
- 2 ve 3 kutuplu ölçüm desteği: Standart ölçümler 3 kutuplu potansiyel düşümü yöntemiyle, yardımcı elektrot kullanımının mümkün olmadığı alanlardaki kontroller ise 2 kutuplu basitleştirilmiş yöntemle gerçekleştirilebilir.
- AC ve DC gerilim ölçümü: 1000 V’a kadar AC ve ±1500 V’a kadar DC gerilim ölçümü yapabilir.
- Zamanlı ölçüm fonksiyonu: Test süresi 1, 2 veya 3 dakika olarak ayarlanabilir. Belirlenen süre tamamlandığında son ölçüm sonucu ekranda tutulur.
- REL bağıl değer fonksiyonu: Test kablolarından kaynaklanan direnç değerinin ölçüm sonucuna etkisini azaltmaya yardımcı olur.
- HOLD veri tutma: Ölçüm sonucu ekranda sabitlenerek değerin okunmasını ve kayıt altına alınmasını kolaylaştırır.
- Kilitlenebilir TEST düğmesi: Ölçümün düğmeye sürekli basılmadan devam etmesini sağlayarak saha çalışmalarında kullanım kolaylığı sunar.
- Aydınlatmalı geniş ekran: Beyaz arka aydınlatmalı 2000 count LCD ekranı, karanlık veya yetersiz aydınlatılmış ortamlarda değerlerin rahatça okunmasını sağlar.
- Yüksek gerilim uyarısı: 24 V üzerindeki gerilimlerde kullanıcıyı ekran üzerinden uyarır.
- Kademe aşımı göstergesi: Ölçülen değer seçilen kademeyi aştığında ekranda “OL” veya kademe üzeri değer bildirimi görüntülenir.
- Düşük pil göstergesi: Pil seviyesi azaldığında kullanıcıyı bilgilendirerek ölçüm sırasında beklenmeyen enerji kesintilerinin önlenmesine yardımcı olur.
- Ayarlanabilir otomatik kapanma: Cihaz kullanılmadığında devreye girerek gereksiz pil tüketimini azaltır.
- Çift besleme seçeneği: 8 adet 1,5 V AA alkalin pil veya harici 12 V DC adaptörle çalıştırılabilir. Harici adaptör kutu içeriğine dahil değildir.
- CAT III 600 V güvenlik kategorisi: Sabit elektrik tesisatları ve elektrik dağıtım sistemlerinde gerçekleştirilen ölçümler için uygun güvenlik seviyesi sunar.
- Taşınabilir ve korumalı tasarım: Darbelere karşı koruyucu dış gövdesi, kompakt ölçüleri ve yaklaşık 600 g ağırlığıyla saha çalışmalarında kolayca taşınabilir.
Victor 4105A Kullanım Alanları
- Bina elektrik tesisatları
- Elektrik panoları ve dağıtım sistemleri
- Sanayi tesisleri ve üretim hatları
- Elektrikli makine ve ekipmanlar
- Koruma ve işletme topraklamaları
- Paratoner ve yıldırımdan korunma sistemleri
- Güneş enerjisi ve fotovoltaik tesisler
- Araç şarj istasyonları
- Haberleşme ve telekomünikasyon altyapıları
- Antistatik tesis uygulamaları
- Elektrik bakım ve periyodik kontrol çalışmaları
Topraklama Nedir ve Neden Önemlidir?
Topraklama, elektrik tesisatlarında oluşabilecek kaçak veya arıza akımlarının düşük dirençli bir iletim yolu üzerinden güvenli biçimde toprağa aktarılmasını sağlayan koruma sistemidir. İnsanların elektrik çarpması riskine karşı korunmasına, elektrikli cihazlarda oluşabilecek hasarların azaltılmasına ve sigorta ile kaçak akım rölesi gibi koruma ekipmanlarının doğru çalışmasına yardımcı olur.
Toprak yapısı, nem oranı, korozyon ve bağlantıların zamanla gevşemesi gibi etkenler topraklama direncinin değişmesine neden olabilir. Bu nedenle tesis topraklamalarının düzenli aralıklarla ölçülmesi ve sonuçların ilgili güvenlik kriterlerine göre değerlendirilmesi gerekir.
Victor 4105A ile 3 Kutuplu Topraklama Direnci Ölçümü
- Cihaz, ölçülecek topraklama elektrodunun yakınına yerleştirilir.
- Yeşil E test kablosu ölçülecek topraklama elektroduna bağlanır.
- Sarı P test kablosu potansiyel yardımcı elektroduna bağlanır.
- Kırmızı C test kablosu en uzaktaki akım yardımcı elektroduna bağlanır.
- P ve C yardımcı elektrotları aynı doğrultuda ve uygun aralıklarla toprağa yerleştirilir.
- Ölçüm öncesinde E.V modu seçilerek toprak gerilimi kontrol edilir.
- Toprak geriliminin 10 V AC’nin altında olduğu doğrulandıktan sonra uygun direnç kademesi seçilir.
- TEST düğmesine basılarak veya düğme kilitlenerek ölçüm sonucu ekrandan okunur.
Üç kutuplu potansiyel düşümü yöntemi, ölçülecek topraklama elektrodunun direncini yardımcı akım ve potansiyel elektrotları üzerinden kontrollü biçimde belirlemeye olanak tanır.
Victor 4105A ile 2 Kutuplu Topraklama Direnci Ölçümü
- Yeşil E kablosu ölçülecek topraklama elektroduna bağlanır.
- Cihazın P ve C terminalleri uygun bağlantı yöntemiyle birleştirilir.
- Kırmızı test kablosu, düşük dirençli ve güvenilir bir referans topraklama noktasına bağlanır.
- E.V modu kullanılarak toprak geriliminin 10 V AC’nin altında olduğu kontrol edilir.
- Uygun direnç kademesi seçilerek TEST düğmesine basılır ve sonuç ekrandan okunur.
İki kutuplu yöntemde görüntülenen sonuç, ölçülen topraklama elektrodu ile kullanılan referans topraklama noktasının toplam direnç değerini içerir. Bu nedenle 2 kutuplu yöntem, standart 3 kutuplu ölçüme göre daha düşük hassasiyete sahiptir.
Güvenlik uyarısı: Topraklama ve gerilim ölçümleri yalnızca gerekli teknik bilgiye sahip yetkili personel tarafından, enerji güvenliği prosedürlerine ve cihazın kullanım kılavuzuna uygun şekilde gerçekleştirilmelidir.
Topraklama Direnci Ölçüm Aralıkları
| Kademe | Ölçüm Aralığı | Çözünürlük | Hassasiyet |
|---|---|---|---|
| 20 Ω | 0,10–19,99 Ω | 0,01 Ω | ±(%2 + 10 digit) |
| 200 Ω | 0,0–199,9 Ω | 0,1 Ω | ±(%2 + 3 digit) |
| 2000 Ω | 0–1999 Ω | 1 Ω | — |
Not: 2 Ω altındaki topraklama direnci ölçümlerinde 0,2 Ω ek hata oluşabilir.
AC Gerilim Ölçüm Özellikleri
| Ölçüm Aralığı | Çözünürlük | Frekans Aralığı | Hassasiyet |
|---|---|---|---|
| 0–1000 V AC | 1 V | 45 Hz–1000 Hz sinüs dalgası | ±(%2 + 5 digit) |
DC Gerilim Ölçüm Özellikleri
| Ölçüm Aralığı | Çözünürlük | Hassasiyet |
|---|---|---|
| 0–±1500 V DC | 1 V | ±(%1 + 5 digit) |
Teknik Özellikler
| Marka | Victor |
| Model | 4105A |
| Ölçüm Fonksiyonları | Topraklama direnci, AC gerilim ve DC gerilim ölçümü |
| Topraklama Direnci Ölçüm Aralığı | 0,10–1999 Ω |
| Topraklama Direnci Kademeleri | 20 Ω, 200 Ω ve 2000 Ω |
| Ölçüm Yöntemleri | 2 kutuplu basitleştirilmiş ve 3 kutuplu standart ölçüm |
| Topraklama Test Yöntemi | Potansiyel düşümü yöntemi |
| Topraklama Test Frekansı | 70–140 Hz |
| Maksimum Test Gerilimi | Yaklaşık 50 Vpp |
| Topraklama Ölçüm Süresi | 2 saniyeden kısa |
| AC Gerilim Ölçüm Aralığı | 0–1000 V AC |
| DC Gerilim Ölçüm Aralığı | 0–±1500 V DC |
| Giriş Direnci | Yaklaşık 10 MΩ |
| Ölçüm Yenileme Hızı | Yaklaşık 3 ölçüm/saniye |
| Ekran | Beyaz arka aydınlatmalı 2000 count LCD ekran |
| Ekran Arka Işığı | Yaklaşık 30 saniye sonra otomatik kapanır |
| Yardımcı Fonksiyonlar | Data Hold, REL bağıl değer, 1/2/3 dakika zamanlı ölçüm, otomatik kapanma, düşük pil göstergesi ve yüksek gerilim uyarısı |
| Aralık Aşımı Göstergesi | Gerilim ölçümünde “OL”, topraklama direnci ölçümünde 1999 Ω üzeri bildirim |
| Yüksek Gerilim Uyarısı | 24 V üzerindeki gerilimlerde ekran uyarısı |
| Bağlantı Terminalleri | V gerilim, E topraklama, P potansiyel ve C akım terminali |
| Güvenlik Kategorisi | CAT III 600 V |
| Kirlilik Derecesi | 2 |
| Yalıtım | Çift izolasyon |
| Güvenlik Standartları | IEC 61010-1, IEC 61557-1 ve IEC 61557-5 |
| Elektromanyetik Uyumluluk | IEC 61326-1, Grup 1, Sınıf B |
| Darbe Gerilimi Koruması | 6 kV |
| Çalışma Ortamı | 0 °C ile 40 °C, en fazla %85 bağıl nem, yoğuşmasız |
| Depolama Ortamı | −20 °C ile 60 °C, en fazla %90 bağıl nem, yoğuşmasız |
| Pil Beslemesi | 8 adet 1,5 V AA alkalin pil |
| Harici Besleme | 12 V DC adaptör bağlantısı |
| Boyutlar | 178 × 110 × 59 mm |
| Ağırlık | Yaklaşık 600 g |

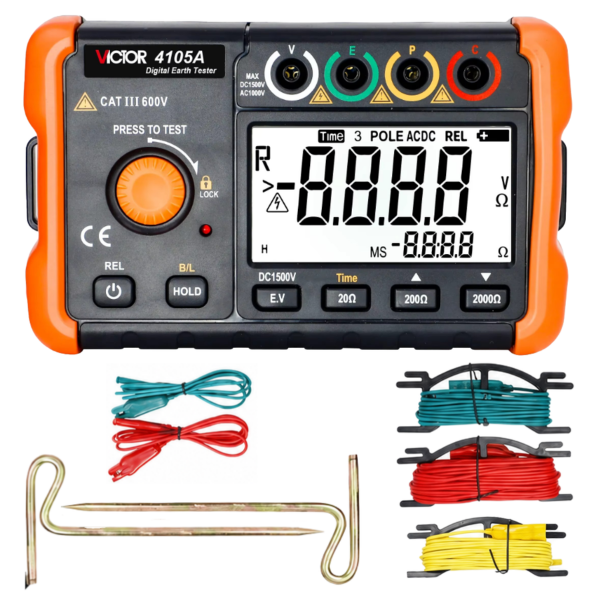

Kutu İçeriği
- 1 adet Victor 4105A dijital topraklama direnci ölçer
- 1 çift 1,6 m gerilim ölçüm kablosu
- 1 adet 5 m yeşil E test kablosu
- 1 adet 10 m sarı P test kablosu
- 1 adet 15 m kırmızı C test kablosu
- 2 adet yardımcı topraklama elektrodu
- 8 adet 1,5 V AA alkalin pil
- 1 adet taşıma çantası
- 1 adet el askısı
- 1 adet kullanım kılavuzu
Not: 12 V DC harici güç adaptörü kutu içeriğine dahil değildir. Cihaz su geçirmez değildir; yağıştan, yüksek nemden ve doğrudan su temasından korunmalıdır.
