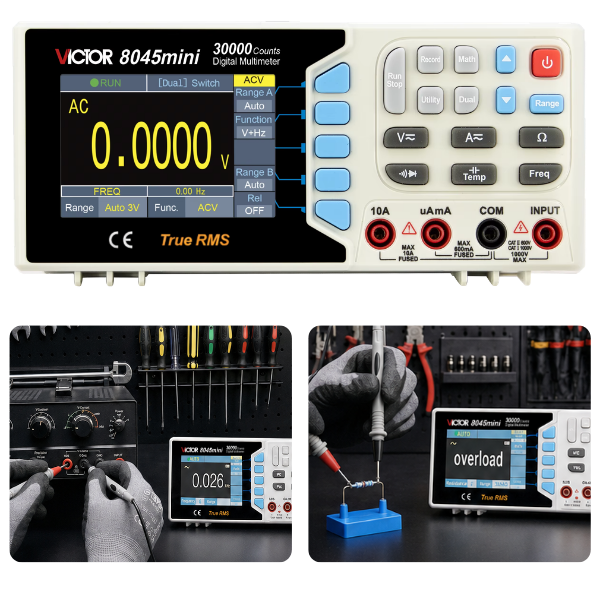

Victor 8045 Masaüstü Dijital Multimetre 30000 Count True RMS
Victor 8045 Masaüstü Dijital Multimetre 30000 Count True RMS
Victor 8045 masaüstü dijital multimetre; 30000 count ölçüm kapasitesi, True RMS teknolojisi, 3,5 inç renkli TFT ekranı, dahili veri kayıt hafızası ve USB bilgisayar bağlantısıyla profesyonel elektrik ve elektronik ölçümleri için geliştirilmiştir.
AC/DC voltaj ve akımın yanı sıra direnç, kapasite, frekans, görev döngüsü, diyot, süreklilik ve sıcaklık ölçümü gerçekleştirebilir. Ölçüm sonuçları cihaz ekranından takip edilebildiği gibi bilgisayar yazılımı üzerinden görüntülenebilir ve TXT veya CSV formatında kaydedilebilir.
Victor 8045; elektronik servisler, Ar-Ge laboratuvarları, eğitim kurumları, üretim hatları, kalite kontrol birimleri ve endüstriyel bakım uygulamaları için kapsamlı bir ölçüm çözümüdür.
Victor 8045 Masaüstü Dijital Multimetre Özellikleri
- 30000 count gösterim kapasitesi sayesinde ölçüm sonuçlarının ayrıntılı şekilde görüntülenmesini sağlar.
- Temel DC voltaj doğruluğu seçilen ölçüm kademesine bağlı olarak %0,05'e kadar ulaşır.
- 3,5 inç, 480 × 320 piksel renkli TFT ekran, ölçüm değerlerinin ve cihaz ayarlarının kolayca takip edilmesini sağlar.
- True RMS teknolojisi, sinüs biçiminde olmayan AC sinyallerin daha doğru değerlendirilmesine yardımcı olur.
- AC/DC voltaj, AC/DC akım, direnç, kapasite, frekans, görev döngüsü ve sıcaklık ölçümlerini destekler.
- AC voltaj veya AC akım ile sinyal frekansını aynı ekran üzerinde gösterebilen çift gösterim özelliğine sahiptir.
- DC voltajda 1000 V, AC voltajda 750 V değerine kadar ölçüm yapabilir.
- AC ve DC akımı 300 µA seviyesinden 10 A değerine kadar ölçebilir.
- 300 MΩ'a kadar direnç ve 300 mF'a kadar kapasite ölçümünü destekler.
- 10 Hz ile 300 MHz arasında frekans ölçümü gerçekleştirebilir.
- %0,1 ile %99,9 arasında görev döngüsü ölçümü yapabilir.
- K tipi sıcaklık probu desteğiyle -40°C ile +1000°C arasında sıcaklık ölçebilir.
- Sıcaklık sonuçları °C, °F veya K birimlerinde görüntülenebilir.
- Otomatik ve manuel kademe seçimi sayesinde farklı ölçüm uygulamalarına uyarlanabilir.
- REL, maksimum, minimum ve ortalama ölçüm fonksiyonlarını destekler.
- AC/DC voltaj sonuçlarını seçilen empedans değerine göre dB veya dBm cinsinden hesaplayabilir.
- Run/Stop fonksiyonu ile ekrandaki ölçüm işlemi durdurulabilir veya yeniden başlatılabilir.
- Dahili hafızasında manuel veya otomatik olarak 255 ölçüm verisi saklayabilir.
- Otomatik kayıt aralığı 1 ile 10 saniye arasında ayarlanabilir.
- USB bağlantısı üzerinden bilgisayara bağlanabilir.
- Ölçüm sonuçları bilgisayar yazılımıyla takip edilerek TXT veya CSV formatında kaydedilebilir.
- Diyot testinde 0 ile 3,2 V arasındaki ileri yön gerilim düşümünü görüntüler.
- Süreklilik kontrolünde direnç yaklaşık 30 Ω veya altında olduğunda sesli uyarı verir.
- 4400 mAh kapasiteli dahili şarj edilebilir bataryasıyla çalışma koşullarına bağlı olarak yaklaşık 10 saate kadar kullanım sağlar.
- Type-C bağlantısı üzerinden DC 5 V güçle çalıştırılabilir ve şarj edilebilir.
- Şarj işlemi için 5 V çıkış ve 2 A akım kapasitesine sahip USB adaptör kullanılabilir.
- CAT I 1000 V ve CAT II 600 V güvenlik sınıflarına sahiptir.
Ölçüm Modları ve İşlevleri
| AC/DC Voltaj | Devredeki alternatif veya doğru gerilimi volt cinsinden ölçer. |
| AC/DC Akım | Devreden geçen alternatif veya doğru akımı ölçer. |
| Direnç | Bir bileşenin elektrik akımına karşı gösterdiği direnci ölçer. |
| Süreklilik | Kablo ve devre bağlantılarındaki kopuklukları sesli uyarıyla kontrol eder. |
| Diyot Testi | Diyotların ileri yön gerilim düşümünü ölçerek çalışma durumlarını kontrol eder. |
| Kapasitans | Kondansatörlerin elektrik yükü depolama kapasitesini ölçer. |
| Sıcaklık | K tipi sıcaklık probuyla sıcaklığı °C, °F veya K birimlerinde ölçer. |
| Frekans | Elektrik sinyalinin saniyedeki tekrar sayısını Hz cinsinden gösterir. |
| Görev Döngüsü | Sinyalin bir çevrim boyunca aktif kaldığı süreyi yüzde olarak gösterir. |
| REL | Mevcut ölçümü referans alarak sonraki ölçümlerin referans değerden farkını gösterir. |
| True RMS | Dalga şekli sinüs biçiminde olmayan AC sinyallerde daha doğru etkin değer ölçümü sağlar. |
| Math | Maksimum, minimum, ortalama, dB ve dBm hesaplama işlevlerini içerir. |
Matematiksel Hesaplama Fonksiyonları
Victor 8045'in Math fonksiyonu, ölçülen değerlerin maksimum, minimum ve ortalamasını hesaplayabilir. Ayrıca AC veya DC voltaj ölçümlerini seçilen referans empedansına göre dB veya dBm cinsinden değerlendirebilir.
dB Fonksiyonu
dB değeri, iki sinyal seviyesi arasındaki artış veya azalışı ifade eder. Aynı empedans altında 1 V değerinin 2 V seviyesine çıkması yaklaşık +6 dB, 1 V seviyesinden 0,5 V değerine düşmesi ise yaklaşık -6 dB değişime karşılık gelir.
- 0 dB: Sinyal seviyesinde değişiklik yoktur.
- Pozitif dB: Sinyal seviyesi yükselmiştir.
- Negatif dB: Sinyal seviyesi azalmıştır.
dBm Fonksiyonu
dBm, ölçülen sinyal gücünü 1 miliwatt referansına göre ifade eder. Victor 8045, ölçülen voltajı seçilen referans empedansına göre matematiksel olarak güce dönüştürür.
- 0 dBm = 1 mW
- +10 dBm = 10 mW
- +20 dBm = 100 mW
- +30 dBm = 1 W
- -10 dBm = 0,1 mW
Cihazda 50 Ω, 75 Ω ve 600 Ω gibi farklı referans empedansları seçilebilir. Örneğin 50 Ω empedans seçildiğinde yaklaşık 0,224 V RMS, 1 mW güce ve dolayısıyla 0 dBm değerine karşılık gelir.
dB ve dBm fonksiyonları ses sistemleri, amplifikatörler, filtreler, kablolar ve çeşitli sinyal devrelerindeki seviye değişimlerinin değerlendirilmesinde kullanılabilir. Bu özellik bağımsız bir RF güç sensörü değildir; voltaj ölçüm sonucunu seçilen empedansa göre matematiksel olarak dönüştürür.
Maksimum, Minimum ve Ortalama Ölçümü
Maksimum, minimum ve ortalama fonksiyonları, ölçüm sırasında meydana gelen değişimlerin takip edilmesini kolaylaştırır. Örneğin 5 V'luk bir güç kaynağında en düşük değer 4,95 V, en yüksek değer 5,08 V ve ortalama değer yaklaşık 5 V olarak otomatik biçimde hesaplanabilir.
DC Voltaj Ölçüm Özellikleri
| Ölçüm Aralığı | Hassasiyet | Çözünürlük |
|---|---|---|
| 300,00 mV | ±(%0,1 + 5) | 0,01 mV |
| 3,0000 V | ±(%0,05 + 5) | 0,0001 V |
| 30,000 V | ±(%0,05 + 5) | 0,001 V |
| 300,00 V | ±(%0,05 + 5) | 0,01 V |
| 1000,0 V | ±(%0,5 + 10) | 0,1 V |
AC Voltaj Ölçüm Özellikleri
| Ölçüm Aralığı | Frekans Aralığı | Hassasiyet | Çözünürlük |
|---|---|---|---|
| 300,00 mV | 40 Hz–400 Hz | ±(%1,0 + 25) | 0,01 mV |
| >400 Hz–10 kHz | ±(%2,5 + 60) | ||
| 3,0000 V | 40 Hz–400 Hz | ±(%0,8 + 25) | 0,0001 V |
| >400 Hz–10 kHz | ±(%2,5 + 60) | ||
| 30,000 V | 40 Hz–400 Hz | ±(%0,8 + 25) | 0,001 V |
| >400 Hz–10 kHz | ±(%2,5 + 60) | ||
| 300,00 V | 40 Hz–400 Hz | ±(%0,8 + 25) | 0,01 V |
| >400 Hz–5 kHz | ±(%2,0 + 25) | ||
| 750,0 V | 40 Hz–200 Hz | ±(%1,0 + 25) | 0,1 V |
| >200 Hz–1 kHz | ±(%1,5 + 25) |
DC Akım Ölçüm Özellikleri
| Ölçüm Aralığı | Hassasiyet | Çözünürlük |
|---|---|---|
| 300,00 µA | ±(%0,15 + 20) | 0,01 µA |
| 3,0000 mA | ±(%0,15 + 20) | 0,0001 mA |
| 30,000 mA | ±(%0,15 + 20) | 0,001 mA |
| 300,00 mA | ±(%0,15 + 20) | 0,01 mA |
| 3,0000 A | ±(%1,2 + 50) | 0,0001 A |
| 10,000 A | ±(%1,2 + 50) | 0,001 A |
AC Akım Ölçüm Özellikleri
| Ölçüm Aralığı | Frekans Aralığı | Hassasiyet | Çözünürlük |
|---|---|---|---|
| 300,00 µA | 40 Hz–400 Hz | ±(%0,8 + 30) | 0,01 µA |
| >400 Hz–10 kHz | ±(%3,0 + 50) | ||
| 3,0000 mA | 40 Hz–400 Hz | ±(%0,8 + 30) | 0,0001 mA |
| >400 Hz–10 kHz | ±(%3,0 + 50) | ||
| 30,000 mA | 40 Hz–400 Hz | ±(%1,2 + 30) | 0,001 mA |
| >400 Hz–10 kHz | ±(%3,0 + 50) | ||
| 300,00 mA | 40 Hz–400 Hz | ±(%1,2 + 30) | 0,01 mA |
| >400 Hz–10 kHz | ±(%3,0 + 50) | ||
| 3,0000 A | 40 Hz–400 Hz | ±(%1,5 + 30) | 0,0001 A |
| >200 Hz–1 kHz | ±(%2,5 + 25) | ||
| 10,000 A | 40 Hz–400 Hz | ±(%1,5 + 20) | 0,001 A |
| >200 Hz–1 kHz | ±(%2,5 + 25) |
Direnç Ölçüm Özellikleri
| Ölçüm Aralığı | Hassasiyet | Çözünürlük |
|---|---|---|
| 300,00 Ω | ±(%0,5 + 10) | 0,01 Ω |
| 3,0000 kΩ | ±(%0,5 + 10) | 0,0001 kΩ |
| 30,000 kΩ | ±(%0,5 + 10) | 0,001 kΩ |
| 300,00 kΩ | ±(%0,5 + 10) | 0,01 kΩ |
| 3,0000 MΩ | ±(%0,8 + 25) | 0,0001 MΩ |
| 30,000 MΩ | ±(%1,5 + 25) | 0,001 MΩ |
| 300,0 MΩ | ±(%5,0 + 50) | 0,1 MΩ |
Kapasitans Ölçüm Özellikleri
| Ölçüm Aralığı | Hassasiyet | Çözünürlük |
|---|---|---|
| 30,000 nF | ±(%5,0 + 50) | 0,001 nF |
| 300,00 nF | ±(%4,0 + 50) | 0,01 nF |
| 3,0 µF | ±(%4,0 + 50) | 0,1 nF |
| 30,000 µF | ±(%4,0 + 50) | 0,001 µF |
| 300,00 µF | ±(%4,0 + 50) | 0,01 µF |
| 3,0 mF | ±(%4,0 + 50) | 0,1 µF |
| 30,000 mF | ±(%10 + 50) | 0,001 mF |
| 300,00 mF | ±(%20 + 50) | 0,01 mF |
Not: 30 mF değerinin altındaki kapasitörlerde ölçüm süresi en fazla yaklaşık 6 saniyedir.
Frekans ve Görev Döngüsü Ölçüm Özellikleri
| Fonksiyon | Ölçüm Aralığı | Hassasiyet | Çözünürlük |
|---|---|---|---|
| Frekans | 10 Hz–300 MHz | ±(%0,1 + 5) | 0,01 Hz–0,01 MHz |
| Görev Döngüsü | %0,1–%99,9 | ±(%2,0 + 5) | %0,1 |
Görev döngüsü notu: Görev döngüsü ölçümü 1 kHz altındaki sinyaller için uygundur.
Sıcaklık Ölçüm Özellikleri
| Ölçüm Aralığı | Hassasiyet | Çözünürlük |
|---|---|---|
| -40,0°C–400,0°C | ±(%1,0 + 3°C) | 0,1°C |
| 400,0°C–1000,0°C | ±(%1,5 + 3°C) | 0,1°C |
Cihazın desteklediği sıcaklık ölçüm aralığı -40°C ile +1000°C arasındadır. Ürünle birlikte verilen K tipi sıcaklık probunun ölçüm aralığı yaklaşık -20°C ile +250°C arasındadır.
Diyot ve Süreklilik Testi
| Fonksiyon | Ölçüm Aralığı | Ölçüm Bölgesi | Çözünürlük | Açıklama |
|---|---|---|---|---|
| Diyot Testi | 3,0000 V | 0–3,2000 V | 0,0001 V | Açık devre voltajı yaklaşık 3,2 V'tur. |
| Süreklilik Testi | 300,0 Ω | 0–300,0 Ω | 0,1 Ω | Direnç yaklaşık 30 Ω veya altında olduğunda sesli uyarı verir. |
Victor 8045 Teknik Özellikleri
| Model | Victor 8045 |
| Ürün Tipi | Masaüstü dijital multimetre |
| Maksimum Gösterim | 30000 count |
| Ekran | 3,5 inç renkli TFT ekran |
| Ekran Çözünürlüğü | 480 × 320 piksel |
| True RMS | Var |
| Otomatik Kademe | Var |
| Manuel Kademe | Var |
| Çift Gösterim | Var |
| Dahili Hafıza | 255 ölçüm verisi |
| Otomatik Kayıt Aralığı | 1–10 saniye |
| Bilgisayar Bağlantısı | USB |
| Dosya Kayıt Formatları | TXT ve CSV |
| Matematik Fonksiyonları | Maksimum, minimum, ortalama, dB ve dBm |
| Sıcaklık Birimleri | °C, °F ve K |
| Sıcaklık Katsayısı | ≤ Temel doğruluk × 0,1/°C |
| Diyot Testi | Var |
| Süreklilik Testi | Var, sesli uyarılı |
| Batarya | Dahili 2 adet şarj edilebilir lityum batarya |
| Batarya Kapasitesi | 4400 mAh |
| Yaklaşık Çalışma Süresi | 10 saate kadar |
| Güç ve Şarj Girişi | Type-C, DC 5 V |
| Önerilen Adaptör | 5 V / 2 A USB adaptör |
| Çalışma Ortamı | 0°C–40°C |
| Güvenlik Sınıfı | CAT I 1000 V, CAT II 600 V |
| Boyutlar | Yaklaşık 200 × 90 × 62 mm |
| Ağırlık | Yaklaşık 445 g |
Kullanım Alanları
- Elektronik servis ve teknik bakım uygulamaları
- Ar-Ge ve test laboratuvarları
- Elektronik devre tasarımı ve hata tespiti
- Güç kaynağı ve adaptör kontrolleri
- Üretim hattı ve kalite kontrol işlemleri
- Ses, amplifikatör ve sinyal devresi ölçümleri
- Eğitim kurumları ve uygulama laboratuvarları
- Kondansatör, direnç, diyot ve kablo kontrolleri
- Sıcaklık takip ve test uygulamaları
Victor 8045'in Sağladığı Avantajlar
Victor 8045, taşınabilir multimetrelerin ölçüm çeşitliliğini masaüstü kullanım konforuyla bir araya getirir. Renkli ekranı, yüksek gösterim kapasitesi, dahili hafızası ve bilgisayar bağlantısı sayesinde uzun süreli ölçüm çalışmalarında verilerin kaydedilmesini ve daha ayrıntılı şekilde incelenmesini kolaylaştırır.
True RMS, çift gösterim, sıcaklık ölçümü, dB/dBm hesaplama ve otomatik kayıt gibi fonksiyonları sayesinde standart elektrik kontrollerinin yanı sıra elektronik devre analizi ve laboratuvar uygulamalarında da kullanılabilir.
