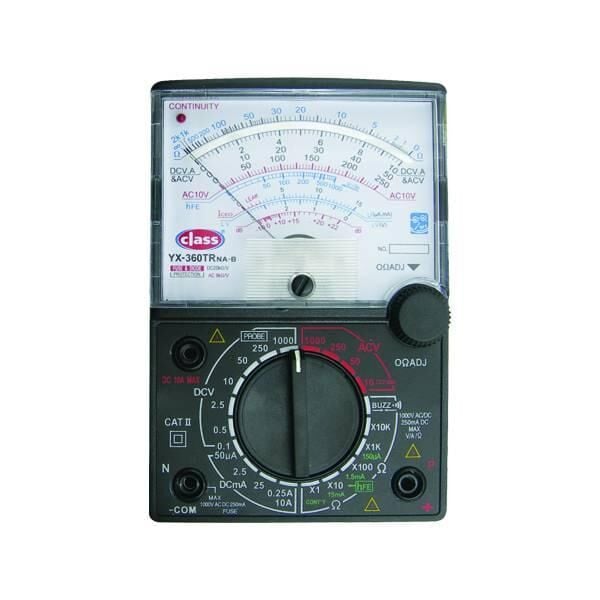

YX-360 analog multimetre; DC voltaj, AC voltaj, DC akım ve direnç ölçümlerinin yanı sıra desibel, transistör kaçak akımı ve hFE kazanç kontrolü yapabilen çok fonksiyonlu bir analog ölçüm cihazıdır.
Geniş ve okunabilir analog skalası, mekanik kademe seçici anahtarı ve farklı ölçüm aralıkları sayesinde elektronik devre kontrolü, teknik servis, bakım, eğitim ve hobi uygulamalarında kullanılabilir. Analog gösterge yapısı, ölçülen değerde meydana gelen değişimlerin ibre hareketi üzerinden anlık olarak takip edilmesini sağlar.
YX-360 Analog Multimetre Özellikleri
- DC ve AC voltaj ölçümlerini destekler.
- 50 µA ile 0,25 A arasında DC akım ölçümü yapabilir.
- Beş farklı direnç ölçüm kademesine sahiptir.
- 20 MΩ'a kadar direnç kontrolü gerçekleştirebilir.
- Analog ibreli göstergeye sahiptir.
- DC voltaj ölçümlerinde 20 kΩ/V giriş hassasiyeti sunar.
- AC voltaj ölçümlerinde 8 kΩ/V giriş hassasiyetine sahiptir.
- -10 dB ile +50 dB arasında desibel ölçümü yapabilir.
- Transistör kaçak akımı ICEO ölçümünü destekler.
- Uyumlu transistör test konektörüyle 0–1000 arasında hFE kontrolü yapılabilir.
- Direnç kademelerinden biri üzerinden süreklilik kontrolü yapılabilir.
- Kompakt gövde yapısıyla atölye ve saha uygulamalarına uygundur.
Analog Multimetrenin Avantajları
Analog multimetrelerde ölçüm sonucu hareketli ibre üzerinden gösterilir. Bu yapı, sabit bir sayısal değer vermenin yanında ölçümdeki yükselme, düşme ve dalgalanmaların görsel olarak takip edilmesini kolaylaştırır.
YX-360 özellikle potansiyometre, kondansatör, diyot, kablo ve bağlantı kontrollerinde ibrenin hareketinin gözlemlenmesine imkân tanır. Elektronik devre eğitimi, temel arıza tespiti ve genel elektrik kontrollerinde kullanılabilir.
DC Voltaj Ölçümü
YX-360, doğru akım devrelerindeki gerilimi farklı voltaj kademelerinde ölçebilir. Ölçüm yapılmadan önce beklenen voltaj değerine uygun kademe seçilmelidir. Değeri bilinmeyen devrelerde ölçüme en yüksek kademeden başlanması önerilir.
| Ölçüm Kademeleri | 0,5 V / 2,5 V / 10 V / 50 V / 250 V / 1000 V |
| FSD Doğruluğu | ±%4 |
| Giriş Hassasiyeti | 20 kΩ/V |
AC Voltaj Ölçümü
Alternatif gerilim ölçümlerinde cihazın AC voltaj kademeleri kullanılır. Şebeke ve yüksek voltaj ölçümlerinde uygun ölçüm kademesi seçilmeli, prob uçlarına ve güvenlik kurallarına dikkat edilmelidir.
| Ölçüm Kademeleri | 10 V / 50 V / 250 V / 1000 V |
| FSD Doğruluğu | ±%5 |
| Giriş Hassasiyeti | 8 kΩ/V |
Desibel Ölçümü
| Desibel Aralığı | -10 dB ile +50 dB |
| Referans Değeri | 0 dB = 1 mW / 600 Ω |
Desibel skalası; ses devreleri, amplifikatör çıkışları ve düşük frekanslı sinyal seviyelerinin karşılaştırmalı olarak değerlendirilmesinde kullanılabilir.
DC Akım Ölçümü
Cihaz, düşük akımlı elektronik devrelerden 0,25 A seviyesine kadar DC akım ölçümü yapabilir. Akım ölçümü sırasında multimetre devreye seri olarak bağlanmalıdır.
| Ölçüm Kademeleri | 50 µA / 2,5 mA / 25 mA / 0,25 A |
| FSD Doğruluğu | ±%4 |
| Gerilim Düşümü | Yaklaşık 750 mV |
| 50 µA Kademesi Gerilim Değeri | Yaklaşık 0,1 V |
Direnç Ölçüm Kademeleri
YX-360, farklı direnç değerlerinin okunabilmesi için ×1, ×10, ×100, ×1K ve ×10K olmak üzere beş direnç kademesine sahiptir. Direnç ölçümünden önce problar birbirine temas ettirilerek sıfır ayarı yapılmalıdır.
| Kademe | Yaklaşık Ölçüm Aralığı | Orta Skala Değeri |
|---|---|---|
| ×1 | 0,2 Ω–2 kΩ | 20 Ω |
| ×10 | 2 Ω–20 kΩ | 200 Ω |
| ×100 | 20 Ω–200 kΩ | 2 kΩ |
| ×1K | 0,2 kΩ–2 MΩ | 20 kΩ |
| ×10K | 2 kΩ–20 MΩ | 200 kΩ |
Direnç ölçüm doğruluğu: Yaklaşık ±%4 tam skala.
Süreklilik Kontrolü
Düşük dirençli kablo, sigorta, anahtar ve devre yollarının sürekliliği ×1 direnç kademesi kullanılarak kontrol edilebilir. İbrenin düşük direnç yönüne hareket etmesi, devrede elektriksel bağlantı bulunduğunu gösterir.
Transistör Test Fonksiyonları
| ICEO Ölçümü | 150 µA / 15 mA / 150 mA |
| hFE Ölçüm Aralığı | 0–1000 |
| hFE Kullanımı | Uyumlu transistör test konektörüyle |
ICEO fonksiyonu, bipolar transistörlerin kolektör-emetör kaçak akımının kontrol edilmesine yardımcı olur. hFE fonksiyonu ise uyumlu konektör kullanıldığında transistörün doğru akım kazancının yaklaşık olarak değerlendirilmesini sağlar.
YX-360 Nasıl Kullanılır?
- Siyah probu ortak COM bağlantısına, kırmızı probu uygun ölçüm girişine bağlayın.
- Kademe seçici anahtarı ölçülecek büyüklüğe uygun konuma getirin.
- Ölçülecek değer bilinmiyorsa en yüksek ölçüm kademesinden başlayın.
- DC ölçümlerde probların kutuplarına dikkat edin.
- Voltaj ölçümünde cihazı devreye paralel bağlayın.
- Akım ölçümünde cihazı devreye seri bağlayın.
- Direnç ölçümünü enerjisi kesilmiş devrede gerçekleştirin.
- Direnç ölçümünden önce probları birleştirerek sıfır ayarını yapın.
- Ölçüm sonucunu kullanılan kademe ve skala değerine göre okuyun.
Analog Skala Nasıl Okunur?
YX-360'ın ekranında farklı ölçüm fonksiyonları için birden fazla skala bulunur. Ölçüm sonucunu belirlerken seçilen kademe ile uygun skala birlikte değerlendirilmelidir.
Örneğin cihaz 250 V DC kademesindeyken 0–10 skalasından 6 değeri okunuyorsa ölçüm sonucu aşağıdaki şekilde hesaplanır:
6 ÷ 10 × 250 V = 150 V
Direnç ölçümlerinde ise direnç skalasından okunan değer, seçilen ×1, ×10, ×100, ×1K veya ×10K kademe çarpanıyla çarpılır.
YX-360 Teknik Özellikleri
| Model | YX-360 |
| Ürün Tipi | Analog multimetre |
| Gösterge Tipi | Analog ibreli skala |
| DC Voltaj Aralığı | 0,5–1000 V |
| AC Voltaj Aralığı | 10–1000 V |
| DC Akım Aralığı | 50 µA–0,25 A |
| Direnç Aralığı | 0,2 Ω–20 MΩ |
| Desibel Aralığı | -10 dB ile +50 dB |
| DC Voltaj Hassasiyeti | 20 kΩ/V |
| AC Voltaj Hassasiyeti | 8 kΩ/V |
| hFE Aralığı | 0–1000 |
| Boyutlar | 152 × 123 × 41 mm |
| Ağırlık | Yaklaşık 280 g |
Kullanım Alanları
- Elektronik devre kontrolü
- Elektrik ve elektronik teknik servisleri
- Kablo ve bağlantı sürekliliği kontrolü
- Direnç ve potansiyometre testi
- Pil ve güç kaynağı voltaj ölçümü
- Transistör kaçak akımı ve hFE kontrolü
- Elektronik eğitim laboratuvarları
- Hobi elektroniği ve prototip çalışmaları
- Bakım ve temel arıza tespit uygulamaları
Kullanım Uyarıları
- Ölçüm değeri bilinmiyorsa en yüksek kademeden başlayın.
- Akım kademesindeyken cihazı doğrudan voltaj kaynağına bağlamayın.
- Direnç ölçmeden önce devrenin enerjisini kesin ve kondansatörleri boşaltın.
- Yüksek voltaj ölçümlerinde prob uçlarının metal bölümlerine dokunmayın.
- Kullanım öncesinde probları, kabloları ve cihaz gövdesini kontrol edin.
- Kullanılmadığında kademe seçiciyi uygun kapalı konuma getirin.
