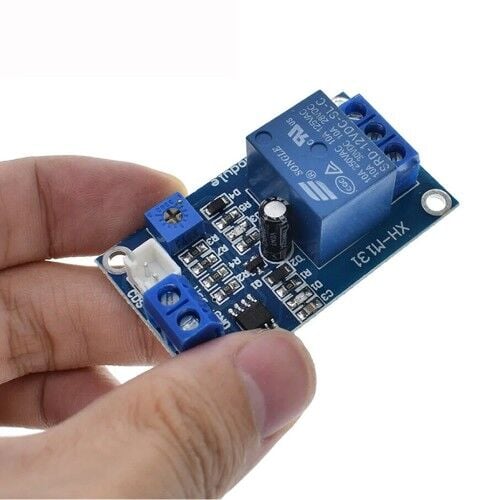

XH-M131 12V Ldr Işık Kontollü Röle

Xh-m131 Ldr Işık Kontrollü Röle Modül

DC 12V Gece Gündüz Algılayıcı Fotosel 220V Otomatik Açma Kapama Kontrol Anahtar

      Ldr sensörü sayesinde ışık şiddetine bağlı olarak kontrol edilen röle kartıdır. DC 12V ile çalışmaktadır. Kart üzerindeki potansiyometre ile hassasiyet ayarı yapılabilmektedir. Güneş ışığı altında bir takım işlerin yapılmasını sağlanması yada gece ışık azaldığında çeşitli görevlerin yapılmasını sağlayabilirsiniz.

     Röle kullanımı 2 farklı şekilde yapılmaktadır. 2 ve 3 numaralı resimde bağlantı şeması görülmektedir. Gündüz sulama yapma yada karanlıkta otomatik yanan ışık gibi projelerinizde kullanabilirsiniz. LDR sensörünün hassasiyetini, kart üzerinde yer alan trimpot yardımıyla ayarlayabilirsiniz.

Özellikler:

•     Xh-m131 Işık kontrollü röle kartı
•     Anahtarlama gücü:  AC 220V 5A   /   DC 30V 5A
•     Modül besleme voltajı: DC 12V
•     Çalışma Akımı: 35mA
•     Işık şiddet algılama seviye ayar potu
•     Kırmızı led: Devre besleme göstergesi
•     Mavi led: Röle çalışmasını gösterir.
•     Malzeme: Elekronik çeşitli malzemeler, pcb
•     Çalışma sıcaklığı:  -10C  /  80C
•     2 li besleme klemensi.
•     3 lü röle klemensi
•     4 Adet montaj deliği
•     Boyutlar: 30mm x 53mm
•     Ağırlık: 20 gr

Röle klemens:

•     Açık Uç ( NO )
•     Ortak Uç ( COM )
•     Kapalı Uç( NC )

Paket İçeriği:

• 1 Adet XH-M131 12V Ldr Işık Kontollü Röle Kartı
• 1 Adet 30cm Kablolu Ldr Işık Sensörü
